基本组件

　　*制动架；

　　*相匹配的Ed型电力液压推动器

应用领域

　　YWZ8系列的电力液压鼓式制动器广泛用于起重、运输、冶金、矿山、港口、码头、建筑机械等机械驱动装置的减速或制动。

符合标准

　　YWZ8系列电力液压鼓式制动器的安装尺寸和制动力矩参数符合GB/ZQ4388-1997标准，其技术要求符合JB/T6406-2006标准。

产品优势

　　a)性能安全可靠，制动平稳，动作频率高。

　　b)主要摆动铰点装有自润滑轴承，传动效率高，寿命长，使用过程中无需润滑。

　　c)无石棉制动衬垫与制动瓦块采用卡装插入式，安全可靠.更换方便、快捷。

　　d)联锁式等退距装置，使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮贴制动轮的现象。

工作原理

　　当通电时，电力液压推动器发生动作，其推杆快速上升，并通过杠杆作用打开（释放）制动瓦；

　　当断电时，电力液压推动器的推杆在制动弹簧力的作用下，迅速下降，并通过杠杆作用使制动瓦合拢（抱闸）。

使用条件

　　*使用地点的海拔高度符合GB755-2008；

　　*环境温度: -20℃-50℃；

　　*空气相对湿度不大于90%；

　　*周围工作环境中不得有易燃、易爆及腐蚀性气体，否则应采用防腐型产品；

　　*户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。

使用说明

　　a)安装前的检查：该系列的制动器工作前应进行全面检查，即检查制动器在运输或储存过程中是否损坏或缺件，检查制动轮表面是否清洁，如果有油或其他污垢，应彻底清洁干净。

　　b)运行前的检查：制动器在运行前应全面进行检查，检查各项调整是否准确无误，各部分的锁紧螺母是否锁紧，推动器的接线是否正确。

　　c) 试运行：通过检查一切正常后，制动器应在主机上无载试运行数次，让制动衬垫进行一定的磨合，从而使之与制动轮的贴合良好。

　　d）保养说明：①检查各铰接处是否磨损；

　　②制动器的结构运动是否正常，各调节螺母是否锁紧；

　　③推动器的升起高度是否符合相关规定；

　　④推动器的运行是否正常，液压油是否足量，有无漏油或渗油现象；

　　⑤销轴及心轴磨损量超过直径的5%或椭圆度超过0.5mm时应更新；

　　⑥检测制动块是否正常贴合在制动轮上，摩擦面的状况是否完好，是否有油腻或脏污痕迹。

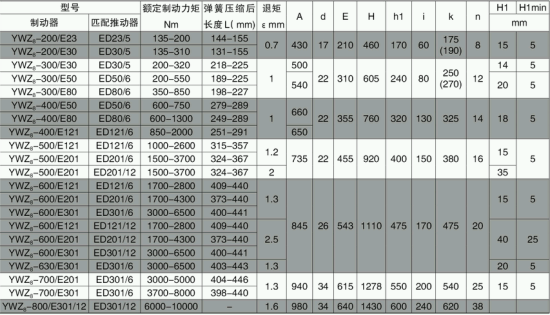

　　当制动衬垫的厚度δ达到δmin数值时（见下表），必须更换新的制动衬垫。

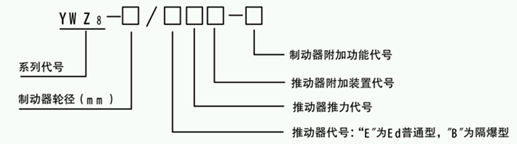

型号意义

　　注：具体型号，结构外形尺寸保留更改的权利。

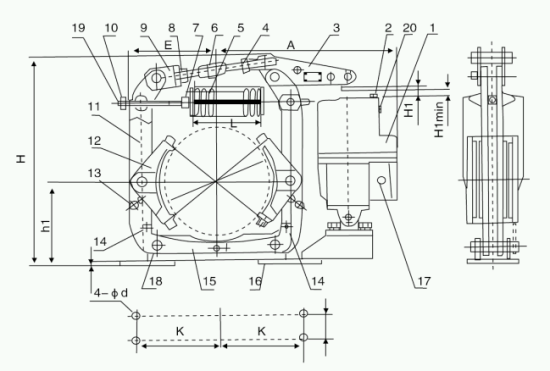

　　1.推动器    2. 注油螺栓     3. 杠杆     4. 紧固螺母      5. 制动弹簧

　　6.拉杆      7. 力矩微调锁紧螺母         8. 紧固螺母      9. U型块

　　10.力矩调整螺母    11. 制动臂      12. 制动瓦     13. 制动瓦随位装置

　　14.固定销    15. 退距均等装置      16. 底座       17. 推动器接线孔

　　18.销子      19. 弹簧拉杆          20. 溢流螺塞
