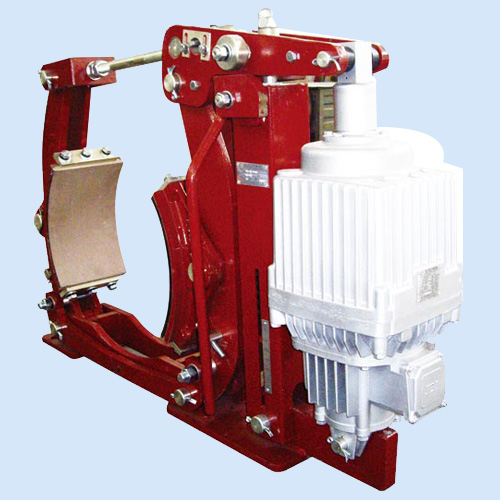

YWZ9系列的电力液压鼓式制动器

基本组件

　　*制动架；

　　*相匹配的Ed或YT1系列的电力液压推动器

应用领域

　　YWZ9系列的电力液压鼓式制动器广泛用于起重、运输、冶金、矿山、港口、码头、建筑机械等机械驱动装置的减速或制动。

符合标准

　　YWZ9系列电力液压鼓式制动器的安装尺寸和制动力矩参数符合GB6333-86标准，其技术要求符合JB/T6406-2006标准。

产品优势

　　a)性能安全可靠，制动平稳，动作频率高。

　　b)主要摆动铰点装有自润滑轴承，传动效率高，寿命长，使用过程中无需润滑。

　　c)无石棉制动衬垫与制动瓦块采用卡装插入式，安全可靠.更换方便、快捷。

　　d)联锁式等退距装置，使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮贴制动轮的现象。

工作原理

　　当通电时，电力液压推动器发生动作，其推杆快速上升，并通过杠杆作用打开（释放）制动瓦；

　　当断电时，电力液压推动器的推杆在制动弹簧力的作用下，迅速下降，并通过杠杆作用使制动瓦合拢（抱闸）。

使用条件

　　*环境温度: -20℃-50℃；

　　*空气相对湿度不大于90%；

　　*周围工作环境中不得有易燃、易爆及腐蚀性气体，否则应采用防腐型产品；

　　*户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。

使用说明

　　a)安装前的检查：该系列的制动器工作前应进行全面检查，即检查制动器在运输或储存过程中是否损坏或缺件，检查制动轮表面是否清洁，如果有油或其他污垢，应彻底清洁干净。

　　b)运行前的检查：制动器在运行前应全面进行检查，检查各项调整是否准确无误，各部分的锁紧螺母是否锁紧，推动器的接线是否正确。

　　c)试运行：通过检查一切正常后，制动器应在主机上无载试运行数次，让制动衬垫进行一定的磨合，从而使之与制动轮的贴合良好。

　　d）保养说明：①检查各铰接处是否磨损；

　　②制动器的结构运动是否正常，各调节螺母是否锁紧；

　　③推动器的升起高度是否符合相关规定；

　　④推动器的运行是否正常，液压油是否足量，有无漏油或渗油现象；

　　⑤销轴及心轴磨损量超过直径的5%或椭圆度超过0.5mm时应更新；

　　⑥检测制动块是否正常贴合在制动轮上，摩擦面的状况是否完好，是否有油腻或脏污痕迹。

　　当制动衬垫的厚度δ达到δmin数值时（见下表），必须更换新的制动衬垫。

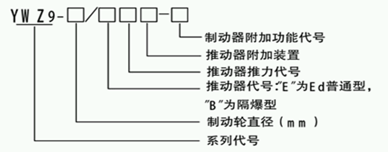

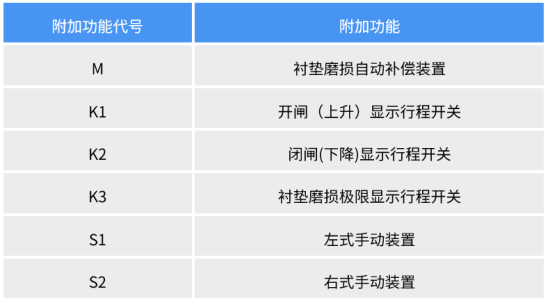

型号意义

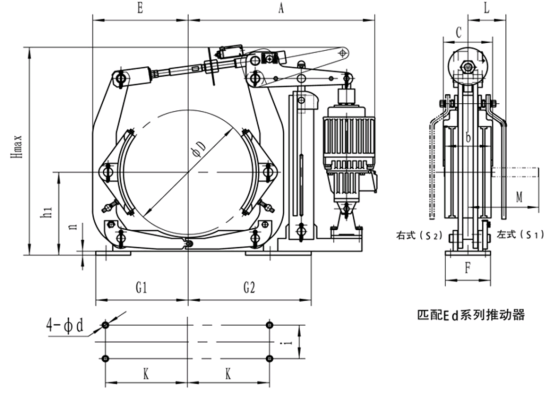

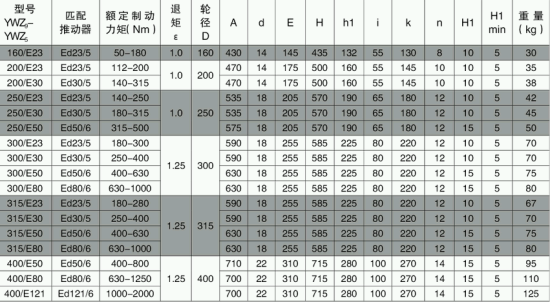

匹配Ed系列的推动器

单位:(mm)

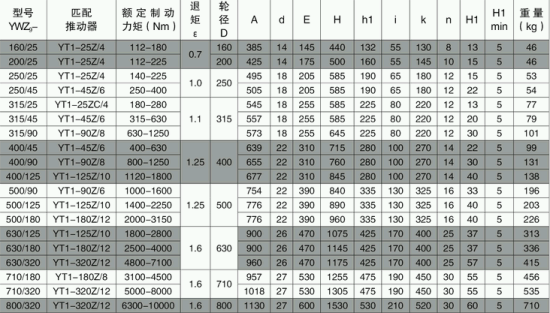

匹配YT1系列的推动器

单位:(mm)
