ND9000是一种xianjin的阀门定位器，适用于所有工业领域的各种控制阀的气缸。它具有的诊断功能和良好的性能，能确保在各种工矿下生产高质量的产品。ND9000是可靠的前瞻性产品，并且在整个运动过程中得到Metso FieldCare软件的支持。　　　　

产品特点：　　

·用于角行程和直行程阀门的控制　　

·可靠而坚固的设计　　

·使用简便　　

·就地/远程/操作　　

·可扩展式设计结构　　

·xianjin的设备诊断功能包括　　

——自诊断　　

——在线诊断　　

——通讯诊断　　

——离线诊断　　

——菱形图诊断　　　　

选择项　　

·可互通的通讯方案　　

——HART 　　

——Foundation Fieldbus 　　

——Profibus PA

ND9106HN美卓智能定位器@简介

ND 9000是一种采用32位ARM RISC微处理器、性能xianjin、智能和可靠性结合的gaoduan智能电气阀门定位器，是芬兰美卓公司（METSO）旗下美卓自动化的阀门业务的耐莱斯（Neles）公司2003年shoufa的智能产品。

美卓自动化-耐莱斯研发生产阀门定位器产品由来已久，上世纪七十年daikai始有NP 4气动阀门定位器和NE 4电气阀门定位器，1990年推出新的电气阀门定位器NE 7，1996年推出数字式电气阀门定位器ND 800，2001年开始在ND 800基础上研发新一代智能电气阀门定位器，至2003年发布ND 9000系列，2009年增加ND 9000系列的不锈钢外壳隔爆型，到2010年推出增强的故障诊断、在线诊断以及具有鲁棒性、控制性能改善的ND 9000系列新版本，可在metso FieldCare? 系统或Metso Valve Manager?系统（美卓设备管理解决方案）支持下进行在线诊断的控制阀预测性维护。ND 9000系列为模块化结构、坚固耐用设计，有本安、隔爆（Ex d）类型和支持HART、Profibus-PA、FOUNDATION fieldbus（Ff）等现场总线通信以及FDT开放性平台，适用各种工业过程控制阀的气动执行机构。

ND9000系列主要面对工业过程控制的gaoduan应用，并派生出适用于安全仪表系统ESD控制阀在线监视和测试的ValvGuard VG 9000（符合IEC 61508的SIL 3认证）和适用于开/关控制阀的SwitchGuard SG 9000。为了争夺中低端HART用户市场，2013年在对ND 9000系列功能简化和减少配置后形成经济型的ND 7000系列。本文仅对ND 9000系列智能电气阀门定位器进行介绍。

ND9106HN美卓智能定位器@简介

ND 9000系列基于模块化设计，坚固耐用外壳（防护等级IP 66），其ND 9100型为外壳铸铝和塑料材料的本安型（重1.8kg）、ND 9200型为外壳铸铝和强化玻璃材料的Ex d隔爆型（重3.4kg）、ND 9300型为外壳全不锈钢316材料的Ex d隔爆型（8.6kg）。支VDI/VDE 3845和IEC 60534-6安装连接标准，适用于单作用或双作用气动角行程执行机构（轴转角

45-95o）和气动直行程执行机构（10-120mm）。型号代码的第五位表示控制输入信号和现场总线通信类型：H为HART、P为Profibus-PA、F为FF。ND 9000系列还可选扩展集成二线制阀位变送器、阀位开关（微动开关、接近开关）以及外接端子盒、加排气端口等。阀位传感器为非接触的电涡流式，具有较好温度性能和耐冲击能力和免维护。气动部件是喷嘴挡板型前置机构（Prestage）的先导阀来驱动气动滑阀，有三种不同口径容量的气动滑阀可选。配置有3个压力传感器和1个气动滑阀位置传感器。本机用户界面（LUI）十分友好，操作简便，LCD滚动显示测量参数，使用四个按键本机操作、组态，操作键可锁住防止误操作。还配有非常直观的机械式阀位指示器。

ND 9000系列的智能核心是采用32位ARM RISC微处理器，256 kB RAM，1MB Flash ROM

（100 000 次写/擦），全生命周期的信息储存能力。电路板有双层漆封保护，控制电路板和通信电路板各自独立。定位控制、信息处理和诊断功能强大，多变量参数实时监测，内置的数据库可连续自动存储在线趋势（偏差、静态摩擦力、开阀负载、气源压力、阀门定位器温度、气动滑阀行程、控制阀平均速度、设定值平均速度）。支持各种现场总线通信协议（HART、Profibus-PA、Ff）以及EDDL和FDT/DTM。定位控制满足用户工况变化，5种控制特性自适应选择。设备诊断包括自诊断、在线诊断、性能诊断、通信诊断、扩展的离线测试。

ND9106HN美卓智能定位器@简介

ND 9000系列本机用户操作界面（LUI）简单方便，功能强大，可进行就地调节控制阀，监视阀位、目标阀位、输入控制信号、温度、气源压力、气动执行机构的压差，参数组态和行程校验以及控制性能设置。LUI有一个2行字符的LCD显示器和四个按键，在测量监视画面同时按和键进入主菜单画面，主要有模式（MODE）、参数（PAR）、行程校验（CAL

）三个菜单，组态流程参见图6，可依图进行组态设置；在测量监视画面同时按和键可以进入启动导向（Guided Start-up），可快捷转到设置项目，顺序设置阀门类型（VTYP）、气动执行机构类型（ATYP）、阀门定位器故障时动作（PFA）、阀位传感器对应阀转动方向（ROT）、用于美卓自动化的控制阀的阀门sijiao（A0），之后可进入控制阀行程校验；短按+或-键进行翻动选项；短按键进行确认，选中的项目/参数闪动；短按键取消操作，返回上一级。在测量监视画面同时按和 键可以查看*新的报警事件，报警信息会在LCD

上滚动显示两遍，可按键停止滚屏，按键取消查看。在测量监视画面按住 键再按 键或键可以改变显示的测量单位。

在LUI上进行控制阀行程校验步骤参见图7。行程校验分为在自动模式运行下进行的自动校验（AUTO）、手动校验（MAN）、3点（LCAL 3P）或9点（LCAL 9P）行程校验和在自动模式或手动模式运行下进行的单点校验（1PT）方式。在同时按 和 键进入菜单画面选项或同时按 和 键进入启动导向后，都可 短按或键选择到行程校验（CAL）菜单，根据实际需求进行行程校验。校验成功完成后，滚动显示“POSITION CALIBRATION SUCCESSFUL”，短按c键两次返回。

美卓定位器

型号1：ND7103HX

型号2：ND9103HX

型号3：ND9106HX

产品名称：METSO定位器

产品品牌：metso

产品产地：芬兰

简单描述：metso,芬兰metso,metso定位器,metso阀门定位器,metso阀门 Metso控制阀，美卓Metso开关阀，美卓Metso球阀，美卓Metso蝶阀, 美卓Metso执行机构，美卓Metso限位开关，Metso气锁阀,Metso气动保位阀,Metso锁止阀,Metso气控换向阀,Metso继动器,Metso气动放大器,Metso空气过滤减压器,Metso阀门定位器,Metso电气转换器,Metso气电转换器,Metso调压阀,Metso针型阀

METSO美卓公司介绍：

METSO美卓集团是全球领先的过程加工及控制行业的供应商。在全球50多个国家设有经营机构，美卓在全球约有22,000名员工。主要业务领域为光纤及造纸技术，矿石加工和自动化控制。公司在赫尔辛基 及纽约的股票市场上市。

    美卓是一家全球性的工程技术公司，2006年销售额约50亿欧元。有25, 500名雇员在50 多各国家为用户服务。应用在造纸、采矿、能源工业、石油、化工等领域。

美卓Metso主要产品：

美卓Metso控制阀，美卓Metso开关阀，美卓Metso球阀，美卓Metso蝶阀, 美卓Metso执行机构，美卓Metso限位开关，Metso气锁阀,Metso气动保位阀,Metso锁止阀,Metso气控换向阀,Metso继动器,Metso气动放大器,Metso空气过滤减压器,Metso阀门定位器,Metso电气转换器,Metso气电转换器,Metso调压阀,Metso针型阀。

neles控制阀设计用于能源和石油化工等领域

我们为工厂提供多种解决方案，如有特殊情况也可为用户定做

普通控制阀基本参数：

钨铬钴合金阀座，表面硬化处理

阀内件采用高性能合金材料

阀杆防喷溅设计

阀体单片式，管道超压不会影响到阀门性能

气动执行机构

ND9000智能阀门定位器

每台阀都做性能测试

性价比高

Neles™ NE700/NP700定位器

在广泛的应用中具有出色的可重复性和准确性

Neles NE700/NP700 定位器设计用于每个控制阀执行器和所有工业领域。它们提供坚固的结构，零件很少。小的移动质量和刚性安装提供了出色的抗振性。NE700/NP700定位器具有出色的可重复性和精度，适用于各种应用中的旋转或线性控制阀。

特征

结构坚固，零件少，移动质量小，设计紧凑，安装刚性强，具有出色的抗振性。

多种先导阀尺寸用于匹配定位器容量与执行器冲程量的兼容性，从而zui大限度地减少响应时间。

供气压力和阀门负载的变化对定位器操作的影响zui小

定位器可以设置为直接或反向作用模式，只需转动转换件和反馈凸轮即可。

规格

NE 700系列

类型

电动气动定位器

输入 4 - 20 毫安

温度范围

-25 至 +120 °C / -15 至 +248 °F

防护等级

外壳防护等级 IP 54

NP 700系列

类型 气动定位器

输入 0.2 - 1 巴

温度范围 -40 至 +90 °C / -40 至 +194 °F

防护等级 外壳防护等级 IP 54

美卓Neles ND9000设计用于所有控制阀执行器和所有工业领域。ND9000 是一款智能、可靠且面向未来的定位器，具有终身支持。其卓越的设计特点和独特的诊断功能为性能优化和主动维护奠定了坚实的基础。

特征

旋转阀和线性阀的基准控制性能

卓越的诊断和数据存储能力

本地和远程配置

使用Metso FieldCare软件轻松解读诊断数据

适用于所有类型执行器的高效安装程序

低功耗

可用于 HART、PROFIBUS-PA 和 FOUNDATION 现场总线网络

可靠而坚固的设计

设备自诊断

在线、性能和通信诊断

支持热插拔：也可以安装在具有 1 点校准功能的正在处理的阀门上

SIL 2 认证设备

好处

zui小化可变性

基于FDT技术的开放式解决方案

支持电子设备描述语言 （EDDL） 技术

总拥有成本

简单易用

开放式解决方案

产品可靠性

预防和预测

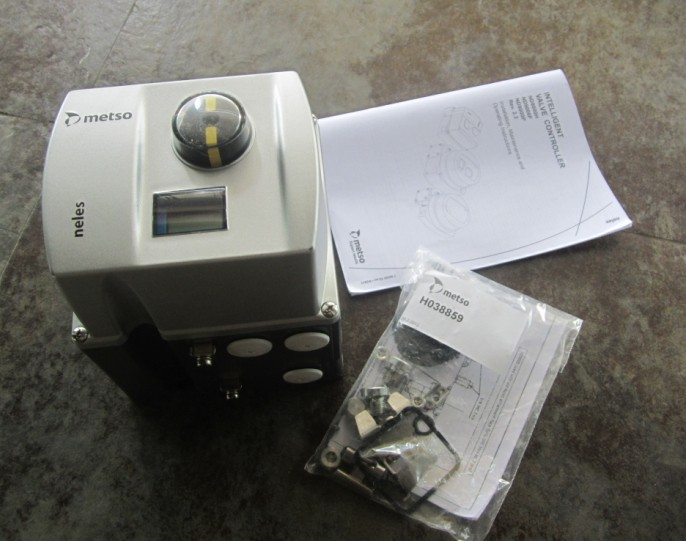

美卓ND9106HN，ND9000智能阀门控制器

项目 #： ND9106HN

产品信息

供应商零件#：

品牌： 美卓

Neles ND9000 智能阀门控制器，zui大 30 VDC 哈特电压，35 mA 哈特过流保护，执行器>行程容积 3 dm³ 特征：

• 旋转阀和线性阀的基准控制性能

• 卓越的诊断和数据存储能力

• 本地和远程配置

• 易于解释诊断数据

• 适用于所有类型执行器的高效安装程序

• 低功耗 • 可用于HART网络 • 可靠而坚固的设计 • 设备自诊断

• 在线、性能和通信诊断

• 支持热插拔：也可以安装在具有 1 点校准功能的正在处理的阀门上

• SIL 2 认证设备

• 9000 系列阀门控制器，带万向轴和连接面，符合 VDI/VDE 3845 标准。

• 安装套件中包含相关的轴适配器。当阀门控制器单独交付时，将提供轴适配器套件。 好处：

• zui小化可变性

• 基于FDT技术的开放式解决方案

• 支持电子设备描述语言 （EDDL） 技术

• 总拥有成本

• 易于使用

• 开放式解决方案

• 产品实用性

• 预防和预测 通信/输入信号范围：

• 4–20 mA，HART（6 和 7）通信。

• 电源电压 30 V DC。负载电压：20 mA 时高达 9.7 V DC，对应 485 O（zui大压降）。 本地用户界面 （LUI） 功能：

• 阀门的本地控制

• 监控阀门位置、目标位置、输入信号、温度、供应和执行器压差

• 引导启动功能

• LUI 可远程锁定，以防止未经授权的访问

• 校准：自动/手动线性化

• 1 点校准

• 控制配置：主动、快速、优化、稳定、zui大稳定性

• HART版本配置：HART 6或HART 7

• 控制阀的配置 - 旋转：阀门顺时针或逆时针旋转关闭 - sijiao - 低截止、截止安全范围（默认 2%） - 定位器故障动作，打开/关闭 - 信号方向：直接/反向作用 - 执行器类型，双作用/单作用 - 阀门类型，旋转/线性 - 语言选择：英语、德语和法语。

美卓集团是各地当先的过程加工及控制行业的供应商。美卓在各地约有22,000名员工。主要业务领域为光纤及造纸技术，矿石加工和自动

化控制。公司在赫尔辛基及纽约的股票市场上市。

　　美卓是一家各地性的工程技术公司，2006年销售额约50亿欧元。有25,应用在造纸、采矿、能源工业、石油、化工等领域。

　　neles控制阀设计用于能源和石油化工等领域

　　我们为工厂提供多种解决方案，如有特殊情况也可为用户定做

　　普通控制阀基本参数：

　　钨铬钴合金阀座，表面硬化处理

　　阀内件采用高性能合金材料

　　阀杆防喷溅设计

　　阀体单片式，管道超压不会影响到阀门性能

　　气动执行机构

　　ND9000智能阀门定位器

　　每台阀都做性能测试

　　性价比高

一、定位器介绍

      美卓 METSO 耐莱斯Neles 系列定位器常用的有三种款式，NDX系列，ND9000系列，ND7000系列，本文主要介绍ND9000系列定位器及调试。

ND9000系列定位器防护等级IP66，可选本安或隔爆型，可接HART协议，Foundation Fieldbus，Profibus PA ，使用温度 -40~85℃

二、定位器调试说明

1、接通仪表风及电信号后，同时按 C 键 和 ENTER 键进入主菜单进行参数设置

2、显示 VTYP 确认阀门类型：ROE代表角行程、LIN代表直行程

    （ “+” “-” 键选择，ENTER 键确认进入下一步参数设置，C 键取消返回上级菜单）

3、显示 ATYP 确认执行器类型：1-A 代表单作用、2-A 代表双作用

4、显示 PFA 确认阀门故障位置：CLO代表故障关、OPE代表故障开

5、显示ROT 确认阀门旋转方向（顺时针、逆时针）：CC代表顺关阀、CCC代表逆关阀

6、显示 AO（死区）:确认阀门的死角：默认为0，一般不需要更改、如需更改的话改到0.6

7、设定完屏幕显示 “AUTO CAL” 闪烁时按ENTER键确认，定位器自动调试。调试过程中显示 “CAL RUN”，调试结束显示 “CALIBRATION SUCCESSFUL”，调试过程中按 C 取消操作，中断校验。调试结束后，按 C 两次退出。
