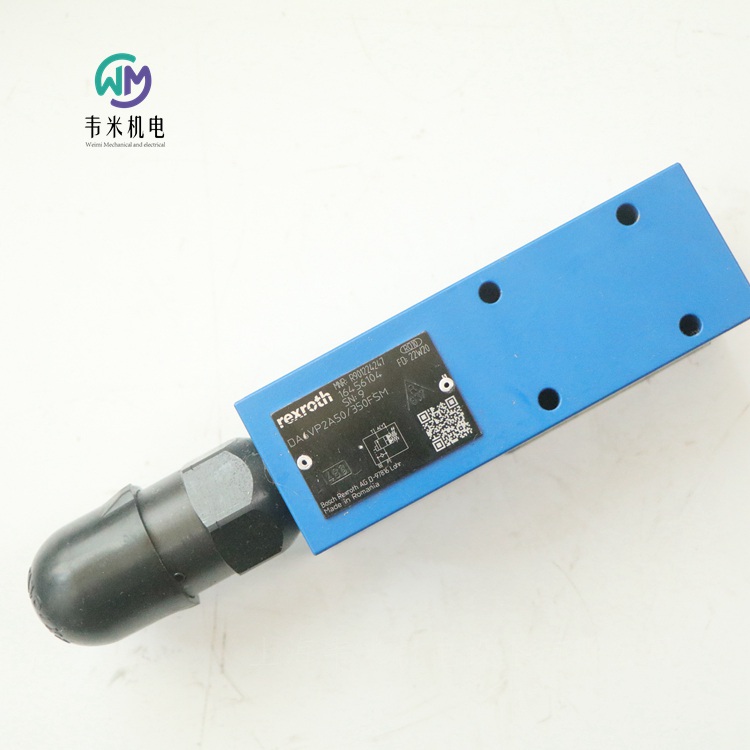

力士乐压力切断阀DA6VP2A50/350FSM，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式压力截止阀

DA6V

规格 6

组件系列 5X

大工作压力 350 bar

大流量 40 l/min

重量   2.2kg

安装位置   任意

温度范围   -30 … +80℃

粘度范围   10 … 800mm²/s

建议粘度范围  20 … 60mm²/s

用于底板安装

油口安装面符合 ISO 5781-03-04-0-00（不符合标准，且不带孔）

底板（单独订购）

作为插装阀

调整类型：六角套筒和保护帽

4 个压力等级

可调式切换压差（公称值的 10 % 至 50 %）

DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。

通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力，则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接，且泵流量将切换到卸压油路（从 P 到T）。

型号 DA6VP

将泵流量从 P 至 B（泵 → 执行机构）切换为 P 至 T（泵 → 油箱）。

泵通过单向阀向液压系统（P 至 B）供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时，通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统（通道 B）时，拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔，在主阀芯处产生了压降。主阀芯将升离阀座，打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接，而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。

将泵流量从 P 至 T（泵 → 油箱）切换为 P 至 B（泵 → 执行机构）。

如果根据在调节主轴处设定的较低底部压力值，B 中的执行机构压力与截止压力相比较有所下降，则拧入式插装阀 的先导控制将设置回其初始位置。

这样，压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接，并且泵将通过单向阀向液压系统，即从 P 到 B 进行供油。

型号 DA6VA

在此阀型号中，泵压力口不是在 P 中，而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。

切换过程与型号“VP”（此阀型号支持油路块连接）相对应。

注意！

间接压力限制功能：

泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。

设置切换压差：

出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。

交付时，调节主轴被设置为小可调节顶部切换压力，即将调节主轴拧出到限位止挡。

通过拧入调节主轴，可增大顶部切换压力。

通过拧入调节主轴，可增大底部切换压力而切换压差将减小。通过拧出调节主轴，可减小底部切换压力而切换压差将增加。

通过锁紧螺钉和锁紧螺母 确保压力调节。

应用注意事项：

在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。

注意！

仅可使用合适的蓄能器安全设备操作蓄能器！

泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。

注意： 切换压差出厂设置

出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %，并且是在已卸压状态（调节主轴拧出到限位止挡，请参阅产品说明）下提供的。

调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。

不同的系统条件（尤其是泵流量和执行机构流量很高时）可能导致较高的切换压力。在这里，通过此阀可以选择性地调节系统切换压差。

德国力士乐REXROTH压力切断阀订货号和型号：

R901224233 DA6VP2A5X/200FSM

R901224233 DA6VP2A50/200FSM

R901224238 DA6VP2B50/200FSM

R901224217 DA6VA2A50/100FSM

R901224235 DA6VP2B5X/100FSM

R901224226 DA6VA2B5X/100FSM

R901224238 DA6VP2B5X/200FSM

R901224218 DA6VA2A5X/200FSM

R901224218 DA6VA2A50/200FSM

R901224247 DA6VP2A5X/350FSM

R901224247 DA6VP2A50/350FSM

R901224242 DA6VP2B5X/350FSM

力士乐REXROTH液压截流阀DA6VP2A5X/350FSM

压力切断阀R901224247 DA6VP2A50/350FSM

公称尺寸 6，P → B，机械操作

高性能范围内的工业液压阀。在设定值时可靠地关闭压力。

滑阀

先导式

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 40

活塞符号 P → B

连接类型 板材结构

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 2.12

力士乐压力切断阀DA6VP2A50/350FSM
