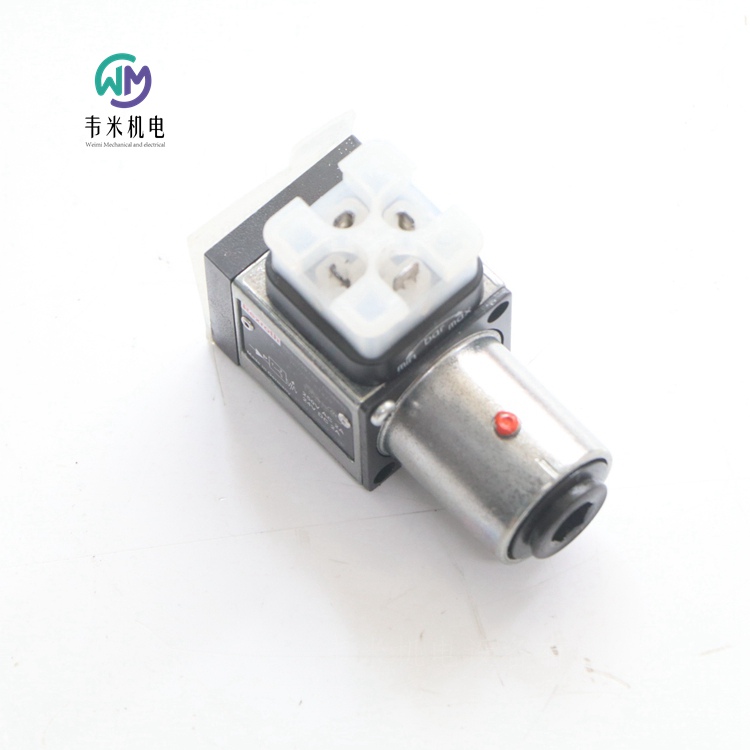

REXROTH压力开关HED8OH20/200K14/V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH压力开关HED8OH-2X/200K14V

压力继电器R901099789 HED8OH20/200K14/V

200巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%

活塞压力开关

具有打开/关闭功能的微动开关

调整类型：带六角套筒、无刻度、无保护帽的主轴

无电缆盒，装置插头DIN EN 175301-803

带FKM密封件

产品特性

连接图像 法兰连接（ISO 16873）

大压力[bar] 200

连接类型 法兰连接

输出信号 具有打开/关闭功能的微动开关

电源电压 12至250 V交流/直流

电气插头 设备插头4针（3+PE）

电气连接说明 设备插头4针（3+PE），符合EN 175301-803

符合性说明 CE符合低压指令2014/35/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG

密封件 FKM

重量[kg] 0.55

力士乐REXROTH压力开关 HED 8 OA-2X/200K14KW

压力继电器R901106448 HED8OA-20/200K14KW

200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

管道安装

调整类型：带刻度的旋钮

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

连接图 内螺纹 G1/4

压力 [bar] 200

连接类型 管道

输出信号 带常闭/常开功能的微动开关

电源电压 12 bis 250 V AC/DC

电插头 设备插头 4 针 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封元件 NBR

重量 [kg] 0.8462

力士乐REXROTH压力开关 HED 8 OA-2X/200K14

压力继电器R901102708 HED8OA-20/200K14

200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）

电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%

活塞压力开关

带常闭/常开功能的微动开关

管道安装

调整类型：内六角调节杆，不带刻度，不带保护帽

不带连接插头，连接器 DIN EN 175301-803

带 NBR 密封件

连接图 内螺纹 G1/4

压力 [bar] 200

连接类型 管道

输出信号 带常闭/常开功能的微动开关

电源电压 12 bis 250 V AC/DC

电插头 设备插头 4 针 (3 + PE)

电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803

符合性说明 CE - 根据低电压指令 2014/35/EU

液压油 HL,HLP,HLPD,HVLP,HVLPD

密封元件 NBR

重量 [kg] 0.73

液压-电气柱塞式压力开关

HED5 -3X

组件系列 3X

大工作压力 400 bar

压力等级 25、63、100、200 和 400 bar

UL 认证

CCC 认证（MT 型号除外）

4 个压力等级

带大型方形连接器的电气连接

带常闭/常开触点功能的微动开关

电流零电位转换（从 1 mA 到 2 A）

HED 5 类型的液压-电气压力开关是柱塞式压力开关。

基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关

被监测的压力作用于柱塞

后者受弹簧座支持并克服压缩弹簧不断变化的作用力。

弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路，具体取决于电路设置。

注意：

要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。

德国力士乐REXROTH压力继电器订货号和型号：

R901185727 HED5OH-31/100K14

力士乐适合液压应用的压力传感器

HM20

组件系列 2X

测量液压系统压力

8 个测量范围，大 630 bar

带薄膜测量单元的传感器

与介质接触的组件由不锈钢制成

高爆裂压力，反向极性、过电压和短路保护，确保操作安全

特性曲线误差 <0.5 %

非重复性 <±0.05 %

环境温度 –40 … +85 °C

船用认证 DNV 适用于所有带电流输出的型号

力士乐REXROTH压力传感器订货信息：

HM20-2X/400-C-K35-N

1、类型

HM20 →测压变换器

2、生产系列号

2X   →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）

3、大压力值

10   →10 bar

50   →50 bar

100  →100 bar

160  →160 bar

250  →250 bar

315  →315 bar

400  →400 bar

630  →630 bar

4、输出类型

C    →电流输出端 4 至 20 mA（获得船用认证 DNV）

H    →电压输出端 0.1 至 10 V

5、插头类型

K35  →设备插头，4 针，M12 x 1

N   →节流元件（相当于 0.3 mm喷嘴）

电缆束或电缆插座不在供货范围内；请另行订购

技术数据：

重量：0.06kg

额定温度范围：-25 … +80℃

环境温度范围：-40 … +85℃

存储温度范围：-40 … +80℃

压力介质：HL、HLP、HFC、氮气（大允许 300 bar）

介质温度范围：-40 … +90℃

正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴

运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴

压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E

外壳材料：V4A (1.4404)、PEI、HNB

材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR

节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。

节流材料：1.4305

紧固扭矩：

液压接口

<400 bar：20 … 25Nm

≥400 bar：25 … 30Nm

连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm

使用寿命：6 千万加载次数或 60000 h

电磁兼容性 (EMC)

EN 61000-6-2 / EN 61326-2-3

EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）

EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A

EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）

EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）

EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A

EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A

EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A

EN 61000-6-3 / EN 61326-2-3

EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）

EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）

电气连接：连接器，4 极 M12 x 1，外壳上

防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）

符合性：

CE：根据 EMC 指令

UKCA：根据 "UK EMC Regulations

输入：

电源：：24V

电流消耗：≤ 12mA

绝缘电阻：> 100MΩ(500 VDC)

输出：

输出信号：

电流：4 … 20mA

电压：0.1 … 10V

设置时间 (10 ... 90 %)：< 1ms

特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%

温度系数

零位和范围

额定温度范围内：< 0.1%/10 K

超出额定温度范围：< 0.2%/10 K

特定条件下的长期漂移（1 年）：< ± 0.1%

德国力士乐REXROTH压力传感器订货号和型号：

R901342022 HM20-20/050-C-K35

R901342022 HM20-21/050-C-K35

R901342022 HM20-22/050-C-K35

R901342024 HM20-21/100-C-K35

R901342025 HM20-21/100-H-K35

R901342025 HM20-22/100-H-K35

R901381345 HM20-21/160-C-K35

R901381347 HM20-21/160-H-K35

R901342033 HM20-21/400-C-K35

R901342035 HM20-21/630-C-K35

R901342036 HM20-21/630-H-K35

R901342026 HM20-22/250-C-K35

R901342027 HM20-21/250-H-K35

R901342027 HM20-22/250-H-K35

R901342033 HM20-22/400-C-K35

R901342022 HM20-2X/50-C-K35

R901342023 HM20-2X/50-H-K35

R901342023 HM20-22/050-H-K35

R901342024 HM20-2X/100-C-K35

R901342025 HM20-2X/100-H-K35

R901381345 HM20-2X/160-C-K35

R901381347 HM20-2X/160-H-K35

R901342026 HM20-2X/250-C-K35

R901342027 HM20-2X/250-H-K35

R901342029 HM20-2X/315-C-K35

R901342030 HM20-2X/315-H-K35

R901342033 HM20-2X/400-C-K35

R901342034 HM20-2X/400-H-K35

R901342024 HM20-20/100-C-K35

R901342025 HM20-20/100-H-K35

R901381345 HM20-20/160-C-K35

R901381347 HM20-20/160-H-K35

R901342026 HM20-20/250-C-K35

R901342027 HM20-20/250-H-K35

R901342029 HM20-20/315-C-K35

R901342030 HM20-20/315-H-K35

R901342033 HM20-20/400-C-K35

R901342034 HM20-20/400-H-K35

R901342034 HM20-22/400-H-K35

0811405545 HM18-1X/210-C-B/V0/0

0811405543 HM18-1X/210-C-R/V0/0

0811405541 HM18-1X/210-C-S/V0/0

0811405552 HM18-1X/210-D-R/V0/0

0811405531 HM18-1X/210-V-R/V0/0

0811405540 HM18-1X/210-V-S/V0/0

0811405559 HM18-1X/315-V-B/V0/0

0811405546 HM18-1X/350-C-B/V0/0

0811405544 HM18-1X/350-C-R/V0/0

0811405542 HM18-1X/350-C-S/V0/0

0811405553 HM18-1X/350-D-R/V0/0

0811405535 HM18-1X/350-N-B/V0/0

0811405557 HM18-1X/350-N-S/V0/0

0811405538 HM18-1X/350-N-S/V0/0

0811405532 HM18-1X/350-V-R/V0/0

0811405547 HM18-1X/350-V-S/V0/0

0811405556 HM18-1X/060-C-R/V0/0

0811405549 HM18-1X/060-C-S/V0/0

0811405533 HM18-1X/060-V-S/V0/0

0811405548 HM18-1X/100-C-S/V0/0

0811405537 HM18-1X/100-N-S/V0/0

0811405554 HM18-1X/100-V-S/V0/0

0811405539 HM18-1X/160-C-B/V0/0

0811405534 HM18-1X/200-N-B/V0/0

0811405536 HM18-1X/200-N-S/V0/0

HM17-1X/100-C/V0/0

HM17-1X/200-C/V0/0

HM17-10/100-C/V0/0

HM17-11/400-C/V0/0

HM17-10/200-C/V0/0

HM17-1X/050-F/V0/0

HM17-1X/100-H/V0/0

HM17-11/315-C/V0/0

HM17-11/450-C/V0/0

HM17-1X/250-H/V0/0

HM17-1X/400-C/V0/0

HM17-10/315-C/V0/0

HM17-1X/250-C/V0/0

HM20-11/100-C-K35

HM20-11/400-C-K35

HM20-1X/400-C-K35

HM20-1X/100-C-K35

HM20-10/250-C-K35

HM20-11/250-H-K35

HM20-11/400-H-K35

HM20-1X/400-H-K35

HM20-1X/100-H-K35

HM20-1X/250-H-K35

HM20-1X/250-C-K35

HM20-11/250-C-K35

HM20-11/100-H-K35

HM20-10/100-C-K35

HM20-10/100-H-K35

HM20-10/250-C-K35

HM20-10/250-H-K35

HM20-10/400-C-K35

HM20-10/400-H-K35

HM20-21/050-H-K35

力士乐REXROTH压力传感器

R901342023 HM20-22/050-H-K35

R901342023 HM20-2X/050-H-K35

R901342023 HM 20-2X/050-H-K35-N

压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 50 bar，4 针设备插头 M12x1，A 编码

动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。

薄膜测量池

模拟输出0.1…10 V

液压连接G1/4

压力通道中的节流元件

连接器4极，M12x1，A编码

产品属性

连接图 外螺纹G1/4

产品系列 HM20

压力[bar] 50

输出信号 0.1…10伏

电源电压 24伏直流电

电气连接器 接头，4极，M12 x 1，编码A

电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101

符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU

液压油 HL、HLP、HFC、氮气（最高300巴）

密封 NBR

重量[kg] 0.07

力士乐REXROTH压力传感器

R901466597 HM20-2X/250-C-K35-N

R901342026 HM20-22/250-C-K35

压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件

动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。

薄膜测量池

输出4...20毫安

模拟输出：4…20mA

液压连接G1/4

压力管中的节气门元件

压力通道中的节流元件

连接器4极，M12x1，A编码

产品属性

连接图 外螺纹G1/4

产品系列 HM20

压力[bar] 250

输出信号 4…20毫安

电源电压 24伏直流电

电气连接器 接头，4极，M12 x 1，编码A

电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101

符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU

液压油 HL、HLP、HFC、氮气（最高300巴）

密封 NBR

重量[kg] 0.06

力士乐REXROTH压力传感器 HM20-2X/250-H-K35

R901342027 HM20-22/250-H-K35

压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码

R901456333 HM 20-2X/250-H-K35-N

压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件

动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。

薄膜测量池

模拟输出0.1…10 V

液压连接G1/4

压力管中的节气门元件

压力通道中的节流元件

连接器4极，M12x1，A编码

产品属性

连接图 外螺纹G1/4

产品系列 HM20

压力[bar] 250

输出信号 0.1…10伏

电源电压 24伏直流电

电气连接器 接头，4极，M12 x 1，编码A

电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101

符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU

液压油 HL、HLP、HFC、氮气（最高300巴）

密封 NBR

重量[kg] 0.07

力士乐REXROTH压力传感器

R901342034 HM20-22/400-H-K35

R901342034 HM20-2X/400-H-K35

压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码

R901466598 HM 20-2X/400-H-K35-N

压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件

动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。

薄膜测量池

模拟输出0.1…10 V

液压连接G1/4

压力通道中的节流元件

连接器4极，M12x1，A编码

产品属性

连接图 外螺纹G1/4

产品系列 HM20

压力[bar] 400

输出信号 0.1…10伏

电源电压 24伏直流电

电气连接器 接头，4极，M12 x 1，编码A

电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101

符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU

液压油 HL、HLP、HFC、氮气（最高300巴）

密封 NBR

重量[kg] 0.07

REXROTH压力开关HED8OH20/200K14/V
