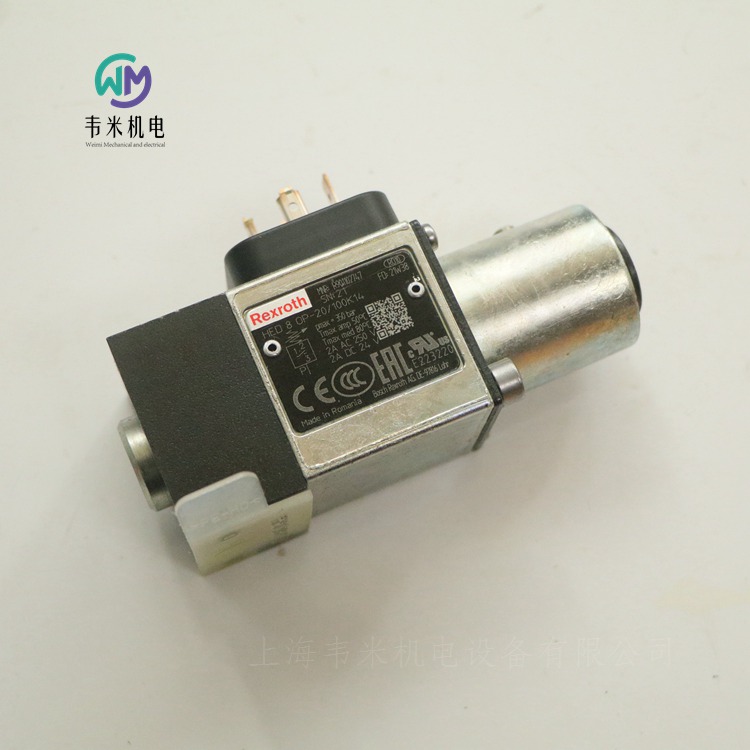

力士乐柱塞式压力开关HED8OP-20/100K14，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH压力开关

R901102747 HED8OP-2X/100K14

R901102747 HED8OP-20/100K14

100巴，带NC触点/NO触点功能的微型开关，设备连接器DIN EN 175301-803（大型立方体连接器）

电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%

内六角

活塞式压力开关

具有NC触点/NO触点功能的微动开关

底板安装

无配对连接器，连接器DIN EN 175301-803

带NBR密封

产品属性

连接图 底板安装

产品系列 HED 8

压力[bar] 100

连接类型 底板安装

输出信号 具有常闭触点/NO触点功能的微动开关

电源电压 12…250伏交流/直流

电气连接器 接头，4极（3+PE）

电气连接说明 连接器4极（3+PE），符合EN 175301-803

符合性说明 CE–根据低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 0.75

力士乐REXROTH压力传感器HM20-2X/100-H-K35-N

R901342025 HM20-22/100-H-K35

R901342025 HM20-2X/100-H-K35

R901342025 HM20-2X/100-H-K35-N

压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件

动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。

薄膜测量池

模拟输出0.1至10 V

液压连接G1/4

压力通道中的节流元件

设备插头4针，M12x1，A编码

产品特性

连接尺寸 外螺纹G1/4

产品系列 HM20

压力[bar] 100

输出信号 0.1至10 V

电源电压 24伏直流电

电气插头 设备插头4针，M12 x 1，编码A

电气连接说明 设备插头4针，M12 x 1，编码A，符合EN 61076-2-101

符合性说明 CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU

压力流体 HL、HLP、HFC、氮气（高300巴）

密封 NBR

重量[kg] 0.07

力士乐REXROTH压力变送器HM 20-2X/100-C-K35-N

R901342024 HM20-21/100-C-K35

R901342024 HM20-2X/100-C-K35

R901342024 HM20-2X/100-C-K35-N

压力变送器，模拟输出4.20 mA，压力范围0.100 bar，设备插头4针M12x1 A编码，节流元件

动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。

薄膜测量池

模拟输出：4至20mA

液压连接G1/4

压力通道中的节流元件

设备插头4针，M12x1，A编码

产品特性

连接类型 外螺纹G1/4

压力[bar] 100

输出信号 4至20毫安

电源电压 24伏直流电

电气插头 设备插头4针，M12x1，A编码

电气连接说明 设备插头4针，M12 x 1，编码A，符合EN 61076-2-101

符合性说明 CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU

压力流体 HL、HLP、HFC、氮气（高300巴）

海豹 NBR

重量[kg] 0.063

力士乐REXROTH压力传感器 HM20-2X/160-C-K35-N

R901381345 HM20-23/160-C-K35-N

压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 160 bar，4 针设备插头 M12x1，A 编码，节流元件

信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。

薄膜测量池

模拟量输出：4 … 20 mA

液压接口 G1 / 4

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

连接图 外螺纹 G1/4

压力 [bar] 160

输出信号 4 … 20 mA

电源电压 24 VDC

电插头 4 针设备插头，M12x1，A 编码

指示 否

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油 HL,HLP,HFC,氮气（高达 300 bar）

密封元件 NBR

重量 [kg] 0.0606

力士乐REXROTH压力传感器 HM 20-2X/100-C-K35-N

R901342024 HM20-22/100-C-K35

R901342024 HM20-23/100-C-K35-N

压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件

信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。

薄膜测量池

模拟量输出：4 … 20 mA

液压接口 G1 / 4

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

连接图 外螺纹 G1/4

压力 [bar] 100

输出信号 4 … 20 mA

电源电压 24 VDC

电插头 4 针设备插头，M12x1，A 编码

指示 否

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油 HL,HLP,HFC,氮气（高达 300 bar）

密封元件 NBR

重量 [kg] 0.063

力士乐REXROTH压力传感器 HM 20-2X/050-C-K35-N

R901342022 HM20-2X/050-C-K35

R901342022 HM20-22/050-C-K35

压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 50 bar，4 针设备插头 M12x1，A 编码，节流元件

信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。

薄膜测量池

模拟量输出：4 … 20 mA

液压接口 G1 / 4

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

连接图 外螺纹 G1/4

压力 [bar] 50

输出信号 4 … 20 mA

电源电压 24 VDC

电插头 4 针设备插头，M12x1，A 编码

指示 否

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油 HL,HLP,HFC,氮气（高达 300 bar）

密封元件 NBR

重量 [kg] 0.0605

力士乐REXROTH压力传感器R901342024 HM 20-2X/100-C-K35-N

压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件

信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。

薄膜测量池

模拟量输出：4 … 20 mA

液压接口 G1 / 4

压力通道内的节流元件

4 针设备插头，M12x1，A 编码

压力 [bar]  100

输出信号  4 … 20 mA

电源电压  24 VDC

电插头  4 针设备插头，M12x1，A 编码

指示  否

电气连接说明  4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

符合性说明  CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液压油  HL,HLP,HFC,氮气（高达 300 bar）

密封 NBR

重量 [kg]  0.063

力士乐REXROTH二通方向控制功能插装阀

LC（标准）

标准系列

规格 16 … 160

组件系列 6X, 2X, 7X

大工作压力 420 bar

大流量 25000 l/min

带或不带衰减阻尼的阀架

2 个面积比

6 种不同的开启压力

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。

通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

德国力士乐REXROTH插装阀订货号和型号：

R900912566 LC16A05E7X/

R900912572 LC16A20D7X/

R900910269 LC16A20E7X/

R900912573 LC16A40D7X/

R900934008 LC16A40E7X/V

R900928456 LC16A05E7X/V

R900909251 LC25A05D7X/

R900912580 LC25A20D7X/

R900912574 LC25A40E7X/

R900931131 LC25B40E74/-004

R900909245 LC32A05D7X/

R900912585 LC32A05E7X/

R900912589 LC32A20D7X/

R900906337 LC32A20E7X/

R900922978 LC32B20E7X/-004

R901131754 LC32B20D7X/V

R900912613 LC32B20E7X/

R900912617 LC32B40D7X/

R900912610 LC32B40E7X/

R900909662 LC32A40E7X/

R900929926 LC32A40E7X/V

R900909665 LC32A40D7X/

R900910270 LC25A20E7X/

R900927162 LC25A40D74/-004

R900935732 LC40A40D7X/

R900938000 LC40A20E70/

R900938000 LC40A20E7X/

R900923136 LC16A40D7X/-004

R900937995 LC40A05D7X/

R900937996 LC40A05E7X/

R900938021 LC50A05D7X/

R900929935 LC50A40E7X/

R900710125 LC50A40E7X/V

R900520967 LC80A20E6X/

力士乐REXROTH逻辑安装阀LC50A40E7X/

插装阀R900929935 LC50A40E7X/

标称尺寸50，双向（A→B，B→A），液压驱动，活塞式AE

高功率范围的工业液压阀。根据液压符号可靠切换油流向

座阀

预转向

开启压力4巴

面积比50%

高功率范围的工业液压阀

根据液压符号可靠切换油流向

无保险范围

环面积B=50%

产品特性

连接类型 ISO 7368

压力[bar] 420

体积流量[l/min] 3500

活塞符号 符号A40E

连接类型 安装阀门

标称尺寸 50

操作类型 带液压驱动

连接数 2.

开关位置数量 2.

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 3.020

力士乐REXROTH逻辑阀 LC50A05D7X/

R900938021 LC50A05D7X/

公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 0.5 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5D

连接类型 插装阀

标称尺寸 50

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3

力士乐REXROTH逻辑阀 LC40A05D7X/

R900937995 LC40A05D7X/

公称尺寸 40，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 0.5 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5D

连接类型 插装阀

标称尺寸 40

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.76

力士乐REXROTH逻辑阀 LC32B40D7X/

R900912617 LC32B40D7X/

公称尺寸 32，单向（A → B），液压操作，活塞型 BD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=7%

压力 [bar] 420

活塞符号 B40D

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1

力士乐REXROTH逻辑阀 LC32A40E7X/V

插装式R900929926 LC32A40E7X/V

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A40E

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.98

力士乐REXROTH逻辑阀 LC32A20D7X/

R900912589 LC32A20D7X/

公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 2 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A20D

连接类型 插装阀

标称尺寸 32

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.9909

力士乐REXROTH逻辑阀 LC16A40D7X/

插装阀R900912573 LC16A40D7X/

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AD

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

先导式

开启压力 4 bar

面积比 50%

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

有遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A40D

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.2045

力士乐REXROTH逻辑阀 LC16A05E7X/V

插装阀R900928456 LC16A05E7X/V

公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

高性能范围内的工业液压阀

根据液压符号可靠切换油流方向

无遮盖

环形区域 B=50%

压力 [bar] 420

活塞符号 A5E

连接类型 插装阀

标称尺寸 16

驱动类型 带液压操作

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.2

力士乐柱塞式压力开关HED8OP-20/100K14
