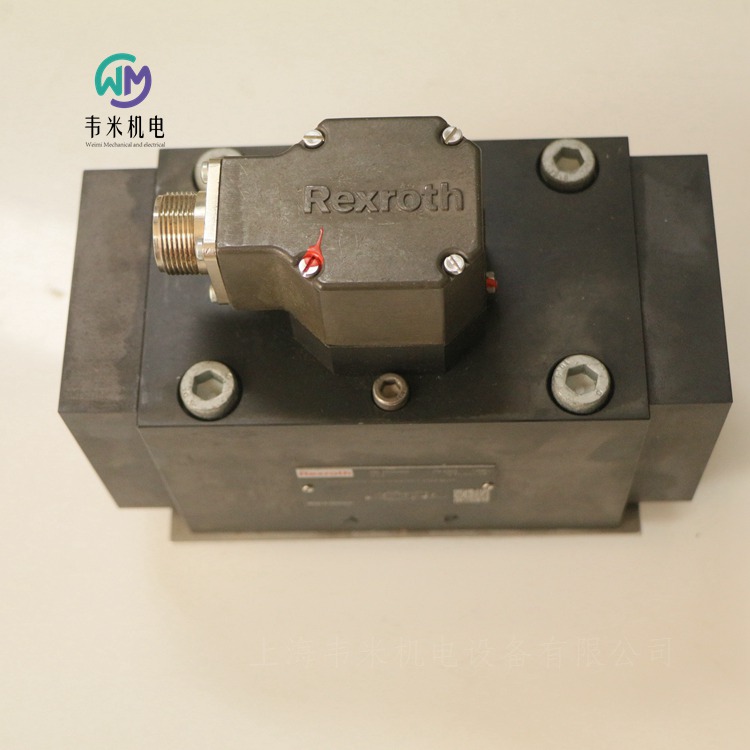

力士乐REXROTH四通伺服方向阀

型号4WS.2E...

通径 16

2X 系列

工作压力 210 / 315 bar

流量 320 L/min

技術參數

孔型  符合標準 DIN 24 340，A16 型

安裝位置  任意，應保證先導控制在系統啟動時有足夠的壓力（≥ 10 bar）！

儲藏溫度  - 20 至 + 80℃

使用環境溫度

- 30 至 + 70℃（帶外置放大器的閥）

- 20 至 + 60℃（帶內置放大器的閥）

重量

帶機械反饋  10kg

帶機械和電反饋與內置放大器  11kg

液壓參數（在粘度為 ν = 32 mm2/s 和 ϑ = 40 °C 時測得）

工作壓力（油口 A，B，P，X）  10 至 210 或 10 至 315bar

回油壓力，油口 T  峰值壓力 < 100bar，靜態 < 10bar

液壓油   符合 DIN 51 524 標準的礦物油（HL，HLP）；

油液溫度範圍  - 20 至 + 80℃；優先選擇 + 40 至 + 50℃

粘度範圍  15 至 380mm²/s；優先選擇 30 至 45mm²/s

電氣數據機械（M）

閥保護形式符合標準 EN 60 529  IP65

信號類型  模拟

每個線圈額定電流  50mA

每個線圈電阻  85Ω

60 Hz，100 % 額定電流時的電感

串联  0.96H

并联  0.24H

推薦的疊加的顫震信號：f = 400 Hz  幅值根據液壓系統而定，大為額定電流的 5 %

電氣數據，外置放大器

放大器（另行訂貨）歐洲制式 型號 VT-SR2

插頭

K8 型（外置放大器）插頭符合 VG 095 342 標準，另行訂貨，訂貨代碼：R900002460

K9 型插頭符合 E DIN 43 563-BF6-3/Pg11 標準，另行訂貨，訂貨代碼：R900223890（金属）

插頭中線圈的電氣接線（帶外置電子放大器的閥）

電氣接線可以是串聯的也可是並聯的，出於工作操作的安全和低的線圈電感，我們推薦使用並聯連接。

並聯回路： 插座 A 接 B 和 C 接 D。

串聯回路： 插座 B 接 C。

電氣控制從 A（+）到 D（-）會使閥上 P 口到 A 口，B 口到 T 口接通，反向連接則會使閥上 P 口到 B 口，A 口到 T 口接通。

用於閉環位置，力和速度的控制

二級伺服閥帶機械或機械與電反饋

第一級是噴嘴擋板放大器

板式連接結構：底板符合：DIN 24 340 A16 型，端口 X 和 Y （另行訂貨）

干扭矩馬達，磁隙間壓力油無污染

也可用作三通型閥

耐磨損閥芯反饋元件

三種控制方式

控制

外控電路以歐洲制式或模塊式，（另行訂貨）

或閥內置電子放大器

閥和電子放大器已調整和測試

控制油油泵，不用拆閥可進行控制油內外形式的供油、回油切換

可互換控制閥套

第一級的過濾可利用插頭外部進行

測試單元（電池供電，也可選電源供電）

注意：只對外控電子放大器的閥

帶內置放大器比例閥和伺服閥的測試單元

型號 VT-VET-1，1X 系列參考樣本 RC 29 685。

測試單元是用於對內置放大器比例閥和伺服閥的控制和功能測試。適合於測試工作電壓為 ± 15 V 或 24 V 的閥。

有以下幾種允許操作模式：

外部操作 → 工作電壓和給定值從操縱室傳到閥。

內部/外部操作 → 給定值通過測試單元；工作電壓從操縱室得到。

內部操作 → 工作電壓通過單獨電源提供；給定值通過測試單元得到。

給定值通過 BNC 插槽 → 可選的工作電壓

4WS（E）2EM 16-2X/...

4WS（E）2EM... 型閥為電控制，二級伺服方向閥，孔型符合DIN 24 340 A16 形。它們主要用於位置，力和速度控制閉環。

這類閥由一個電機械轉換器（力矩馬達），一個液壓放大器（噴嘴擋板原理），一個閥套（第 2 級）內的控制閥芯組成，閥芯通過一機械反饋連接到力矩馬達上。

在力矩馬達的線圈輸入一電信號，通過電樞的永久磁鐵產生一個力，這個力連到扭矩管上產生一個扭矩，通過扭矩管的連杆連接到擋板，使其離開兩噴嘴之間的中心位置，這樣就導致一個壓力差，作用於控制閥芯的端面。壓力差使得閥芯移動，由此壓力腔連到一執行器上，同時另一執行器與回油腔連接。控制閥芯通過一反饋彈簧（機械反饋）連到噴嘴擋板和力矩馬達上。控制閥芯不斷改變位置，直到反饋彈簧的反饋扭矩和力矩馬達的電磁轉矩相平衡，噴嘴擋板系統的壓差變為零。閥芯的行桯和通過先導控制閥的流量實現了閉環控制，與輸入電信號成正比。必須注意到，流量由閥的壓力差決定的。

外控電子放大器，型號 4WS2EM 16-2X/...（另行訂貨）

外控電子放大器（伺服放大器），用於控制閥，將模擬輸入信號（控制量）放大，這使得輸出控制電流能夠驅動閥。

內置放大器，型號4WSE2EM16-2X/...和4WSE2ED16-2X/...電子放大器用於模擬輸入信號的放大，與閥相配套。它內置於力矩馬達的蓋板內。閥的零點位置通過一外部電位器進行調節。

4WSE2ED 16-2X/...

這類閥除了通過反饋彈簧的機械控制，還有閥芯位置電信號的採集和控制。閥芯位置通過一個感應位移傳感器獲得。通過內置放大器，位移傳感器信號與給定值比較。任何可能的控制偏差進行電放大，作為一控制信號傳到力矩馬達上。有了這個附加的電反饋，由於電信號的閉環放大，使得在小信號範圍內有可能比機械式有更高的動態值。機械反饋保證了在電力供應故障情況下閥芯位於零點。

這類閥只配置內置放大器供貨。閥的零點可以通過外部電位計進行調節。

力士乐REXROTH四通伺服方向阀物料号和型号：

R900931560 4WS2EM16-25/150B12ET315K8DM

力士乐REXROTH数字轴控制

VT-HNC100…3X型

组件系列3X

数字轴控制VT-HNC100…3X是一种可编程的数控控制，多可用于四个受控轴。它符合

液压传动闭环控制的具体要求。

VT-HNC100…3X专为在恶劣的工业环境中使用而设计，具有抗干扰性、机械振动、冲击性和耐气候性。

应用领域：机床、塑料加工机器、专用机器、压力机、传输系统。

技术功能：

序列编程

定位

压力/力控制

压差控制

同步

曲线

凸轮

液压轴

测量系统：

增量或（SSI）

模拟0至±10 V和4至20 mA

驱动可变输出电压或电流

可自由配置的控制器变体

位置/压力/力/速度控制器

路径相关制动

替代闭环控制（位置/力）

4个轴的同步控制

编程

使用PC进行用户编程

具有子程序技术和条件的NC语言

跳跃

功能序列的每个轴1个NC程序

1轴跨越辅助程序

数控加工速度的可变设置

控制器扫描时间的可变设置

活动

舒适地管理机器和测量

PC上的数据

服务接口

RS 232

TCP/IP（不适用于Version Compact）

过程连接

数字输入和输出，

模拟输入和输出，

PROFIBUS DP，摩托罗拉格式的PROFIBUS DP，CANopen，用于与高级控制进行通信

PROFINET RT

EtherNet/IP

CE符合EMC指令2004/108/EC和EMVG

适用的统一标准：

EN 61000-6-2:2005

EN 61000-6-3:2007

开发特定于应用程序的数据集构成了VT-HNC100…3X功能的基础。这些数据集在PC上生成并发送到VT-HNC100-…3X。用户程序和数据集的连接称为项目。此软件项目规划是根据以下固定步骤执行的：

1.VT-HNC100…3X的任务被定义并记录在流程图中。在这方面，定义了输入和输出以及所使用的参数的含义。

2.流程图的功能是在一系列NC命令中实现的。

3.定义了机床数据（传感器和控制器的选择）和数控程序的参数。

4.数据被发送到VT-HNC100…3X。

5.设置和程序顺序在机器上进行了优化。

德国力士乐REXROTH数字控制轴订货号和型号：

R901254694 VT-HNC100-1-3X/N-I-00/000

R901108539 VT-HNC100-2-31/P-I-00/000

力士乐REXROTH比例流量阀的阀放大器

VT-VRPA1-151-1X

R901057060 VT-VRPA1-151-11/V0/0

R901057060 VT-VRPA1-151-12/V0/0

R900952204 VT-VRPA1-51-11

组件系列 1X

模拟，欧洲板卡格式

用于阀：2FRE 10、2FRE 16

差分输入，可从电压输入转换到电流输入

两个非绝缘控制值输入

选通输入和“斜坡关闭”输入

振幅、零电位和可调节斜坡时间

工作电压反向极性保护

控制值和理论值的输出

“准备就绪”的 LED 显示

限制和位置控制器

从斜坡发生器进行输出时，控制值电压将到达“Gw”电位计，该电位计可通过面板使用并用作衰减器。也可用于设定阀门的大充液流量。下游限幅器将控制值限制为 105 ％ 至 -5 ％（例如，在过大的控制值电压下或通过对电位计的零位“Zw”和基本值“Gw”进行调整），以防止阀芯冲撞机械终端位置。限幅器的输出信号是位置控制值，该值将提供给 PID 控制器并通过输出级提供给板卡面板上的测量插口“w”以及连接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）。控制值测量插口“w”的 +6 V 电压与 +100 % 的控制值相对应。PID 控制器针对 DBRTE 和 FRE 阀门已特别进行优化。在控制器中，位置控制值与实际位置值将会进行比较；如果存在差异，相应的控制输出将前馈至电流输出级控制阀门比例电磁铁的输出信号。

位置检测

位置传感器电子元件包括具有用于控制感应式位置传感器的下游驱动器的振荡器和用于分析位置传感器信号（理论值）的解调器。振荡器频率大约为 2.5 kHz。感应式位置传感器必须作为带有“中间”传感的节流回路进行连接。位置传感器电子元件在工厂已调节。较长的线或电容式位置传感器的线可能需要重新调整零位（通过电位计“Zx”）。可在实际值测量插口上测量理论值（对应于阀芯位置）。

注意：

与控制值相比，实际值信号会为以反向形式输出。100 % 路径在理论值测量插口和连接器板 X1 的端口 32a 处对应为 -6 V。

选通输入

通过选通输入 20a 处的 > 10 V 信号，启用输出级和 I 控制器（由面板上的 LED 黄色灯指示）。通过设置跳线 X3，使用选通输入的信号即可单独地启用它们。之后的转换输入将无效。

[ ] = 对电路图的赋值

使用外部时间电位计时，斜坡时间的内部电位计必须设置为大值（“t1”和“t2”测量插口处电压约为 20 mV）。当外部电位计的电阻值与内部电位计（约为 500 kΩ）的电阻值并联时，大斜坡时间将会减小。在这种情况下，将不能单独设置上升向下斜坡的斜坡时间。

通过应用 > 10 V 的电压到“斜坡关闭”转换输入或设置插入式跳线 X4，将斜坡时间设置为小值（约 15 ms）。之后的转换输入将无效。小值对于两个方向均为有效。

斜坡时间的计算

跳线 X9 插头（斜坡时间“短”）

跳线 X8 插头（斜坡时间“长”）

下列内容适用：

U = 测量插口处电压以伏特为单位“t1”或“t2”

t= 上升和向下斜坡的斜坡时以秒为单位

斜坡功能

下游斜坡发生器 [3] 根据给定的阶跃式输入信号产生斜坡形状的输出信号。可使用面板上的“t1”（上升斜坡）和“t2”（向下斜坡）电位计对输出信号的时间常量（斜坡时间）进行调整。大的斜坡时间指的是 100 % 的控制值阶跃，视跳线设置 (X8，X9) 而定，该时间可能是约 5 s 或 50 s。如果将小于 100 % 的控制值阶跃转换为斜坡发生器输入，则斜坡时间将相应缩短。可以在“t1”（上升斜坡）和“t2”（向下斜坡）的测量插口处检查当前斜坡时间。

供电设备

应用工作电压后，内部供电设备将会产生与测量零位（M0）相比 ±9 V 电压。根据对负载零位（L0）的测量，其提高+9 V。电压 +9 V 和 -9 V（-9 V 对应于 L0）向连接器板 X1 流入并于使用于外部（例如用于控制值电位计）。大负载能力为 25 mA。

准备就绪

如果满足以下条件，放大器板卡将准备就绪：

工作电压 > 20 V

内部电源电压不对称

位置传感器线无电缆中断

线圈导线无短路

“准备就绪”状态通过面板上的绿色 LED 指示。

控制值

控制值电压直接由供电设备 [6] 的调节电压 +9 V 或通过外部控制值电位计。对于“控制值 1”输入，+9 V ≙ +100 %，对于“控制值 2”输入，+6 V ≙ +100 %。控制值输入的参考点 1 和 2 始终为 M0 (18ac)。控制值输入 3 为差分输入（0 至 +10 V）。可通过将跳线设置为电流输入（0 至 20 mA 或 4 至 20 mA）进行配置。如果控制值由具有不同参考电位的外部电子元件，则必须使用差分输入。

断开或连接控制值电压时，确保在任何情况下两根信号线都同时与输入断开，或者同时与之相连。所有控制值在前馈之前都将根据其值和符号进行累加。使用“Zw”电位计可以补偿控制值分压中的偏移电压。

力士乐REXROTH比例方向阀的阀放大器

VT-VRPA2-1-1X, VT-VRPA2-2-1X

R900979887 VT-VRPA2-1-11/V0/T1

R900979885 VT-VRPA2-1-11/V0/T5

R900979887 VT-VRPA2-1-12/V0/T1

R900979889 VT-VRPA2-2-1X/V0-T1

组件系列 1X

模拟，欧洲板卡格式

用于阀：4WRE

电压和电流的差分输入

四个可调用控制值输入、斜坡时间输入

用于选通、斜坡、改变极性和控制值启用的数字输入

带有 5 个斜坡和相位识别的型号 T5

可调节斜坡时间、阶跃电平和大线圈电流

工作电压反向极性保护

可通断的测量插口（型号 T5）

“准备就绪”输出

供电设备带直流/直流转换器，不带提高零点

可通过闭合跳线 J3 使上述斜坡时间增加十倍。

特性曲线发生器

可使用可调节特性曲线发生器单独设置正信号和负信号的阶跃电平和大值，并根据液压要求进行调节。穿过零电位的特性曲线的实际发展不是阶跃式的，而是线性的。

限幅器

内部控制值被限制在约公称范围的 ±110 %。

振荡器

振荡器生成感应式位置传感器的控制信号。

解调器

解调器根据位置传感器信号提供阀芯位置的实际值信号。100 % ≙ 10 V

位置控制器

位置控制器以阀门特定的方式进行优化。

功率输出级

电流输出级产生比例阀的定时线圈电流。该线圈电流被限制在每输出 2.5 A 至 2.8 A 之间。输出级输出具有防短路功能。出现内部故障信号或使能信号缺失时，输出级将被断电。

故障识别

监控位置传感器电缆的目的是发现主侧电缆中断和短路，以及输出级的过电流。

电流和电压输入之间不进行切换。输入始终可用。

控制值启用

可以启用四个控制值信号“w1”至“w4”。外部控制值电压（控制值 1 至 4）直接通过 +10 V 和 –10 V 调节电压输出或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压，则使用电位计“w1”至“w4”设置控制值。使用外部电位计时，内部电位计将用作衰减器或限幅器。

一次只能操作一个启用。如果同时执行了多个启用，启用 “1”优先级低，启用 “4”优先级高。

各个处于活动状态的启用通过面板上的黄色 LED 指示。

控制值改变极性

通过输入信号在内部产生的控制值、控制值启用和零电位偏移信号可通过外部信号或跳线 J1 改变极性。改变极性情况通过面板上的 LED“–1”进行指示。

启用功能

启用功能可启用电流输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过面板上的 LED 进行指示。如果连接启用，则内部控制值（无论类控制值预设）会按所设置的斜坡时间进行更改。这样，受控阀就不会突然打开。

斜坡发生器

斜坡发生器限制控制输出倾斜。下游阶跃函数和振幅衰减器不会延长或缩短斜坡时间。

使用跳线 J2 将斜坡时间设置为小值 (<2 ms)（斜坡关闭）。

外部斜坡时间设置：

可使用外部电位计延长内部设置的斜坡时间。此设置可通过测量插口进行验证。如果电缆中断，则内部默认设置将自动有效。

设置和测量斜坡时间的表格：

供电设备

放大器板卡随附带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。

控制值预设

通过将差分输入和电流输入、启用信号及零位偏移（零电位电位计“Zw”）中提供的外部控制值信号加和（总和），计算内部控制值信号。

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-VSPA1(K)-1-1X

R900033823 VT-VSPA1-1-11

R900033823 VT-VSPA1-1-12

R901152637 VT-VSPA1-11-10/V0/0

组件系列 1X

模拟，欧洲板卡格式

适用阀门：:

DBEP 6(A/B) ...1X、

DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、

(Z)DBE 6...1X、

DRE(M) 10 ...5X、DRE(M) 25 ...5X、

DRE(M) 32 ...4X、

ZDRE 10 VP ...1X

差分输入，可从电压输入转换到电流输入

附加控制值输入 0 至 +9 V

斜坡发生器，可分别针对向上和向下方向进行调节

定时功率输出级

"准备就绪"消息（带有 LED 显示的 VT-VSPA1K-1 型号）

电源的反向极性保护

4 至 20 mA 电流输入的电缆中断检测

线圈导线的短路保护

线圈导线的电缆中断检测

借助供电设备的 +9 V 调节电压，可直接或通过外部控制值电位计来控制值输入 1 处的控制值电压。

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-VSPA1-2

R900782310 VT-VSPA1-2-10/V0/0

R900782310 VT-VSPA1-2-11/V0/0

组件系列 1X

模拟，欧洲板卡格式

适用阀门：

DBET-6X、DBEM...7X

特点

差分输入（0 ... +10 V）

电流输入（4 ... 20 mA）

可分别调节"上/下"斜坡时间的斜坡发生器

外部斜坡时间预设值

选通输入

定时功率输出级

"准备就绪"消息

电源电压的反向极性保护

短路保护和线圈导线的电缆断连检测

供电设备

放大器随附了带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。

控制值启用

可以调用四个控制值启用 "w1" 至 "w4"。外部电压（控制值 1 至 4）通过电压输出 +10 V 直接进行定义，或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压，则使用电位计 "w1" 至 "w4" 设置控制值。使用外部电位计时，内部电位计将用作衰减器或限制器。

在同一时刻，只能操作一个启用。如果同时操作了几个启用，启用 "w1" 优先权低，启用 "w4" 优先权高。激活的启用通过黄色 LED 进行指示。

使能功能

使能功能可启用功率输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过 LED 进行指示。如果连接释放（通过 24 V 输入或跳线 J1），则内部控制值（无论类控制值规格）会按所设置的斜坡时间发生变化。这样，受控阀不会突然打开。

斜坡发生器

斜坡发生器限制控制输出上升。下游限幅器不会延长或缩短斜坡时间。斜坡时间可通过跳线 J3 以 10 为乘数进行更改。

力士乐REXROTH用于比例方向阀和比例压力阀的阀放大器

VT-VSPA2-1-2X

R901002090 VT-VSPA2-1-21/V0/T1

R901002095 VT-VSPA2-1-2X/V0/T5

R901002095 VT-VSPA2-1-21/V0/T5

组件系列 2X

模拟，欧洲板卡格式

用于阀：

4WRA...-2X

4WRZ...-7X

3DREP6...-2X

模拟放大器板卡VT-VSPA2-1-2X/… 类型

→适用于控制 4WRA 类型，标称尺寸 6 和 10…2X，WRZ…7X 与 3DREP…2X 的阀

→装配在欧洲格式 100 x 160 mm 结构形式的印制板中，适合安装在机架中

→控制值输入：差动输入 ± 10 V；四个控制值输入， 启动电压为 ±10 V；电流输入 4 至 20 mA

→通过 24V 输入或跳线改变内部控制值信号极性

→通过相位识别（24V 输入）或斜坡时间启动（24V 输入）

选择斜坡时间（选项 T5）

→通过跳线切换斜坡时间范围

→通过可分别调节的步长和大值进行特性曲线校正

→选通输入

→“斜坡开/关” 输入

→输出信号“ 预备状态”

→可通断的测量插口（选项 T5）

→电源电压的极性保护

→电源带交流/直流转换器，不带提高零点

注意:

将放大器板卡 VT-VSPA2-1-2X 作为 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用时，要遵守补充信息 30110-Z中提供的有关配置和设置的注意事项。

力士乐REXROTHPCB支架 VT3002-1-2X/48F

R900020154 VT3002-1-20/48F

放大器卡架

用于在控制柜中轻松安装卡。用于安装在 DIN 导轨上。

电气连接说明 48 针连接器，F 型

设计 板卡插槽

重量 [kg] 0.350801

力士乐REXROTH直动式减压阀

DR6DP

规格 6

组件系列 5X

大工作压力 35 bar

大流量 60 l/min

R900472470 DR6DP2-5X/25YM

用于底板安装

油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）

5 档压力

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选

防腐蚀设计

DR 6 DP 型阀门是三通式直动减压阀，即配有次级回路压力限制。

它可以用于降低系统压力。通过调整类型设置次级压力调整。

阀门在初始位置为打开状态。液压油可以顺畅地从通道 P 流向通道 A。同时，通道 A 内的压力通过阀芯端面上的控制线路由压缩弹簧来控制。如果通道 A 内的压力通过压缩弹簧上设置的值提高，控制阀芯进入调整位置并保持通道 A 内的压力恒定。

信号和先导油由内部通过控制线路从通道 A 输出。

如果通道 A 内的压力在执行器上外部力的作用下继续提高，会将控制阀芯继续推向压缩弹簧。

由此，通道 A 会通过控制阀芯上的控制边与通道 T(Y) 相连。流入容器内的液压油过多，导致压力仅可稍微提高。

漏油始终由外部通过通道 T(Y) 排出弹簧腔。

为了能够顺利从通道 A 流回通道 P，可以选择安装一个单向阀。

通过压力计接口可以控制次级压力。

德国力士乐REXROTH减压阀订货号和型号：

R900413204 DR6DP1-54/75Y

R900472470 DR6DP2-53/25YM

R900450964 DR6DP2-53/75YM

R900450964 DR6DP2-54/75YM

R900413243 DR6DP2-54/210Y

R900472420 DR6DP3-54/75YM

R900476911 DR6DP3-54/150YM

博世力士乐减压阀控制和调节部分液压系统中的工作压力，从而影响液压驱动器的功率。

力士乐REXROTH减压阀DR6DP2-5X/210Y

R900413243

公称尺寸 6，P → A，机械操作

高性能范围内的工业液压阀。将供气压力可靠降压至设定值。

连接图 ISO 4401-03-02-0-05

大压力 [bar] 315

大体积流量 [l/min] 60

活塞符号 P → A

连接类型 板式结构

标称尺寸 6

驱动类型 带机械操作

连接数 3

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.580

力士乐REXROTH直动式减压阀

ZDR6D

规格 6

组件系列 4X

大工作压力 350 bar

大流量 50 l/min

叠加阀

油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

通道 A、B 或 P 中减压

单向阀，可选（型号“A”）

防腐蚀设计

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。

通过调整类型设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将被推离压缩弹簧并移动到控制位置，从而使通道 A 中的调定压力保持恒定。

通过控制油路 从通道A2内部提供控制信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，压力将迫使控制阀芯更加远离压缩弹簧。

这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱，因此压力将不再增加。

弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。

压力计连接用于控制阀的次级压力。

单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。

型号“P”和“B”

对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。

对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。

注意事项：

如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。

德国力士乐REXROTH减压阀订货号和型号：

R900481125 ZDR6DA1-4X/25Y

R900410813 ZDR6DA2-4X/75Y

R900410815 ZDR6DA2-4X/75YM

R900410849 ZDR6DA2-4X/150Y

R900448490 ZDR6DA3-43/25Y

R900431771 ZDR6DB2-45/75YM

R900409965 ZDR6DP1-4X/25YM

R900409967 ZDR6DP1-4X/75YM

R900410806 ZDR6DP1-4X/150YM

R900483785 ZDR6DP2-4X/25YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

R900483787 ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

R900483788 ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

R900400663 ZDR6DP2-4X/210YMV

R900410865 ZDR6DP3-4X/75YM

R900473199 ZDR6DP3-4X/150YM

力士乐REXROTH减压阀ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

公称尺寸 6，P2 → P1，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

直动式

压力设置范围 5…210 bar

六角外壳，带保护帽

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 50

活塞符号 P2 → P1

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 1.44

力士乐REXROTH减压阀ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

公称尺寸 6，P2 → P1，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

直动式

压力设置范围 5…150 bar

六角外壳，带保护帽

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 50

活塞符号 P2 → P1

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 1.44

REXROTH伺服阀4WS2EM16-25/150B12ET315K8DM
