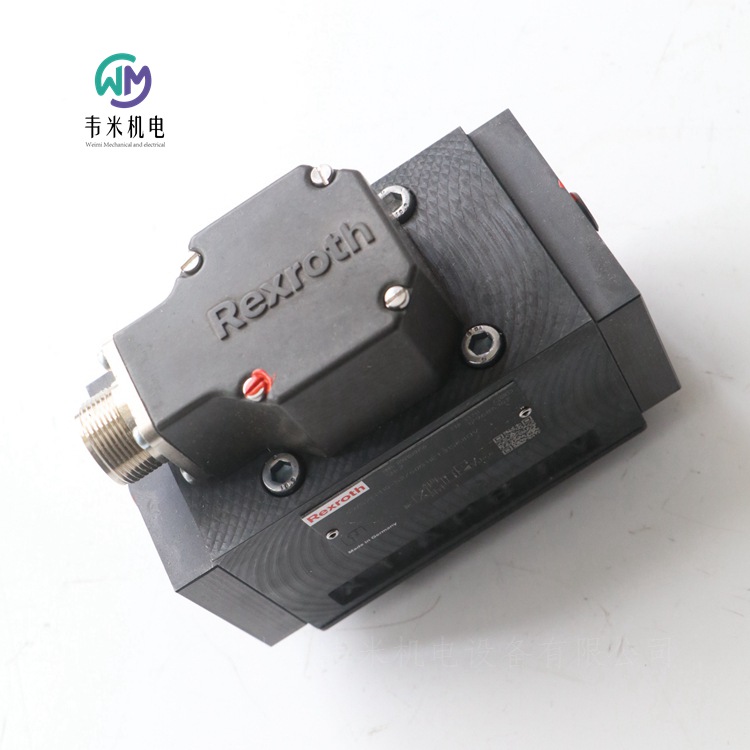

力士乐四通伺服阀4WS2EM10-52/60B11ET315K8DV，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH四通型号的方向伺服阀

4WS.2E...

规格 10

组件系列 5X

大工作压力 315 bar

大流量 180 l/min

用于控制位置、力、压力或速率的阀

带机械反馈或机械和电气反馈的二级伺服阀

第 1 级喷嘴/挡板放大器

用于底板安装：孔图按 ISO 4401

干燥的控制电机，液压液不得弄脏电磁铁间隙

也用作 3 通结构

无磨损控制阀芯复位元件

在外部控制或通过集成电子元件 (OBE) 控制

阀和集成控制电子元件已进行调节和测试

带液动力补偿的控制阀芯

中心固定的控制阀套，因此对温度和压力的敏感性很低

控制阀套上的压力腔带有间隙密封，因此无密封圈磨损

第 1 级的过滤器可从外部自由检修

产品说明

4WS(E)2EM10-5X/...

4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。

这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。

力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。

控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。控制阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。

因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。

外部控制电子元件，4WS2EM10-5X/... 型（单独订购）

外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。

集成控制电子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型

要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。

4WSE2ED10-5X/...

对于通过复位弹簧的机械控制，此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大，并且作为控制信号馈送到力矩马达。具有附加电气反馈时，与纯机械型号相比，电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时，阀芯位于零范围内。

阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。

注意：更改零电位可能导致系统损坏，故只能由的人员执行。

德国力士乐REXROTH伺服阀订货号和型号：

R901066145 4WS2EM10-5X/75B11ET315K8DV

R901066145 4WS2EM10-52/75B11ET315K8DV

R901065784 4WS2EM10-52/20B11ET315K8DV

R900956874 4WS2EM10-52/30B11ET315K31DV

R900949285 4WS2EM10-52/30B11ET315K31EV

R901020256 4WS2EM10-52/60B11ET315K8DV

R900243941 4WS2EM10-52/75B11ET315K31DV

R900956598 4WS2EM10-5X/75B11T315K31DV

R900956128 4WS2EM10-5X/10B11ET315K31EV

R900781091 4WS2EM10-5X/30B11ET315K31BV

R901043430 4WS2EM10-5X/30B11ET315K8AV

R901237664 4WS2EM10-5X/90B11XNT210K31EV-102

R900750593 4WS2EM10-5X/10B11ET315K8BV

R900909297 4WS2EM10-5X/45B11ET315K31EV

博世力士乐减压阀控制和调节部分液压系统中的工作压力，从而影响液压驱动器的功率。

力士乐REXROTH减压阀ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

公称尺寸 6，P2 → P1，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

直动式

压力设置范围 3…75 bar

六角外壳，带保护帽

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 50

活塞符号 P2 → P1

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.4

力士乐REXROTH直动式减压阀

DR10DP

规格 10

组件系列 4X

大工作压力 20 bar

大流量 80 l/min

用于底板安装

油口安装面符合 ISO 578-06-07-0-00

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

4 个压力等级

带压力计连接

单向阀，可选

防腐蚀设计

DR 0 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。

它用于限制系统压力。

通过调整类型设置次级压力。

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时，通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将移动到控制位置，并使通道 A 中的调定压力保持恒定。

通过控制油路从通道 A 内部提供信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。

这样，通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。

来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。

为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。

压力计连接可实现对次级压力的控制。

力士乐REXROTH直动式减压阀

ZDR10D

规格 10

组件系列 5X

大工作压力 20 bar

大流量 80 l/min

叠加阀

油口安装面符合 ISO 440-05-04-0-05

4 个压力等级

4 个可选调整类型：

旋钮

六角套筒和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选（型号“A”）

通道 A、B 或 P 中减压

防腐蚀设计

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。

通过调整类型设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。

通过控制油路 从通道 A 内部提供控制信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。

这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。

来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。

压力计连接用于控制阀的次级压力。

单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。

型号“P”和“B”

对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。

对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。

注意：

在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。

设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。

德国力士乐REXROTH减压阀订货号和型号：

R900410884 ZDR10DA2-5X/150Y

R900410884 ZDR10DA2-52/150Y

R900410880 ZDR10DP2-56/150YM

R900410876 ZDR10DP2-5X/210YM

力士乐REXROTH减压阀ZDR10DP2-5X/150YM

R900410880

标称尺寸10，P2→P1，机械

高功率范围的工业液压阀。可靠的减压至设定值。

滑阀

直动式

压力调节范围5…150巴

带保护帽的六角形

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 160

活塞符号 P2→P1

连接类型 中间板

标称尺寸 10

操作类型 具有机械操作

连接数 5

开关位置数量 2

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 2.44

力士乐REXROTH减压阀-Z ZDR10DA2-5X/150Y

R900410884

标称尺寸10，A2→A1，机械

高功率范围的工业液压阀。可靠的减压至设定值。

闸阀

直接控制

压力调节范围5…150巴

产品特性

连接图像 ISO 4401-05-04-0-05

压力[bar] 315

体积流量[l/min] 80

活塞符号 A2→A1

连接类型 中间板

标称尺寸 10

操作类型 具有机械操作

连接数 5

开关位置数量 2

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 2.56

力士乐REXROTH减压阀ZDR10DP2-5X/75YM

R900410875

公称尺寸 10，P2 → P1，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

直动式

压力设置范围 2…75 bar

六角外壳，带保护帽

压力 [bar] 350

体积流量 [l/min] 160

活塞符号 P2 → P1

连接类型 叠加阀板

标称通径 10

驱动类型 带机械操作

连接数 5

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.48

力士乐REXROTH减压阀

先导式操作

DR系列

尺寸10…32

组件系列5X

工作压力350巴

流量400 l/min

特点

用于底板安装

端口模式符合ISO 5781

用于螺纹连接

作为插装阀

4种调节类型，可选：

旋钮

带六角套筒和保护帽

带刻度的可锁定旋钮

带刻度的旋钮

5个压力额定值

止回阀，可选（仅底板安装）

防腐设计

DR型压力阀是由二次回路控制的先导式减压阀。

减压阀主要由带主阀芯插件的主阀和带调节型的先导控制阀组成。

在静止位置，阀门打开。液压油从通道B经由主滑阀插件无限制地流向通道A。施加在通道A上的压力作用在下部主滑阀侧。同时，压力通过喷嘴施加到主滑阀的弹簧加载侧，并通过通道施加到先导控制阀中的球。它还通过喷嘴、控制管路、止回阀和喷嘴作用在球体上。根据弹簧的设置，将控制滑阀保持在打开位置的阀球前面、通道和弹簧室中会产生压力。

通道B中的液压油可以无限制地通过主滑阀插入件流向通道A，直到通道A中的压力超过弹簧设定的值并打开阀球。控制滑阀向关闭方向移动。

当通道a中的压力与弹簧处设定的压力之间存在平衡状态时，实现所需的减压。从弹簧室返回的先导油总是通过控制管路从外部返回油箱。为了从通道A自由回流到通道B，可以选择性地安装止回阀。压力表连接允许控制通道A中的减压。

安装位置任意

环境温度范围  –30…+50°C（NBR密封；–20…+50°C（FKM密封件）

液压油温度范围  –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）

工作压力  350bar

入口压力  350bar

出口压力  350bar

工作压力范围  10...350bar

粘度范围 10…800mm2/s

容许污染程度液压流体，清洁度等级符合ISO 4406（c）等级20/18/15 2）

德国力士乐REXROTH减压阀订货号和型号：

R900503741 DR10-5-52/200Y

R900594109 DR20-4-52/350YM

R900597233 DR20-5-52/200YM

R900596500 DR30-5-52/200Y

R900597158 DR30-5-52/200YM

力士乐REXROTH减压阀 DR30-5-5X/200YM

R900597158 DR30-5-52/200YM

公称尺寸 30，B → A，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

先导式

连接图 ISO 5781-09-13-0-16

压力 [bar] 350

体积流量 [l/min] 400

活塞符号 B → A

连接类型 板材结构

标称尺寸 30

驱动类型 带机械操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 8.441

力士乐REXROTH减压阀 DR30-5-5X/200Y

R900596500 DR30-5-52/200Y

公称尺寸 30，B → A，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

先导式

连接图 ISO 5781-09-13-0-16

压力 [bar] 350

体积流量 [l/min] 400

活塞符号 B → A

连接类型 板材结构

标称尺寸 30

驱动类型 带机械操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 8.3

力士乐REXROTH减压阀 DR20-5-5X/200YM

R900597233 DR20-5-52/200YM

公称尺寸 20，B → A，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

先导式

连接图 ISO 5781-08-10-0-16

压力 [bar] 350

体积流量 [l/min] 300

活塞符号 B → A

连接类型 板材结构

标称尺寸 20

驱动类型 带机械操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 5.38

力士乐REXROTH减压阀 DR10-5-5X/200Y

R900503741 DR10-5-52/200Y

公称尺寸 10，B → A，机械操作

高性能范围内的工业液压阀。可靠减压至设定值。

滑阀

先导式

连接图 ISO 5781-06-07-0-16

压力 [bar] 350

体积流量 [l/min] 150

活塞符号 B → A

连接类型 板材结构

标称尺寸 10

驱动类型 带机械操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3.68

力士乐四通伺服阀4WS2EM10-52/60B11ET315K8DV
