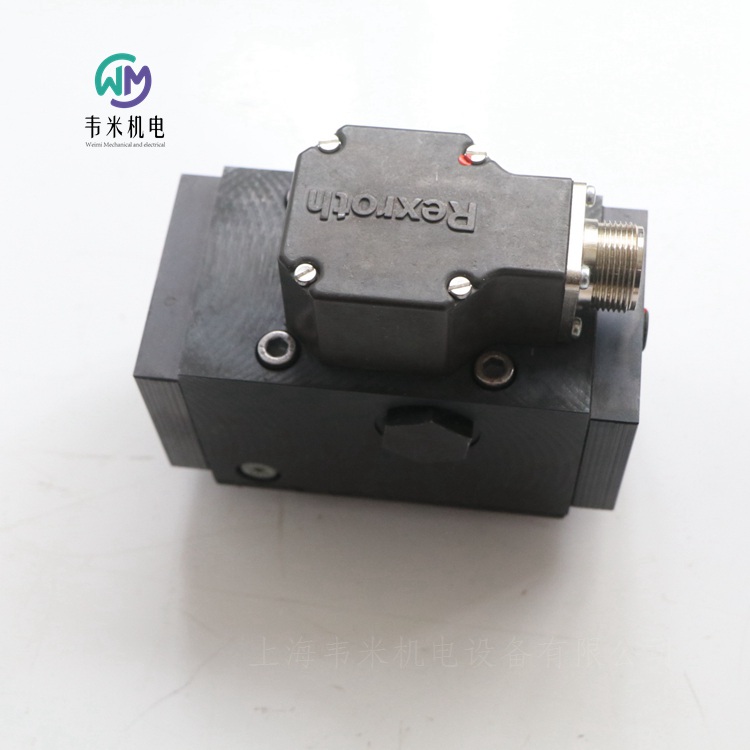

REXROTH伺服方向阀4WS2EM10-52/75B11ET315K8DV，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH四通型号的方向伺服阀

4WS.2E...

规格 10

组件系列 5X

大工作压力 315 bar

大流量 180 l/min

用于控制位置、力、压力或速率的阀

带机械反馈或机械和电气反馈的二级伺服阀

第 1 级喷嘴/挡板放大器

用于底板安装：孔图按 ISO 4401

干燥的控制电机，液压液不得弄脏电磁铁间隙

也用作 3 通结构

无磨损控制阀芯复位元件

在外部控制或通过集成电子元件 (OBE) 控制

阀和集成控制电子元件已进行调节和测试

带液动力补偿的控制阀芯

中心固定的控制阀套，因此对温度和压力的敏感性很低

控制阀套上的压力腔带有间隙密封，因此无密封圈磨损

第 1 级的过滤器可从外部自由检修

产品说明

4WS(E)2EM10-5X/...

4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。

这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。

力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。

控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。控制阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。

因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。

外部控制电子元件，4WS2EM10-5X/... 型（单独订购）

外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。

集成控制电子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型

要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。

4WSE2ED10-5X/...

对于通过复位弹簧的机械控制，此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大，并且作为控制信号馈送到力矩马达。具有附加电气反馈时，与纯机械型号相比，电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时，阀芯位于零范围内。

阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。

注意：更改零电位可能导致系统损坏，故只能由的人员执行。

德国力士乐REXROTH伺服阀订货号和型号：

R901066145 4WS2EM10-5X/75B11ET315K8DV

R901066145 4WS2EM10-52/75B11ET315K8DV

R901065784 4WS2EM10-52/20B11ET315K8DV

R900956874 4WS2EM10-52/30B11ET315K31DV

R900949285 4WS2EM10-52/30B11ET315K31EV

R901020256 4WS2EM10-52/60B11ET315K8DV

R900243941 4WS2EM10-52/75B11ET315K31DV

R900956598 4WS2EM10-5X/75B11T315K31DV

R900956128 4WS2EM10-5X/10B11ET315K31EV

R900781091 4WS2EM10-5X/30B11ET315K31BV

R901043430 4WS2EM10-5X/30B11ET315K8AV

R901237664 4WS2EM10-5X/90B11XNT210K31EV-102

R900750593 4WS2EM10-5X/10B11ET315K8BV

R900909297 4WS2EM10-5X/45B11ET315K31EV

力士乐REXROTH液压元件：

力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。

力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。

力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。

力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。

力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块

力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。

力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。

力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。

力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。

力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。

力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH直动式压力顺序阀

DZ6DP

规格 6

组件系列 5X

大工作压力 315 bar

大流量 60 l/min

用于底板安装

油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）

5 档压力

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选

DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。

通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。

根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。

注意：

对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。

可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。

压力计连接可实现对阀门顺序压力的控制。

德国力士乐REXROTH顺序阀订货号和型号：

R900535880 DZ6DP2-54/315XYM

R900481274 DZ6DP1-5X/150Y

R900959696 DZ6DP2-53/315YMV

R900508019 DZ10DP2-4X/75X

力士乐REXROTH直动式压力顺序阀

ZDZ6D

规格 6

组件系列 4X

大工作压力 210 bar

大流量 60 l/min

叠加阀

油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选（型号“A”）

ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

型号“P”

压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2中不会产生压降。

来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。

压力计连接可实现对阀门顺序压力的控制。

型号“A”

此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。

可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。

力士乐REXROTH直动式压力顺序阀

DZ10DP

规格 10

组件系列 4X

大工作压力 210 bar

大流量 80 l/min

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00

4 个压力等级

4 种调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

带压力计连接

单向阀，可选

DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 A 中的压力达到压缩弹簧的设置值时，控制阀芯将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，且通道 A 中不会产生压降。

通过控制油路从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。

根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。

注意！

对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。

可选择安装单向阀，以实现液压油由通道 B 到通道 A 的自由回流。

压力计连接可实现对阀门顺序压力的控制。

力士乐REXROTH直动式压力顺序阀

ZDZ10D

规格 10

组件系列 5X

大工作压力 210 bar

大流量 80 l/min

叠加阀

油口安装面符合 ISO 4401-05-04-0-05

底板（单独订购）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

带压力计连接

ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

型号“C”

压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 A2达到压缩弹簧的设置值时，控制阀芯将向左移动，从 A2到 A1的连接被打开。从而连接与 A1相连的系统，且通道 A2中不会产生压降。

来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。

压力计连接可实现对阀门顺序压力的控制。

型号“A”

此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。

型号“P”

通过此型号，压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。

力士乐REXROTH先导式压力顺序阀

DZ

DZ20-2-52/200Y

规格 10 … 32

组件系列 5X

大工作压力 315 bar

大流量 600 l/min

适用于作为预加载、跟踪和切换阀应用

用于底板安装

孔图按 ISO 5781

作为插装阀

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选

DZ 型阀是一种先导式压力顺序阀。

用于与压力相关的次级系统连接。

压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。

根据先导油供油和先导油回油及相应功能，进行了如下区分：

DZ. . -.-5X/… 型预载阀

施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。

DZ. . -.-5X/.X… 型预载阀号

大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。

DZ. . -.-5X/.Y… 型顺序阀型

大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。

DZ. . -.-5X/.XY… 型油路阀

大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。

德国力士乐REXROTH顺序阀订货号和型号：

R900535769 DZ10-1-5X/100Y

R900597547 DZ10-1-5X/200

R900599114 DZ10-1-5X/200Y

R900710220 DZ10-2-5X/50X

R900537692 DZ10-2-5X/50YM

R900502897 DZ10-2-5X/100

R900596755 DZ10-2-52/200

R900596661 DZ10-2-52/200Y

R900552999 DZ10-2-52/200YV

R900518901 DZ20-1-5X/100XY

R900599116 DZ20-1-52/200Y

R900599115 DZ20-1-5X/200YM

R900596858 DZ20-2-5X/200

R900596588 DZ20-2-52/200XY

R900501493 DZ20-2-5X/200X

R900596863 DZ20-2-52/200Y

R900597717 DZ20-2-5X/315XY

R900596906 DZ30-2-52/200

力士乐REXROTH先导式减压阀

DR

规格 10 … 25

组件系列 1X; 4X

大工作压力 315 bar

用于底板安装

孔图按 ISO 5781

用于螺纹连接

作为插装阀

4 个可选调整类型：

旋钮

六角套筒和保护帽

带刻度可锁定旋钮

带刻度旋钮

4 个压力等级

DR 型压力阀是一种先导式减压阀。用于降低系统压力。

它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（底板安装）。

在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。

如果出口通道中的压力超过弹簧上设定的值，则先导座开启。

液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。

主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。

对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。

力士乐REXROTH先导式减压阀

Z3DR10

规格 10

组件系列 1X

大工作压力 350 bar

大流量 120 l/min

叠加阀

油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）

4 个压力等级，可选

2 种调整类型，可选：

内六角主轴和保护帽

带刻度可锁定旋钮

防腐蚀设计

Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。

此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。

力士乐先导式减压阀的特点是稳定性高且滞后低。

利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。

若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。

德国力士乐REXROTH减压阀订货号和型号：

R901435208 Z3DR10VA2-10/200V

R901160168 Z3DR6VP2-10/200MSV

R901418087 Z3DR6VP3-10/315V

力士乐REXROTH先导式减压阀

类型 3DR

特点

-用于减少（P 到 A）和限制（A 到 T）系统压力的阀

-用于底板安装

-油口安装面符合 ISO 4401-07-07-0-05

-符合样本 RC 45056 的底板（单独订购）

-4 个压力等级

-4 个调节元件，可选：

-旋钮

-六角套筒和保护帽

-带刻度可锁定旋钮

-带刻度旋钮

功能

类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。

减压阀主要由带有控制阀芯的主阀和带有压力调节元件的先导控制阀组成。

在开始位置时，阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔向压缩弹簧对面的阀芯区域施加的。同时，还通过节流孔向控制阀芯的弹簧负载侧施加压力，以及通过通道向先导控制阀的滚珠施加压力。

根据压缩弹簧的设置，滚珠的上游和管道内建立液压压力，并将控制阀芯保持在打开位置。液压油从通道 P 通过控制阀芯流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧设置的压力值，并提升滚珠。控制阀芯向闭合位置移动。当通道 A 内的压力与压缩弹簧设置的压力值达到平衡时，则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时，控制阀芯被进一步压缩压缩弹簧。这样通过控制阀芯上的控制阀口打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路从弹簧腔外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口检查通道 A 内的减压。

技术数据

重量  8kg

安装位置 可选

环境温度范围 –30至+50°C

液压

公称压力 315bar

工作压力

油口 P 315bar

油口 A 250bar

油口 Y 单独，无压地到油箱

压力设置 –

小 bar 视流量而定

大 bar 50; 100; 200; 250

流量 220l/min

液压油 符合 DIN 51524 ）的矿物油（HL，HLP）（适用于 NBR 和 FKM 密封件）；符合VDMA 24568 的可快速生物降解液压油（另请参阅RC 90221）；HETG（菜籽油）（适用于 NBR 和 FKM 密封件））；HEPG（聚）（仅适用于 FKM 密封件））；HEES（合成酯）（仅适用于 FKM 密封件））；可应要求提供其它液压油

液压油温度范围

–30 至 +80°C （NBR 密封件）

–20 至 +80°C （FKM 密封件）

粘度范围 10 至 800mm2/s

液压油的允许污染度 - 符合 ISO 4406（c）规定的清洁度等级 等级 20/18/15 （在液压系统中必须遵循规定的组件清洁度等级。有效过滤可防止发生故障，同时还可延长组件使用寿命。））有关过滤器的选择，请参阅样本 RC 50070，RC 50076，RC 50081，RC 50086，RC 50087 和 RC 50088。

德国力士乐REXROTH先导式减压阀订货号和型号：

R900917775 3DR16P5-53/250Y/00M

力士乐REXROTH双单向节流阀

Z2FS6

规格 6

组件系列 4X

大工作压力 315 bar

大流量 80 l/min

叠加阀

油口安装面符合 DIN 24340，形式 A

油口安装面符合 ISO 4401-03-02-0-05（带孔）

用于限制 2 个执行机构油口的主油流量或先导油流量。

4 种调整类型：

带锁紧螺母和保护帽的调节螺钉

带刻度可锁定旋钮• 内六角带刻度主轴• 带刻度旋钮

用于供油或回油节流

Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。

彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。

如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。

从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。

主流量限制 （型号“2Q”）

要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。

先导流量限制 （型号“1Q”）

通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。

德国力士乐REXROTH节流阀订货号和型号：

R900481621 Z2FS6-2-4X/1Q

R900481621 Z2FS6-2-44/1Q

R900481623 Z2FS6-2-4X/1QV

R900481623 Z2FS6-2-46/1QV

R900481624 Z2FS6-2-43/2QV

R900481624 Z2FS6-2-44/2QV

R900481624 Z2FS6-2-4X/2QV

R900481624​ Z2FS6-2-46/2QV

R900581526 Z2FS6A2-4X/1QV

R900427254 Z2FS6A2-4X/2Q

R900582719 Z2FS6-5-44/1QV

R900476838 Z2FS6-5-4X/2QV

R900441810 Z2FS6-7-4X/2QV

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

力士乐节流阀 Z2FS6-2-4X/2QV

R900481624 Z2FS6-2-46/2QV

公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。

叠加式

带锁紧螺母的调节螺钉

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.04

REXROTH伺服方向阀4WS2EM10-52/75B11ET315K8DV
