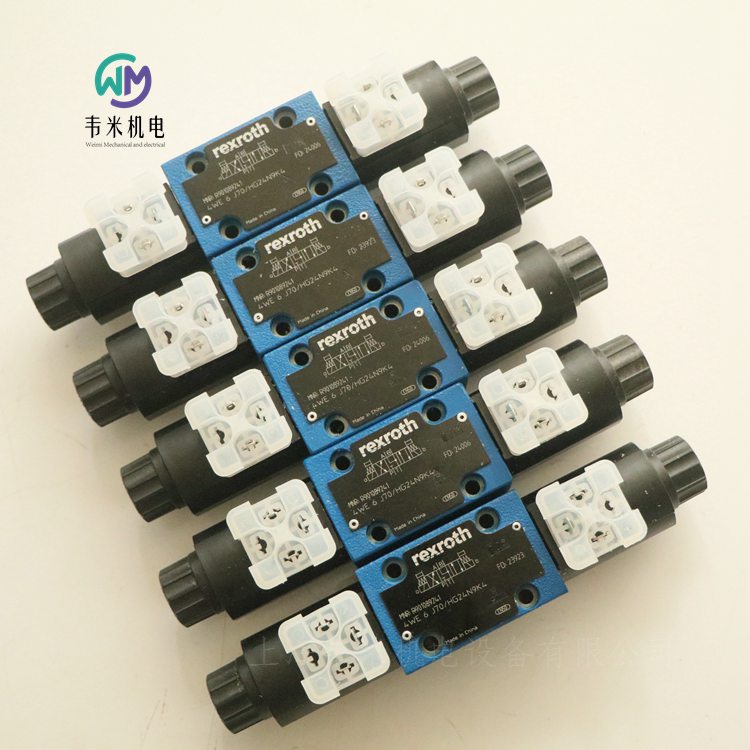

力士乐REXROTH电磁阀4WE6J7X/HG24N9K4

R901089241 4WE6J70/HG24N9K4

标称尺寸6，符号J，磁力操作，24 V DC

中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。

直动式

滑阀

产品特性

连接图像

ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 60

活塞符号 符号J

控件 磁性驱动

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.58

力士乐REXROTH液压比例方向阀

R900954067 4WRA10W1-60-2X/G24K4/V

公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W1

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.96

力士乐REXROTH液压比例方向阀

R900575765 4WRA10W1-60-2X/G24N9K4/V

公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

最大工作压力[bar] 315

最大流量[l/min] 75

滑阀符号 符号W1

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.96

力士乐REXROTH液压比例方向阀

R900577424 4WRA10W30-2X/G24K4/V

公称尺寸 10，符号 W，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图

ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.02

力士乐REXROTH液压比例方向阀

R900922441 4WRA10W30-2X/G24N9K4/V

公称尺寸 10，符号 W，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.92

力士乐REXROTH液压比例方向阀

R900902097 4WRA10E60-2X/G24N9K4/V

公称尺寸 10，符号 E，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.96

力士乐REXROTH液压比例方向阀

R900954062 4WRA10E1-30-2X/G24K4/V

公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

最大工作压力[bar] 315

最大流量[l/min] 75

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.9

力士乐REXROTH液压比例方向阀

R900908297 4WRA10E1-30-2X/G24N9K4/V

公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.98

力士乐REXROTH液压比例方向阀

R900954063 4WRA10E1-60-2X/G24K4/V

公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.99

力士乐REXROTH液压比例方向阀

R900908978 4WRA10E1-60-2X/G24N9K4/V

公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.9

力士乐REXROTH液压比例方向阀

R900954060 4WRA10E30-2X/G24K4/V

公称尺寸 10，符号 E，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.94

力士乐REXROTH液压比例方向阀

R900921739 4WRA10E30-2X/G24N9K4/V

公称尺寸 10，符号 E，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.98

力士乐REXROTH液压比例方向阀

R900954061 4WRA10E60-2X/G24K4/V

公称尺寸 10，符号 E，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.

力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE

规格 6, 10

组件系列 2X

大工作压力 315 bar

大流量 75 l/min

不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。

设置：

阀门的基本构成包括：

带连接面的壳体 (1)

带有压缩弹簧（3 和 4）的控制阀芯 (2)

带对中螺纹的线圈（5 和 6）

集成电子元件 (7)

线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置

通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)

控制阀芯 (2) 与电气输入信号成比例地向左移动

通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

关闭线圈 (6)

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

带两个阀芯位置的阀门（型号 4WRA...A...）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

型号详情举例：

4WRAE6E30-23/G24K31/A1V

4→4 个主油口

WRAE →带集成电子元件的比例方向阀

6→ 通径6（通径6，通径10）

E→油路机能型（E,E1,W,W1,EA,WA）

30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）

        额定流量10通径 （30 l/min，60 l/min）

23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）

G24→电源电压 24 V

K31→连接器 DIN EN 175201-804

A1→控制值 ±10 V（F1=控制值 4 至 20 mA）

V→密封材料FKM 密封件（M=NBR 密封件）

液压

型号   4WRAE

规格  6   10

安装位置  任意位置，好为水平

周围温度范围  -20 … +50°C

存储温度范围  -20 … +80°C

重量：2.2kg   6.8kg

液压油 符合 DIN 51524 规定的矿物油（HL、HLP）

液压油温度范围  -20 … +80°C（+40 … +50℃）

粘度范围  20 … 380mm²/s（30 … 46mm²/s）

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)

滞后  ≤ 5%

反向死区  ≤ 1%

响应灵敏度  ≤ 0.5%

电气

电压类型 直流电压

大线圈电流  2.5A

大电流消耗

放大器  1.8A

放大器（脉冲电流）  3A

电磁线圈电阻

20 °C 时的低温值  2Ω

大高温值  3Ω

启动时间  100%

高线圈温度+ 150°C

电源  24VDC

电源电压范围  19 … 35V

控制值输入"A1"  ± 10V

控制值输入范围“F1”  4 … 20mA

德国力士乐REXROTH比例阀物料号和型号：

R900954071 4WRAE6E30-23/G24K31/A1V

R900965674 4WRAE10E60-2X/G24K31/F1V

R900954083 4WRAE10E60-2X/G24K31/A1V

R900558356 4WRAE10E60-2X/G24N9K31/A1V

R900929318 4WRAE10E60-2X/G24N9K31/F1V

R900710530 4WRAE10W60-2X/G24K31/F1V

R900954088 4WRAE10W60-22/G24K31/A1V

R900900988 4WRAE10W60-2X/G24N9K31/A1V

R900920055 4WRAE10W60-2X/G24N9K31/F1V

R900954089 4WRAE10W1-60-2X/G24K31/A1V

R900732536 4WRAE10W1-60-2X/G24K31/F1V

R900936006 4WRAE10W1-60-2X/G24N9K31/A1V

R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE

规格 6

组件系列 2X

大工作压力 315 bar

大流量 80 l/min

带电气位置反馈和外部电子元件的直动式比例方向阀

调整体积流量的方向和大小

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

型号 4WRE...-2X/...

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体 (1)

带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)

带对中螺纹的线圈（7 和 8）

位置传感器 (9)

线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置

可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)

控制阀芯 (2) 与电气输入信号成比例地向左移动

通过具有渐进流量特性的节流横截面，

进行从 P 到 A 及从 B 到 T 的连接

关闭线圈 (8)

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

功能：

在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

重要注意事项：

PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！

带两个阀芯位置的阀门：（型号 4WRE…A...）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

型号示例：

4WRE6V16-22/G24K4/V

4→4 个主油口

WRE→带电气位置反馈的比例方向阀

6→通径6（通径10）

V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）

16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）

       额定流量 NG10（25 l/min，50 l/min，75 l/min）

22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）

G24→电源电压 24 V

K4→连接器 DIN EN 175301-803

V→FKM 密封件（M=NBR 密封件）

型号  4WRE

规格  6

安装位置  任意位置，好为水平

周围温度范围  -20 … +70°C

存储温度范围  -20 … +80°C

重量  2.2kg

MTTFD 值符合 EN ISO 13849  150y

大工作压力  315bar

大工作压力

接口 P  315bar

接口 T 210 bar

Anschluss A 315 bar

油口 B  315bar

大流量  80l/min

额定流量  4l/min  8l/min  16l/min  32l/min

液压油  HL、HLP

液压油温度范围  -20 … +80°C（+40 … +50℃）

粘度范围  20 … 380mm²/s（30 … 46mm²/s）

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级

等级 20/18/15 符合 ISO 4406 (c)

滞后  ≤ 0.1%

反向死区  ≤ 0.05%

响应灵敏度  ≤ 0.05%

更改下列项时的零位漂移

液压油温度  ≤ 0.15%/10 K

工作压力  ≤ 0.1%/100 bar

电气

规格  6

电压类型  直流电压

大电流消耗

（放大器）  2A

（放大器（脉冲电流））  3A

电磁线圈电阻

20 °C 时的低温值  2.65Ω

大高温值  4.05Ω

启动时间 100%

高线圈温度  150°C

防护等级符合 DIN EN 60529  IP65（如果使用的是适合且正确安装的连接插头。）

电源  24V

电源电压范围  19,4 … 35V

德国力士乐REXROTH比例阀物料号和型号：

R901036556 4WRE6V16-22/G24K4/V-822
