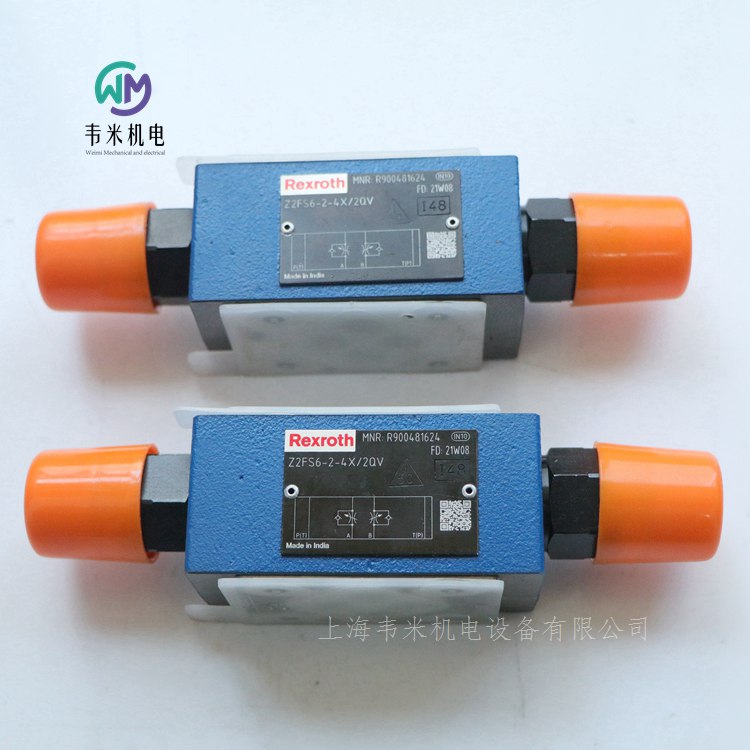

力士乐叠加式节流阀Z2FS6-2-4X/2QV，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

力士乐节流阀 Z2FS6-2-4X/2QV

R900481624 Z2FS6-2-46/2QV

公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。

叠加式

带锁紧螺母的调节螺钉

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.04

力士乐REXROTH节流反弹阀

R900523737 Z2FS10-3-3X/V

公称尺寸 10；A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

液压阀，流量控制阀，节流阀，节流止回阀

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地节流至设定值。

直动式

带刻度的可锁定旋钮

产品属性

连接图 ISO 4401-05-04-05

产品系列 Z2FS10

工作压力[bar] 315

流量[l/min] 160

滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1

连接类型 叠加式

尺寸 10

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 3.39

力士乐REXROTH节流阀

R900517812 Z2FS10-5-3X/V

公称尺寸 10，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械式

高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。

滑阀

直动

内六角带刻度主轴

压力 [bar] 350

体积流量 [l/min] 160

活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

连接类型 叠加阀板

标称尺寸 10

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 2.93

力士乐REXROTH单向节流阀

Z2FS16

规格 16

组件系列 3X

大工作压力 350 bar

大流量 250 l/min

叠加阀

油口安装面符合 ISO 4401-07-07-0-05

限制 2 个执行机构油口的流量

调节方式： 调节杆带内六角孔

进油或回油节流

Z2FS16型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。

对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。

如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。

同时，通道 A1中的液压油通过孔导入到活塞侧。

主动压力和弹簧力使节流阀芯保持在节流位置。

从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。

流量限制

要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。

德国力士乐REXROTH节流阀订货号和型号：

R900459203 Z2FS16-8-3X/S

R900459203 Z2FS16-8-31/S

R900457256 Z2FS16-8-31/S2

R900457256 Z2FS16-8-3X/S2

力士乐REXROTH节流反弹阀

R900473688 Z2FS16-8-3X/S2V

公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

液压阀，流量控制阀，节流阀，节流止回阀

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地节流至设定值。

内六角形

直动式

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 Z2FS16

工作压力[bar] 350

流量[l/min] 250

滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1

连接类型 叠加式

尺寸 16

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 4.38

力士乐REXROTH节流阀Z2FS16-8-3X/S2

R900457256 Z2FS16-8-31/S2

公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。

内六角主轴

直动式

连接图 ISO 4401-07-07-0-05

压力 [bar] 350

体积流量 [l/min] 250

活塞符号 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1

连接类型 叠加阀板

标称尺寸 16

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 4.46

力士乐REXROTH节流反弹阀 Z2FS16-8-3X/S

R900459203 Z2FS16-8-31/S

公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。

内六角主轴

直动式

连接图 ISO 4401-07-07-0-05

压力 [bar] 350

体积流量 [l/min] 250

活塞符号 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1

连接类型 叠加阀板

标称尺寸 16

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 4.42

力士乐REXROTH单向节流阀

Z2FS22

规格 25

组件系列 3X

大工作压力 350 bar

大流量 360 l/min

叠加阀

油口安装面符合  ISO 4401-08-08-0-05

用于一个或两个执行元件接口的主流量或控制流量的限制

调节方式： 调节杆带内六角孔

用于供油或回油节流

防腐蚀设计

Z2FS22型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。

对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。

如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。

同时，通道 A1中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。

从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。

流量限制

要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。

德国力士乐REXROTH节流阀订货号和型号：

R900443176 Z2FS22-8-31/S2

R900340002 Z2FS22B8-3X/S2

R971893675 Z2FS22-3X/S2

R900456783 Z2FS22-8-3X/S

R900468786 Z2FS22-8-3X/S2V

力士乐REXROTH节流反弹阀

R900456783 Z2FS22-8-3X/S

公称尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

液压阀，流量控制阀，节流阀，节流止回阀

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地节流至设定值。

内六角形

直动式

产品属性

连接图 ISO 4401-08-08-05

产品系列 Z2FS22

工作压力[bar] 350

流量[l/min] 360

滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1

连接类型 叠加式

尺寸 25

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.76

力士乐REXROTH节流反弹阀

R900340002 Z2FS22B8-3X/S2

公称尺寸 25，B1 → B2 或 B2 → B1，机械操作

液压阀，流量控制阀，节流阀，节流止回阀

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地节流至设定值。

内六角形

直动式

产品属性

连接图 ISO 4401-08-08-05

产品系列 Z2FS22

工作压力[bar] 350

流量[l/min] 360

滑阀符号 B1→B2或B2→B1

连接类型 叠加阀

尺寸 25

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.6

力士乐REXROTH节流反弹阀

R900468786 Z2FS22-8-3X/S2V

公称尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

液压阀，流量控制阀，节流阀，节流止回阀

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

高性能范围内的工业液压阀。将流量可靠地节流至设定值。

内六角形

直动式

产品属性

连接图 ISO 4401-08-08-05

产品系列 Z2FS22

工作压力[bar] 350

流量[l/min] 360

滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1

连接类型 叠加式

尺寸 25

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.84

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。

力士乐REXROTH节流反弹阀 Z2FS22-8-3X/S2

R900443176

公称尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作

高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。

内六角主轴

直动式

连接图 ISO 4401-08-08-0-05

大压力 [bar] 350

大体积流量 [l/min] 360

活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

连接类型 叠加阀板

标称尺寸 25

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 6.841

力士乐REXROTH二通流量控制阀

2FRM6B

规格    6通径

重量    1.3kg

安装位置   任意

组件系列 3X

大流量 32 l/min

周围温度范围   -20 … +50℃

大工作压力   315bar

小压差   6 … 14bar

液压油温度范围   -20 … +80℃

粘度范围   10 … 800mm²/s

油口安装面符合 DIN 24340 形式 A

底板（单独订购）

单向阀，可选

2 种调整类型，可选：

-带刻度旋钮

-带刻度可锁定旋钮

一般信息

2FRM 型流量控制阀是一种二通流量控制阀。

它用于保持流量稳定，而不受压力和温度的影响。

这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。

2FRM 6 B…MV

型流量控制阀（不带 外部闭合， 不带 单向阀）

从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。

没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。

压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。

为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。

德国力士乐REXROTH流量控制阀订货号和型号：

R900205577 2FRM6B36-3X/0,2QMV

R900205509 2FRM6B36-3X/10QRV

R900205514 2FRM6B36-3X/32QMV

R900209927 2FRM6B76-34/10QRV

R900205521 2FRM6B76-3X/16QMV

R900205523 2FRM6B76-3X/25QMV

R900205510 2FRM6B36-3X/16QMV

R900216559 2FRM6A76-3X/16QMV

R900205512 2FRM6B36-3X/25QMV

R900986124 2FRM6A36-3X/32QMV

R900205517 2FRM6B36-3X/3QRV

R900205515 2FRM6B36-33/32QRV

R900205519 2FRM6B36-32/6QRV

R900205511 2FRM6B36-33/16QRV

R900205513 2FRM6B36-32/25QRV

R900205508 2FRM6B36-3X/10QMV

力士乐REXROTH二通流量控制阀

2FRM

组件系列 3X

规格   10通径   16通径

重量   5.6kg   11.3kg

温度范围   -20 … +80°C

大工作压力 315 bar

小压差  3 … 7bar   5 … 12bar

大流量 160 l/min

粘度范围  10 … 800mm²/s

用于底板安装

油口安装面符合 DIN 24340 形式 G 和 ISO 6263

机械起动

压力补偿器行程限制，可选

启动跃变降低

通过流向调整板在双向上调速

2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。

通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。

由于节流点采用了节流孔设计，因此不会受到温度的影响。

通过单向阀实现从通道 B 到通道 A 的自由回流。

调节流量只能从通道 A 流向 B。

为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。

德国力士乐REXROTH流量控制阀订货号和型号：

R900424887 2FRM10-31/10L

R900423261 2FRM10-31/50LB

R900423261 2FRM10-3X/50LB

R900424902 2FRM16-32/160LB

R900423251 2FRM10-3X/16L

R900420286 2FRM10-3X/50L

R900424905 2FRM16-3X/100L
