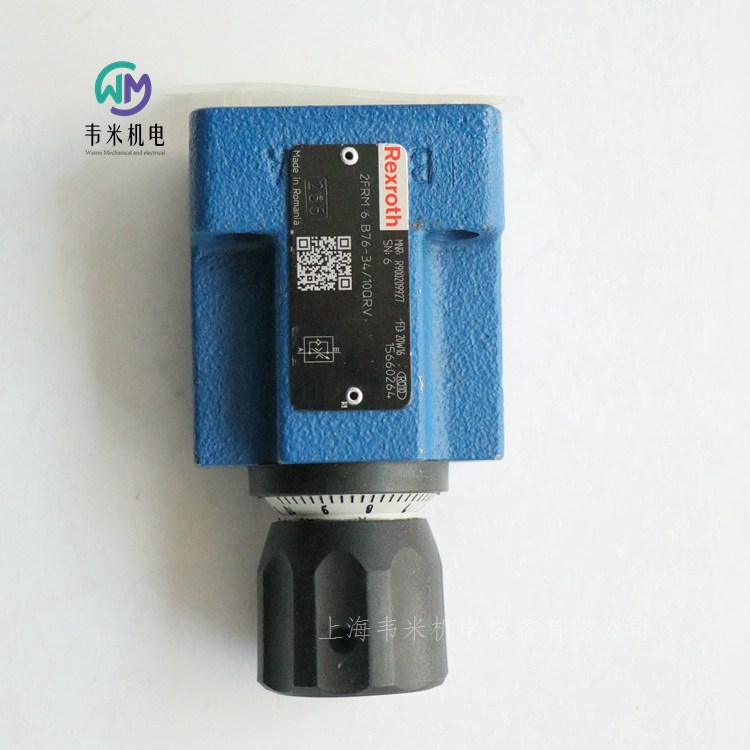

REXROTH流量控制阀2FRM6B76-34/10QRV，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！





力士乐REXROTH二通流量控制阀

2FRM6B

规格    6通径

重量    1.3kg

安装位置   任意

组件系列 3X

大流量 32 l/min

周围温度范围   -20 … +50℃

大工作压力   315bar

小压差   6 … 14bar

液压油温度范围   -20 … +80℃

粘度范围   10 … 800mm²/s

油口安装面符合 DIN 24340 形式 A

底板（单独订购）

单向阀，可选

2 种调整类型，可选：

-带刻度旋钮

-带刻度可锁定旋钮

一般信息

2FRM 型流量控制阀是一种二通流量控制阀。

它用于保持流量稳定，而不受压力和温度的影响。

这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。

2FRM 6 B…MV

型流量控制阀（不带 外部闭合， 不带 单向阀）

从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。

没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。

压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。

为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。

德国力士乐REXROTH流量控制阀订货号和型号：

R900205577 2FRM6B36-3X/0,2QMV

R900205509 2FRM6B36-3X/10QRV

R900205514 2FRM6B36-3X/32QMV

R900209927 2FRM6B76-34/10QRV

R900205521 2FRM6B76-3X/16QMV

R900205523 2FRM6B76-3X/25QMV

R900205510 2FRM6B36-3X/16QMV

R900216559 2FRM6A76-3X/16QMV

R900205512 2FRM6B36-3X/25QMV

R900986124 2FRM6A36-3X/32QMV

R900205517 2FRM6B36-3X/3QRV

R900205515 2FRM6B36-33/32QRV

R900205519 2FRM6B36-32/6QRV

R900205511 2FRM6B36-33/16QRV

R900205513 2FRM6B36-32/25QRV

R900205508 2FRM6B36-3X/10QMV

R983032407 2FRM6B36-2X/0.6QRV

R900207275 2FRM6B38-3X/0,6QRVSO23



力士乐REXROTH叠加式单向阀

R901298613 Z1S6B15-4X/V

公称尺寸 6，B1 → B2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 B1→B2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78



力士乐REXROTH叠加式单向阀

R901086070 Z1S6A05-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

通道A无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78



力士乐REXROTH叠加式单向阀

R901086077 Z1S6B05-4X/V

公称尺寸 6，B1 → B2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

通道B无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 B1→B2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78



力士乐REXROTH叠加式单向阀

R901220126 Z1S6C15-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78



力士乐REXROTH叠加式单向阀

R901086081 Z1S6C05-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

通道A无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78



力士乐REXROTH叠加式单向阀

R901086601 Z1S6P05-4XVS090

公称尺寸 6，P2 → P1，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

P通道无泄漏堵塞

特殊类型90

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 P2→P1

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.77



力士乐REXROTH叠加式单向阀

R901086037 Z1S6F05-4X/V

公称尺寸 6，P2 → P1，T1 → T2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

P和T通道无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 P2→P1，T1→T2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.76



力士乐REXROTH叠加式单向阀

R901086086 Z1S6C30-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力3 bar

直接驱动

通道A无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78





力士乐REXROTH单向阀Z1S6T05-4X/V

R901086058 Z1S6T05-40/V

高功率范围的工业液压阀。在选定的连接处可靠地切断油流。

开启压力0.5巴

阀座阀

直接操作

产品特性

连接图像 ISO 4401-03-02-0-05

产品系列 Z1S6

压力[bar] 350.

体积流量[l/min] 40

活塞符号 T1→T2

连接类型 中间组件

标称尺寸 6

操作类型 具有机械操作

连接数 4

开关位置数量 2

电气连接说明 0

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78



博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。

博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。

力士乐REXROTH叠加式单向阀 Z1S6T05-4X/V

R901086058

公称尺寸 6，T1 → T2，机械操作

高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。

座阀

直动式

开启压力 0.5 bar

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 40

油路符号 T1 → T2

连接类型 中间组装

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.78





力士乐REXROTH单向阀

Z1S 10

规格 10

组件系列 4X

大工作压力 350 bar

大流量 100 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05

多种单通道和双通道阻塞功能

由于阀心采用高性能塑料制成，因此具有的密封性

防腐蚀设计

通过更换外部密封圈可轻松调节为用于特殊液压油

由于单向阀安装套件可单独使用，因此可以经济高效地更换磨损部件

带测量油口，可选

单向节流阀，可选

Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。

它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。

塑料锥阀芯的行程受塑料弹簧座限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将塑料锥阀芯保持在闭合位置。在低压 （0.1 x p大）时已实现佳密闭性。

注意:

对于塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！在组件侧，密封圈（常见）用于密封下游安装的装配。

已安装的塑料弹簧座具有密封功能，不予以拆除或损坏！出于整体结构考虑（预载），需要塑料弹簧座的凸出部分。随着所含液压油体积和温度变化，可能会发生静态压力变化，这不是由阀座表面泄漏引起的。

德国力士乐REXROTH单向阀订货号和型号：

R901274767 Z1S10A05-2B05-2-41/F

R901280744 Z1S10P05-2-4X/F





力士乐REXROTH单向阀

S6…S30 A..-1X/...

规格 6 … 30

组件系列 1X

大工作压力 450 bar

大流量 450 l/min

用于螺纹连接（内螺纹）

无泄漏地阻塞一个方向上的流量

具有多种开启压力，可选

德国力士乐REXROTH单向阀订货号和型号：

R900422881 S6A1.0/

R900422886 S8A1.0/

R900422888 S8A3.0/

R900420531 S10A1.0/

R900420521 S15A3.0/

R900420525 S20A1.0/



力士乐REXROTH单向阀，插装式设计

M-SR 6...30

规格 6 … 30

组件系列 1X

大工作压力 420 bar

大流量 400 l/min

用于在油路块设计中安装

作为角阀

作为直通阀

无泄漏地阻塞一个方向上的流量

具有多种开启压力，可选

德国力士乐REXROTH单向阀订货号和型号

R900346083 M-SR8KE05-1X

R900361981 M-SR8KE00-1X/

R900346082 M-SR15KE30-1X/

R900357718 M-SR8KE05-1X/V

R900345745 M-SR10KE02-1X

R900344549 M-SR10KE05-1X

R900344549 M-SR10KE05-1X/

R900346857 M-SR10KE15-1X

R900346936 M-SR10KE30-1X

R900345372 M-SR15KE05-1X

R900345744 M-SR20KE02-1X

R900340979 M-SR20KE05-1X

R900344778 M-SR25KE05-1X

R900344778 M-SR25KE05-1X/

R900350797 M-SR30KE05-1X/V



力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/

R900344778 M-SR25KE05-1X/

单向阀，插装式

工作压力 250 bar (3600 psi)

流量 300 l/min (80 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 250

油口数量 2

体积流量 [l/min] 300

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 300

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.3232



力士乐REXROTH液压单向阀 M-SR 8 KE05-1X/

R900346083 M-SR8KE05-1X/

单向阀，插装式

工作压力 420 bar (6000 psi)

流量 35 l/min (9.3 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 420

油口数量 2

体积流量 [l/min] 35

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 35

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.0269



力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/

R900344778

单向阀，插装式

工作压力 250 bar (3600 psi)

流量 300 l/min (80 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 250

油口数量 2

体积流量 [l/min] 300

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 300

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.3232



力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/

R900344549 M-SR10KE05-1X/

单向阀，插装式

工作压力 420 bar (6000 psi)

流量 50 l/min (13 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 420

油口数量 2

体积流量 [l/min] 50

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 50

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.0476



力士乐REXROTH液压单向阀 M-SR 8 KE00-1X/

R900361981 M-SR8KE00-1X/

单向阀，插装式

工作压力 420 bar (6000 psi)

流量 35 l/min (9.3 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 420

油口数量 2

体积流量 [l/min] 35

阀心滑阀 阀座设计

直动 - 先导式 直动式

额定流量 [l/min] 35

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.027





力士乐REXROTH先导式单向阀

Z2S 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

用于一个或两个执行机构油口的无泄漏阻塞，可选

具有多种开启压力，可选（请参阅订货代码）

带预开口，可选

单向阀安装套件可单独使用

可应要求提供特殊型号

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

注意：

如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

德国力士乐REXROTH单向阀订货号和型号：

R900347495 Z2S6-1-6X/

R900347504 Z2S6-1-6X/V

R900347495 Z2S6-1-66/

R900347504 Z2S6-1-66/V

R901374869 Z2S6-1-66/V/60

R900347496 Z2S6-2-6X/

R900347505 Z2S6-2-64/V

R900347505 Z2S6-2-66/V

R900347501 Z2S6B1-66/

R900347498 Z2S6A1-6X/

R983030685 Z2S6-A1-6XIN010

R900347498 Z2S6-A1-6X

R900347499 Z2S6A2-6X/

R900347501 Z2S-6B1-6X







力士乐REXROTH叠加式单向阀 Z2S6A1-6X/

R900347498 Z2S6A1-66/

公称尺寸 6，A1 → A2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 A 中的无泄漏阻塞

开启压力 1.5 bar

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1 → A2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.94



力士乐REXROTH叠加式单向阀 Z2S6-2-6X/

R900347496 Z2S6-2-6X/

公称尺寸 6，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 3 bar

通道 A 和 B 中的无泄漏阻塞

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1→A2，B1→B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.9601



力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V

R900347504 Z2S6-1-66/V

公称尺寸 6，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 A 和 B 中的无泄漏阻塞

开启压力 1.5 bar

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1→A2，B1→B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.956801



博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。

博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。

力士乐REXROTH叠加式单向阀 Z2S6B1-6X/

R900347501 Z2S6B1-66/

公称尺寸 6，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 B 中的无泄漏阻塞

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 B1 → B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.945



力士乐REXROTH先导式单向阀

Z2S 10

规格 10

组件系列 3X

大工作压力 315 bar

大流量 120 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

带预开口（标准）；不带预开口（可选）

单向阀安装套件可单独使用

防腐蚀设计

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH单向阀订货号和型号：

R900407424 Z2S10A1-3X/

R900407424 Z2S10A1-37/

R900407440 Z2S10A1-3X/V

R900407394 Z2S10-1-34

R900407394 Z2S10-1-3X/

R900421985 Z2S10-2-3X

R900421985 Z2S10-2-37/



力士乐REXROTH单向阀Z2S10A1-3X/

R900407424 Z2S10A1-37/

公称尺寸 10，A1 → A2，机械操作

高功率范围的工业液压阀。在选定的连接处可靠地切断油流。

阀座阀

直接操作

开启压力1.5巴

产品特性

连接图像 ISO 4401-05-04-0-05

产品系列 Z2S10

压力[bar] 315

体积流量[l/min] 120

活塞符号 A1→A2

连接类型 中间组件

标称尺寸 10.

操作类型 具有机械操作

连接数 4.

开关位置数量 2.

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.64



力士乐REXROTH先导式单向阀

Z2S 16

规格 16

组件系列 5X

大工作压力 315 bar

大流量 300 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-07-07-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

带预开口

单向阀安装套件可单独使用

防腐蚀设计

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH液压锁订货号和型号：

R900328797 Z2S16-1-51/

R900402493 Z2S16A2-51/

R900402493 Z2S16A2-5X

R900328799 Z2S16B1-51



力士乐REXROTH叠加式单向阀 Z2S16-1-5X/

R900328797 Z2S16-1-51/

公称尺寸 16，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。

座阀

直动式

连接图 ISO 4401-07-07-0-05

压力 [bar] 315

体积流量 [l/min] 300

活塞符号 A1→A2，B1→B2

连接类型 中间组装

标称尺寸 16

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 6.86



力士乐REXROTH先导式单向阀

Z2S 22

规格 25

组件系列 5X

大工作压力 315 bar

大流量 450 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-08-08-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

预开口标准

单向阀安装套件可单独使用

可应要求提供特殊型号

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH单向阀订货号和型号：

R900433031 Z2S22-2-51/

R900433031 Z2S22-2-5X

R900432915 Z2S22-1-51

R900433032 Z2S22A1-51/

R900433037 Z2S22B1-51/



力士乐REXROTH叠加式单向阀 Z2S22A1-5X/

R900433032 Z2S22A1-51/

公称尺寸 25，A1 → A2，机械操作

高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。

座阀

直动式

连接图 ISO 4401-08-08-0-05

压力 [bar] 315

体积流量 [l/min] 450

活塞符号 A1 → A2

连接类型 中间组装

标称尺寸 25

驱动类型 带机械操作

连接数 4

开关位置数 2

电气连接说明 0

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 12.72





力士乐REXROTH先导式单向阀

SV 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

用于底板安装

油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00

用于一个执行机构油口的无泄漏阻塞

带内部先导油回油

具有多种开启压力，可选

带或不带预开口，可选

单向阀安装套件可单独使用

耐腐蚀设计，可选

SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。

座阀允许流体从方向 A 流向 B，而无需外部先导压力。

条件： pA > pB + 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。

油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。

为确保座阀主动打开，控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。

因此，提供了以下不同类型

SV（连接至 pA 的大阀芯端面 A2）或▪

以及带预开口“A”和不带预开口“B”的型号。

型号“A”（带预开口）

该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠和提升座阀将先后被推出阀座。

注意！

型号“A”：

由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的先导压力也可以安全卸载。▪

避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。▪

型号“B”：

阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。▪

替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头！

德国力士乐REXROTH单向阀物料号和型号：

R900589253 SV6PB2-62/



力士乐REXROTH先导式单向阀

SV 10...32

R900599743 SV30GB1-4X/

规格 10 … 32

组件系列 4X

大工作压力 315 bar

大流量 550 l/min

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

用于螺纹连接

用于一个执行机构油口的无泄漏阻塞

内部先导油回油

可用于衰减释放的带预开口的型号，可选

具有多种开启压力，可选

单向阀安装套件可单独使用

防腐蚀设计

SV 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。

座阀允许流体从 A 流向 B，而无需外部先导压力。在相反方向上，座阀以液压方式紧闭。

条件： pA > pB + 开启压力（压缩弹簧）。

油口 X 处的高先导压力足以使控制阀芯沿球座阀（型号“A”）方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。

为确保座阀主动打开，控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。

因此，为 SV 型（大环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A3 ; with pA 已连接）。

型号“A”（带预开口）

该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠 和提升座阀将先后被推出阀座。

注意事项：

型号“A”：

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。‐

避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。‐

型号“B”：

阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

德国力士乐REXROTH先导式单向阀订货号和型号：

R900483369 SV10PA1-4X/

R900483368 SV10GA1-4X

R900459915 SV10PA3-42

R900403672 SV10PB2-4X

R900500216 SV20GA2-4X

R900587557 SV20PA1-4X

R900500094 SV20PA1-45/V

R900501802 SV20PB2-45

R900599535 SV20PA2-4X

R900500094 SV20PA1-4X/V

R900501151 SV30GA2-4X/

R900599456 SV30PA2-4X/

R900599890 SV30PA3-4X/

R900455015 SV10GA2-4X





力士乐REXROTH先导式单向阀

SL 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

用于底板安装

油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00

用于一个执行机构油口的无泄漏阻塞

带外部先导油回油

具有多种开启压力，可选

带或不带预开口，可选

单向阀安装套件可单独使用

耐腐蚀设计，可选

SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。

座阀允许流体从方向 A 流向 B，而无需外部先导压力。

条件： pA > pB + 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。

油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。

为确保座阀主动打开，控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。

因此，提供了以下不同类型

SV（连接至 pA 的大阀芯端面 A2）或▪

以及带预开口“A”和不带预开口“B”的型号。

型号“A”（带预开口）

该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠和提升座阀将先后被推出阀座。

注意！

型号“A”：

由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的先导压力也可以安全卸载。

避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。

型号“B”：

阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。▪

替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头！



力士乐REXROTH先导式单向阀

SL 10...32

规格 10 … 32

组件系列 4X

大工作压力 315 bar

大流量 550 l/min

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

用于螺纹连接

用于一个执行机构油口的无泄漏阻塞

方向滑阀或方向座阀的可用附件，可选

外部先导油回油

可用于衰减释放的带预开口的型号，可选

具有多种开启压力，可选

单向阀安装套件可单独使用

防腐蚀设计

SL 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。

座阀允许流体从 A 流向 B，而无需外部先导压力。在相反方向上，座阀以液压方式紧闭。

条件：pA > pB + 开启压力（压缩弹簧）。

油口 X 处的高先导压力足以使控制阀芯沿球座阀（型号“A”）方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。

为确保座阀主动打开，控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。

因此，为 SL 型（小环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A4。

型号 “A”（带预开口）

该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠 和提升座阀将先后被推出阀座。

注意事项：

型号“A”：

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。‐

避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。

型号“B”：

阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

型号“6U” （带附带方向阀）

在带附带方向阀的 SL 型号的直动式先导单向阀中，可以通过方向阀直接控制控制阀芯 (4)，以克服系统压力（即阻塞方向）打开提升座阀。

注意：

订购方向阀时，请注意在型号“P”和“G”处的油口 A 的不同位置（在型号“G”处，油口安装面旋转 180°，请参阅“尺寸”）。

德国力士乐REXROTH单向阀

R900483371 SL10PA1-4X/

R900483370 SL10GA1-42

R900442260 SL10PA2-42

R900442260 SL10PA2-4X/

R900443419 SL10PB1-4X/

R900457386 SL10PB2-4X/

R900599586 SL20PB1-4X/

R900599536 SL20PA2-4X/

R900599966 SL20GA2-45

R900587554 SL20GA1-45

R983040158 SL20PA1-4X/

R900587560 SL30PA1-4X/

R900599473 SL30PA2-42/



力士乐REXROTH液压单向阀 SL30PA1-4X/

R900587560 SL30PA1-4X/

R900587560 SL30PA1-4X/M

规格 30，A → B，液压操作

高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。

座阀

先导式

有预开

外部先导回油

连接图 ISO 5781-10-13-0-00

压力 [bar] 315

体积流量 [l/min] 550

活塞符号 A → B

连接类型 板材结构

标称尺寸 30

驱动类型 带液压操作

连接数 2

开关位置数 2

电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件 NBR

重量 [kg] 7.79





力士乐REXROTH单向阀

L–S 40…300

规格 40 … 300

组件系列 1X

大工作压力 16 bar

大流量 50000 l/min

用于法兰连接

法兰连接，符合 DIN EN 1092-2 型号 21

4 种开启压力

L-S 型阀是用于管道安装的单向阀。它们特别适用于高流量场合。

这些阀主要由管道安装壳体、主阀芯、弹簧和盖组成。

在方向 P→T 上，主阀芯可以通过与弹簧力逆向的流动打开。但是，在方向 T →P 上，主阀芯可将管路锁定，无泄漏。

注意：

观察流动方向和流动方向指示器。







力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WH, WEH

规格 10 … 32

组件系列 4X, 7X, 6X

大工作压力 350 bar

大流量 1100 l/min

三位四通、二位四通或二位三通型号

操作类型（内部或外部先导控制）：

– 电液（型号 WEH）

– 液压（型号 WH）

用于底板安装

油口安装面符合 ISO 4401

弹簧或液压对中，弹簧端位置或液压端位置

湿式插脚的直流或交流线圈，可选

电气连接作为单个或对中连接

可选型号：

-手动应急操作

-切换时间调整

-主阀通道 P 中的预载阀

-行程设置和/或阀芯位置监测

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。

液压系统必须正确通风，以确保能够发挥正常功能。

阀门带3个开关位置时，主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置，阀门带2个开关位置时，通过建压或弹簧将其保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过电磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口P与B相连接，油口A与T相连接。

电磁铁关闭时，先导控制阀芯复位至初始位置（脉冲阀芯除外）。弹簧腔卸载至油箱。先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意：

弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先导油供油）。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。

主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WEH…H

带有主控制阀芯压力对中的三位四通方向阀

主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸压，主控制阀芯 将移动到切换位置。

卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。

注意：

在此型号中，弹簧 和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯 保持在中心位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意：

先导油供油修改只能由经过授权的人员执行或返厂执行.

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数.

大先导压力：请遵守技术数据的要求.

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求.

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

与型号“H”连接时，也需要 减压阀“D3”。

德国力士乐REXROTH液压换向阀订货号和型号：

R983030827 4WH6D6X/-IN001

R900332764 H-4WH22E7X/

R900332083 H-4WH22G7X/

R900413674 H-4WH25E68/











力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵

WMM6

规格 6

组件系列 5X

大工作压力 315 bar

大流量 60 l/min

重量   1.4kg

安装位置  任意

操作力  20N

温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

三位四通、二位四通或二位三通型号

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

操作类型：手柄

位置感应开关和接近传感器（无触点）

型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。

器

带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。

德国力士乐REXROTH手动换向阀订货号和型号：

R983030724 4WMM6D6X/F-IN002

R983030727 4WMM6E6X/-IN002

R983030728 4WMM6J6X-IN002

R983030731 4WMM6J6X/F-IN002

R983030745 4WMM6J6X/B10-IN002

R900343782 4WMM6Y53/F/V

R900927137 H-4WMM16J72/V

REXROTH流量控制阀2FRM6B76-34/10QRV
