迪普马DSE3-C04/11N-D24K1比例阀；武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

产品简介：

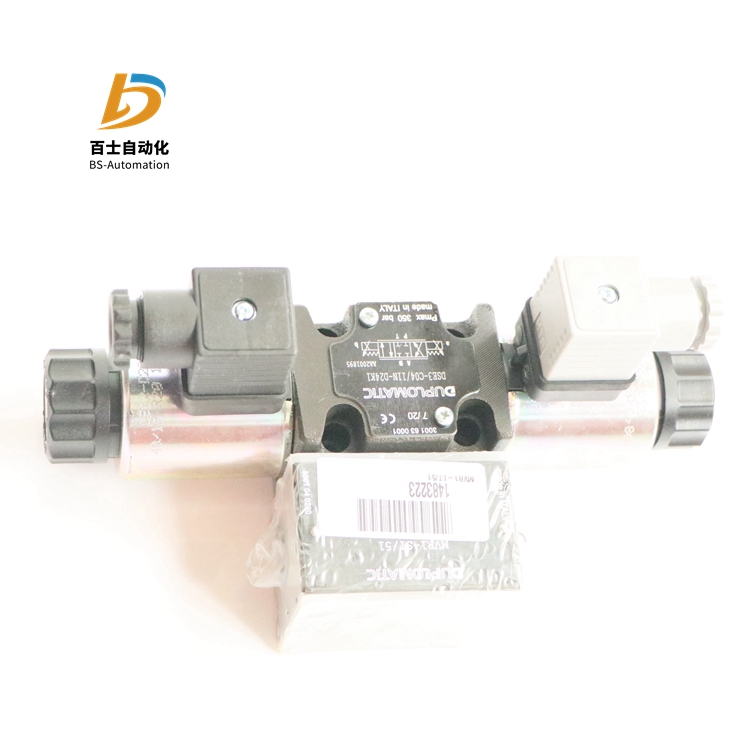

迪普马DUPLOMATIC比例方向阀DSE3

-直动式比例方向阀 DSE3，油口符合 ISO 4401(CETOP RP 121H)标准。

-该阀可用于液压执行机构的方向和速度控制。

-该阀开度和流量调节，与电磁铁电流输入成比例。

-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。

-还可提供手柄式手动应急操作。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

大工作压力：

油口 P - A - B  350bar

油口 T  210bar

公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滞环 (PWM 200 Hz) % Q max < 6%

重复精度 % Q max < ± 1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围   10 ÷ 400cSt

油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：

单电磁铁阀  1,6kg

双电磁铁阀  2,0kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用

其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。

阶跃响应参考信号  0→100%  100%→0

阶跃响应时间ms

DSE3-A*  50

DSE3-C*  40

安装

在不影响正确操作的条件下，DSE3阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

手动应急操作

标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。

有四种不同的形式手动应急操作可供选择：

-CM型，带手动应急保护罩。

-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。

-CH型，手柄式手动应急操作。

-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。

电气控制单元

DSE3 - * * SA (SB)

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲卡式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC电磁铁  DIN EN 50022导轨式

EDM-M242  12V DC电磁铁  DIN EN 50022导轨式

UEIK-21  24V DC电磁铁  欧洲卡式

安装板

型号 PMMD-AI3G 底部油口

型号 PMMD-AL3G 侧面油口

P, T, A, B油口螺纹： 3/8” BSP

迪普马DUPLOMATIC比例阀DSE3

DSE3-C01/11N-D24K1

DSE3-C01SA/11N-D24K1

DSE3-C01SB/11N-D24K1

DSE3-C01/11V-D24K1

DSE3-C01SA/11V-D24K1

DSE3-C01SB/11V-D24K1

DSE3-C01/11N-D12K1

DSE3-C01SA/11N-D12K1

DSE3-C01SB/11N-D12K1

DSE3-C01/11V-D12K1

DSE3-C01SA/11V-D12K1

DSE3-C01SB/11V-D12K1

DSE3-C01/11N-D24K7

DSE3-C01SA/11N-D24K7

DSE3-C01SB/11N-D24K7

DSE3-C01/11V-D24K7

DSE3-C01SA/11V-D24K7

DSE3-C01SB/11V-D24K7

DSE3-C01/11N-D12K7

DSE3-C01SA/11N-D12K7

DSE3-C01SB/11N-D12K7

DSE3-C01/11V-D12K7

DSE3-C01SA/11V-D12K7

DSE3-C01SB/11V-D12K7

DSE3-C04/11N-D24K1

DSE3-C04SA/11N-D24K1

DSE3-C04SB/11N-D24K1

DSE3-C04/11V-D24K1

DSE3-C04SA/11V-D24K1

DSE3-C04SB/11V-D24K1

DSE3-C04/11N-D12K1

DSE3-C04SA/11N-D12K1

DSE3-C04SB/11N-D12K1

DSE3-C04/11V-D12K1

DSE3-C04SA/11V-D12K1

DSE3-C04SB/11V-D12K1

DSE3-C04/11N-D24K7

DSE3-C04SA/11N-D24K7

DSE3-C04SB/11N-D24K7

DSE3-C04/11V-D24K7

DSE3-C04SA/11V-D24K7

DSE3-C04SB/11V-D24K7

DSE3-C04/11N-D12K7

DSE3-C04SA/11N-D12K7

DSE3-C04SB/11N-D12K7

DSE3-C04/11V-D12K7

DSE3-C04SA/11V-D12K7

DSE3-C04SB/11V-D12K7

DSE3-A04/11N-D24K1

DSE3-A04SA/11N-D24K1

DSE3-A04SB/11N-D24K1

DSE3-A04/11V-D24K1

DSE3-A04SA/11V-D24K1

DSE3-A04SB/11V-D24K1

DSE3-A04/11N-D12K1

DSE3-A04SA/11N-D12K1

DSE3-A04SB/11N-D12K1

DSE3-A04/11V-D12K1

DSE3-A04SA/11V-D12K1

DSE3-A04SB/11V-D12K1

DSE3-A04/11N-D24K7

DSE3-A04SA/11N-D24K7

DSE3-A04SB/11N-D24K7

DSE3-A04/11V-D24K7

DSE3-A04SA/11V-D24K7

DSE3-A04SB/11V-D24K7

DSE3-A04/11N-D12K7

DSE3-A04SA/11N-D12K7

DSE3-A04SB/11N-D12K7

DSE3-A04/11V-D12K7

DSE3-A04SA/11V-D12K7

DSE3-A04SB/11V-D12K7

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C08SB/11N-D24K1

DSE3-C08/11V-D24K1

DSE3-C08SA/11V-D24K1

DSE3-C08SB/11V-D24K1

DSE3-C08/11N-D12K1

DSE3-C08SA/11N-D12K1

DSE3-C08SB/11N-D12K1

DSE3-C08/11V-D12K1

DSE3-C08SA/11V-D12K1

DSE3-C08SB/11V-D12K1

DSE3-C08/11N-D24K7

DSE3-C08SA/11N-D24K7

DSE3-C08SB/11N-D24K7

DSE3-C08/11V-D24K7

DSE3-C08SA/11V-D24K7

DSE3-C08SB/11V-D24K7

DSE3-C08/11N-D12K7
