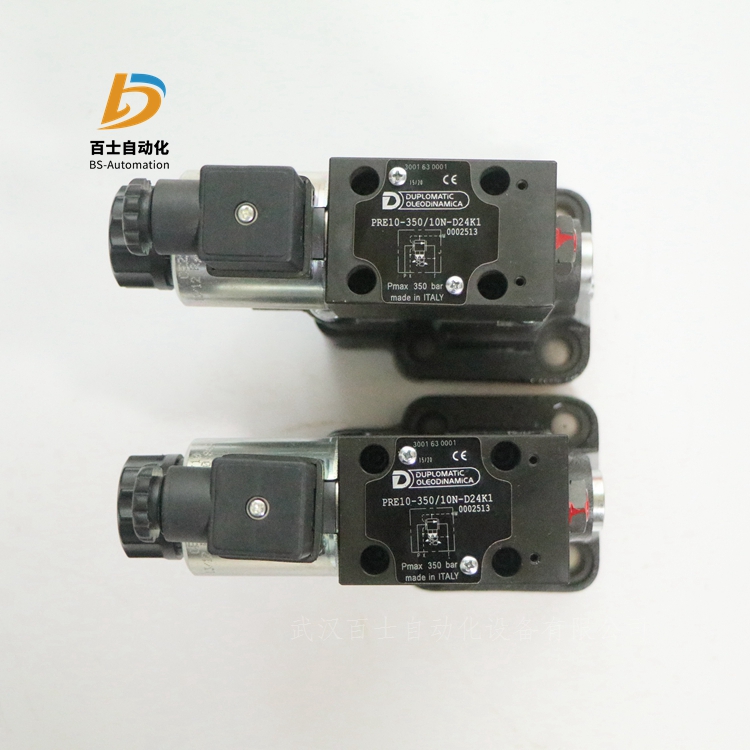

PRE10-350/10N-D24K1迪普马比例阀；武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

产品简介：

迪普马DUPLOMATIC先导式比例方向阀DSPE系列

DSPE5 CETOP P05

DSPE5R ISO 4401-05

DSPE7 ISO 4401-07

DSPE8 ISO 4401-08

DSPE10 ISO 4401-10

先导式比例方向阀DSPE*，安装面尺寸符合ISO 4401 (CETOP RP121H) 标准。

该阀开度(以及因此产生的流量) 调节，与先导阀的比例电磁铁电流输入成比例。

该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。

该阀可提供规格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10 (CETOP 10) 。 每一种规格可提供不同的公称流量，大流量至1600 l/min。

技术参数（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）

大工作压力：  350bar

滞环 (PWM 100 Hz)：   < 4%

重复精度：  < ±2%

环境温度范围   -20/+60℃

油液温度范围   -20/+80℃

油液粘度范围   10-400cSt

推荐油液粘度   25cSt

特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流(D24型，大电流860 mA)，通过各相应阀芯机能测得。Δp的参考值由阀的P口和T口测得。

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

先导控制和泻油

DSPE型阀可选用内部或者外部控制和泄油。使用外部泄油，允许在回油口有较高的背压。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

安装

在不影响正确操作的条件下，DSPE* 阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

主营型号：

PRE10-070/10N-D24K1

PRE10-140/10N-D24K1

PRE10-210/10N-D24K1

PRE10-350/10N-D24K1

PRE10-070/10V-D24K1

PRE10-140/10V-D24K1

PRE10-210/10V-D24K1

PRE10-350/10V-D24K1

PRE10-070/10N-D12K1

PRE10-140/10N-D12K1

PRE10-210/10N-D12K1

PRE10-350/10N-D12K1

PRE10-070/10V-D12K1

PRE10-140/10V-D12K1

PRE10-210/10V-D12K1

PRE10-350/10V-D12K1

PRE10-070/20N-D24K1

PRE10-140/20N-D24K1

PRE10-210/20N-D24K1

PRE10-350/20N-D24K1

PRE10-070/20V-D24K1

PRE10-140/20V-D24K1

PRE10-210/20V-D24K1

PRE10-350/20V-D24K1

PRE10-070/20N-D12K1

PRE10-140/20N-D12K1

PRE10-210/20N-D12K1

PRE10-350/20N-D12K1

PRE10-070/20V-D12K1

PRE10-140/20V-D12K1

PRE10-210/20V-D12K1

PRE10-350/20V-D12K1

PRE25-070/10N-D24K1

PRE25-140/10N-D24K1

PRE25-210/10N-D24K1

PRE25-350/10N-D24K1

PRE25-070/10V-D24K1

PRE25-140/10V-D24K1

PRE25-210/10V-D24K1

PRE25-350/10V-D24K1

PRE25-070/10N-D12K1

PRE25-140/10N-D12K1

PRE25-210/10N-D12K1

PRE25-350/10N-D12K1

PRE25-070/10V-D12K1

PRE25-140/10V-D12K1

PRE25-210/10V-D12K1

PRE25-350/10V-D12K1

PRE25-070/20N-D24K1

PRE25-140/20N-D24K1

PRE25-210/20N-D24K1

PRE25-350/20N-D24K1

PRE25-070/20V-D24K1

PRE25-140/20V-D24K1

PRE25-210/20V-D24K1

PRE25-350/20V-D24K1

PRE25-070/20N-D12K1

PRE25-140/20N-D12K1

PRE25-210/20N-D12K1

PRE25-350/20N-D12K1

PRE25-070/20V-D12K1

PRE25-140/20V-D12K1

PRE25-210/20V-D12K1

PRE25-350/20V-D12K1

PRE32-070/10N-D24K1

PRE32-140/10N-D24K1

PRE32-210/10N-D24K1

PRE32-350/10N-D24K1

PRE32-070/10V-D24K1

PRE32-140/10V-D24K1

PRE32-210/10V-D24K1

PRE32-350/10V-D24K1

PRE32-070/10N-D12K1

PRE32-140/10N-D12K1

PRE32-210/10N-D12K1

PRE32-350/10N-D12K1

PRE32-070/10V-D12K1

PRE32-140/10V-D12K1

PRE32-210/10V-D12K1

PRE32-350/10V-D12K1

PRE32-070/20N-D24K1

PRE32-140/20N-D24K1

PRE32-210/20N-D24K1

PRE32-350/20N-D24K1

公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
