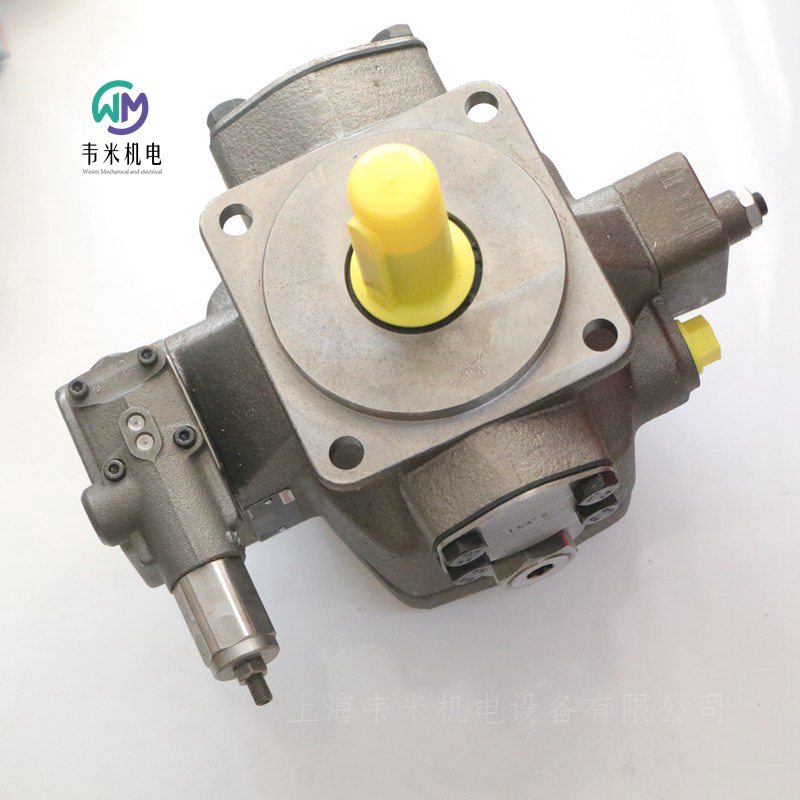

REXROTH叶片泵PV7-1A/63-71RE07MC0-16，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH叶片泵

R900506808 PV7-1X/63-71RE07MC0-16

R900506808 PV7-1A/63-71RE07MC0-16

可变排量泵，尺寸71 cm³，压力160 bar，适用于工业应用，开路

工业使用中的高可靠性。低噪音和脉动水平。由于低滞后和高重复精度，控制行为精确。可与其他力士乐泵灵活组合。

压力控制器

带NBR密封件

产品属性

位移类型 变量

尺寸[cm³] 71

产品系列 PV7…C/D/N/W

大工作压力[bar] 160

大流量[l/min] 108

通过驱动 具有

旋转方向 顺时针旋转

轴端 圆柱形Ø32 mm，带装配键，ISO 3019-2

安装法兰 符合ISO 3019-2的4孔安装法兰125B4HW

液压油 HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 36.31

力士乐REXROTH机械溢流阀DBDS20K1X/315E

R900769391 DBDS20K1C/315E

公称尺寸 20，P → T，机械操作

高性能范围内的工业液压阀。可靠限压至设定值

直动式

带六角头的套筒

六角外壳，带保护帽

S20

大压力 [bar] 315

大体积流量 [l/min] 166

活塞符号 P → T

连接类型 内旋紧式阀

标称尺寸 20

驱动类型 带机械操作

连接数 2

开关位置数 2

符合性说明 CE 压力设备指令 2014/68/EU

液压油 HL,HLP

密封 NBR

重量 [kg] 1.080

力士乐REXROTH溢流阀 DBDS 20 K1X/400

R900424203 DBDS20K1X/400

溢流阀，直动式

插装阀

大工作压力 400 bar (5800 psi)

大流量 250 l/min (66 gpm)

插孔 M45x1.5

产品系列分类 溢流阀，直动式

产品系列类型 DBD.K

油口数量 2

大压力 [bar] 400

大体积流量 [l/min] 250

正常位置 常闭

阀心滑阀 阀座设计

连接类型 内旋紧式阀

直接 - 先导式 直动式

插孔 M45x1,5

额定流量 [l/min] 250

调整选项 衬套带六角和保护帽

油口 G 1

密封材料 NBR

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

重量 [kg] 0.924

力士乐REXROTH溢流阀 DBDS 20 K1X/200

R900424269 DBDS20K18/200

溢流阀，直动式

插装阀

大工作压力 400 bar (5800 psi)

大流量 250 l/min (66 gpm)

插孔 M45x1.5

产品系列分类 溢流阀，直动式

产品系列类型 DBD.K

油口数量 2

大压力 [bar] 400

大体积流量 [l/min] 250

正常位置 常闭

阀心滑阀 阀座设计

连接类型 内旋紧式阀

直接 - 先导式 直动式

插孔 M45x1,5

额定流量 [l/min] 250

调整选项 衬套带六角和保护帽

油口 G 1

密封材料 NBR

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

重量 [kg] 0.9

力士乐REXROTH溢流阀 DBDS 10 K1X/315

R900424150 DBDS10K1X/315

R900424150 DBDS10K18/315

溢流阀，直动式

插装阀

大工作压力 630 bar (9150 psi)

大流量 120 l/min (32 gpm)

插孔 M35x1.5

产品系列分类 溢流阀，直动式

产品系列类型 DBD.K

油口数量 2

大压力 [bar] 630

大体积流量 [l/min] 120

正常位置 常闭

阀心滑阀 阀座设计

连接类型 内旋紧式阀

直接 - 先导式 直动式

插孔 M35x1,5

额定流量 [l/min] 120

调整选项 衬套带六角和保护帽

油口 G 1/2

密封材料 NBR

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

产品类型 DBD.K

重量 [kg] 0.54

力士乐REXROTH溢流阀 DBDS6G1X/100

R900423717 DBDS6G1X/100

R900423717 DBDS6G1A/100

公称尺寸 6，P → T，机械操作

高性能范围内的工业液压阀。可靠限压至设定值

直营

带六角头的套筒

六角外壳，带保护帽

S6

大压力 [bar] 100

大体积流量 [l/min] 50

活塞符号 P → T

连接类型 螺纹接口

标称尺寸 6

驱动类型 带机械操作

连接数 2

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)

密封件 NBR

重量 [kg] 1.561

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀

4WRA

规格 6, 10

组件系列 2X

大工作压力 315 bar

大流量 75 l/min

不带电气位置反馈，带外部电子元件的直动式比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

弹簧定中的控制滑板

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

带有压缩弹簧和的控制阀芯

带对中螺纹的线圈和

线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置

通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”

将控制阀芯与电气输入信号成比例地向左移动

通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

关闭线圈

控制阀芯在压缩弹簧的作用下返回到中心位置

带两个阀芯位置的阀门（型号 4WRA...A...）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。

德国力士乐REXROTH比例换向阀订货型号：

R900925553 4WRA6EA07-23/G24N9K4/V

R900902095 4WRA6W30-23/G24N9K4/V

R900902095 4WRA6W30-22/G24N9K4/V

R900902097 4WRA10E60-2X/G24N9K4/V

R900907650 4WRA10W60-2X/G24N9K4/V

R900907650 4WRA10W60-22/G24N9K4/V

R901054483 4WRA10EA00-22/G24K4/V-828

R900579943 4WRSE10V50-3X/G24K0/A1V

R900579286 4WRSE10V80-3X/G24K0/A1V

R900904794 4WRSE6V1-35-31/G24K0/A1V

0811403017 4WRBA10EA75-2X/G24K4/M-828

力士乐REXROTH液压比例方向阀

R900954408 4WRA10EA30-2X/G24K4/V

公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号EA

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 4.44

力士乐REXROTH液压比例方向阀

R900926985 4WRA10EA30-2X/G24N9K4/V

公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号EA

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

海豹 FKM

重量[kg] 4.42

力士乐REXROTH液压比例方向阀

R900954064 4WRA10EA60-2X/G24K4/V

公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号EA

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 4.44

力士乐REXROTH液压比例方向阀

R900917193 4WRA10EA60-2X/G24N9K4/V

公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号EA

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 4.35

力士乐REXROTH液压比例方向阀

R900954066 4WRA10W1-30-2X/G24K4/V

公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W1

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.95

力士乐REXROTH液压比例方向阀

R900908299 4WRA10W1-30-2X/G24N9K4/V

公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W1

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.96

力士乐REXROTH液压比例方向阀

R900954067 4WRA10W1-60-2X/G24K4/V

公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W1

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.96

力士乐REXROTH液压比例方向阀

R900575765 4WRA10W1-60-2X/G24N9K4/V

公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

大工作压力[bar] 315

大流量[l/min] 75

滑阀符号 符号W1

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.96

力士乐REXROTH液压比例方向阀

R900577424 4WRA10W30-2X/G24K4/V

公称尺寸 10，符号 W，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

产品属性

连接图

ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.02

力士乐REXROTH液压比例方向阀

R900922441 4WRA10W30-2X/G24N9K4/V

公称尺寸 10，符号 W，电气带外接电子元件，24 V DC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRA10

工作压力[bar] 315

流量[l/min] 75

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 30

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.92

REXROTH叶片泵PV7-1A/63-71RE07MC0-16
