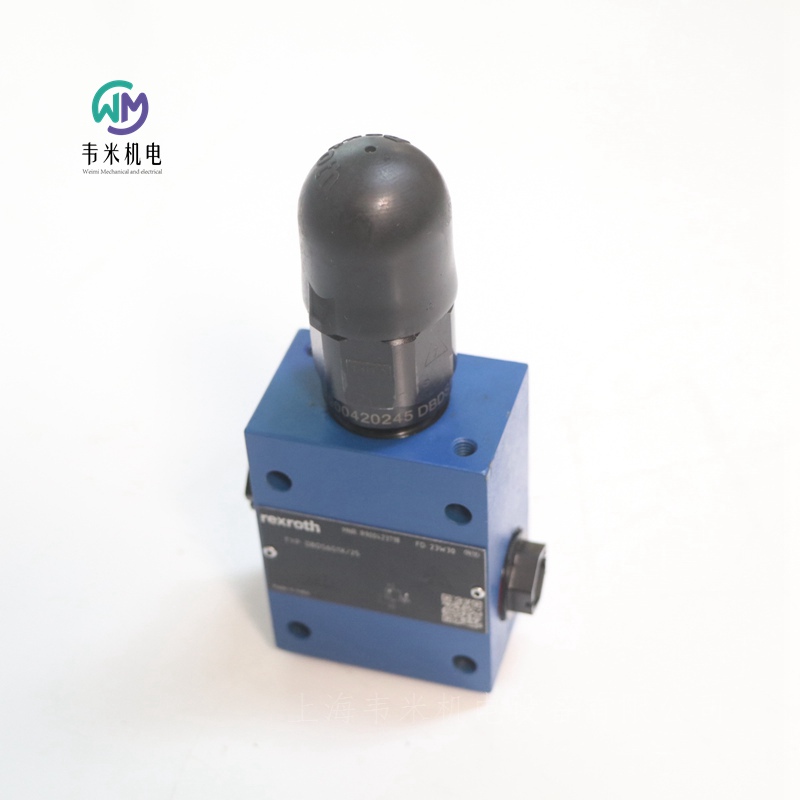

REXROTH安全阀DBDS6G1X/25，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH溢流阀

R900423718 DBDS6G1X/25

R900423718 DBDS6G1A/25

公称尺寸 6，P → T，机械操作

高性能范围内的工业液压阀。设定值的可靠压力限制

带保护帽的六角形

六角形

提升阀座设计中的比例压力阀

直接驱动

S6

产品属性

连接图 管螺纹G1/4 ISO 228-1

产品系列 DBD.6-30

大工作压力[bar] 25

大流量[l/min] 50

滑阀符号 P→T

连接类型 螺纹连接

尺寸 6.

驱动类型 机械驱动

端口数量 2.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.56

力士乐REXROTH齿轮泵

0510825015 AZPG-22-050RAX07KB-S0303

50 cm^3/转, 右转, 圆柱式\nISO 直径 25 mm, 特殊款式, 矩形法兰 SAE 米制螺纹

液压泵，外啮合齿轮泵，液压齿轮泵

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 130

标称尺寸[cm³/rev] 50

间歇压力[bar] 250

转速[rpm] 2600

传动轴 圆柱形ISOØ25毫米

旋转方向 顺时针旋转

前盖 非标准版本

外壳材料 铝

噪音水平 标准噪声级

产品中心 外齿轮装置

功能 泵

模型 G型（22.5…56立方厘米/转）

系列 轴承直径Ø18mm

版本 耐腐蚀，固定

端口连接 矩形法兰SAE公制螺纹

密封材料 丁腈橡胶、氟橡胶中的WDR

后盖 标准

重量[kg] 14.1

力士乐REXROTH静音系列外啮合齿轮泵

AZPS

平台 F

固定排量

规格 4 … 28

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

借助 SILENCE 低噪声泵及双齿面啮合原理还可将流量脉动多降低 75 %。

输送原理

输送齿轮的几何形状在传动轴旋转不变的情况下，可决定图中所示的抛物线流量变化。对于标准泵，每次齿轮啮合时都会定期重复此变化过程。由于双齿面啮合原理为两倍基本频率，因此 SILENCE 泵的体积流量脉动降低了75 %，下游系统组件的激励也相应降低。齿轮对的背齿间隙大大减小，因此驱动齿轮的前齿面和后齿面均液压密封。因此，前齿面和后齿面交替有助于增加输送的体积流量。通过对控制边缘几何形状的相应调整，与标准泵相比，液压作用线的范围减少一半。

德国力士乐REXROTH外啮合齿轮泵物料号和型号：

0517325001 AZPS-11-005RCB20MB

力士乐REXROTH齿轮泵 AZPS-11-005RCB20MB

0517325001 AZPS-11-005RCB20MB

5 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 用于螺纹接头 ISO8434-1 的方形法兰

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

使用寿命长

传动轴符合ISO或SAE以及客户特定的解决方案

用于高负载的滑动轴承

优化的压力脉动，减少系统中的噪音排放和振荡

基于大批量生产的始终如一的高质量

流量 [l/min] 20.0

排量 [cm³/rev] 5

间歇性压力 [bar] 280

功能 [rpm] 4000

驱动轴 锥体 1:5

旋转方向 右转

前端盖 矩形法兰直径 80 mm

前盖材料 铝

噪音水平 降低高频噪声

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 S (4 ... 28 cm^3/转) SILENCE

系列 轴直径 Ø 18mm

版本 磷化处理，销定位

油口 用于螺纹接头 ISO8434-1 的方形法兰

密封元件 NBR

后端盖 标准

重量 [kg] 3.5

力士乐REXROTH静音系列外啮合齿轮泵

AZPT

平台 N

固定排量

规格 20 … 36

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

力士乐REXROTH静音系列外啮合齿轮泵

AZPU

平台 G

固定排量

规格 22 … 63

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

力士乐REXROTH超静音系列外啮合齿轮泵

AZPJ

平台 F

低噪音定量泵

规格 12 … 28

连续压力达 250 bar

间歇压力达 280 bar

优化了压力脉动，从而降低了噪音排放和系统振动

由于频率很低，所以噪音可以接受

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

与标准外啮合齿轮泵相比，低噪音的超静音系列泵的固有噪音平均降低了 15 dB (A)，流量脉动也减少了 75％。

泵送原理

连续的齿面接触降低了工作噪音：

非渐开线圆形齿廓，结合螺旋齿轮，形成了超静音技术的核心部分。基于恒定齿面接触，几近可以连续无声地输送液压油。一开始就避免了由于齿面之间困油而产生噪音的可能性。

采用静液压轴承，确保了较长的使用寿命：超静音系列的高性能和超长使用寿命得益于力士乐的解决方案：静压槽针对螺旋齿轮传动期间产生的内部轴向力提供了无磨损的补偿 - 即便在压力高达 280 bar 时也是如此。

结构款式

外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。

通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。齿轮有7个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。

力士乐REXROTH可调节的先导式叶片泵

PV7...C/D/N/W

规格 14 … 150

组件系列 1X

大工作压力 160 bar

大流量 270 l/min

可变排量

低工作噪音

流体动力润滑的滑动轴承延长了轴承的使用寿命

压力和流量的闭环控制可能性

低滞后

低的开机控制时间和停机控制时间

符合 ISO 3019-2 的紧固件尺寸

符合 ISO 6162-1 和 ISO 228-1 的连接尺寸

适用于 HLP、HETG、HEES 和 HFD-U 液压油

PV7 系列标准单泵可相互组合成组合泵，也可与内齿轮泵、外齿轮泵、轴向柱塞泵和径向柱塞泵组合。

用于连续运行中对容积流量的要求可变、保压功能百分比较高的驱动器，如：

机床

静液压轴承

恒压系统

PV7... 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。排液器的轴向补偿可实现佳的容积效率。

功能，横截面

型号 PV7 的液压泵是具有可变排量的叶片泵。

基本上由壳体、转子、叶片、定子环、压力控制器和容量调节螺钉组成。

圆形定子环 由小型往复式控制活塞和大型往复式控制活塞支撑。环的第三个支撑点是高度调节螺钉。

驱动转子在定子环 中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环 的内滑动面。

吸油和排油过程

运输液压油的必要元件由叶片、转子、定子环 和控制板组成。

为保护调试过程中的泵功能，定子环 由位于大驱动柱塞后的弹簧支持，保持其偏心位置（排液器位置）。

转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其压入系统中。

调节

随着压力在系统中积聚，小型控制柱塞的后侧始终通过通道向系统压力加压。

在排放位置，大型控制柱塞的后侧也通过控制阀芯中的钻孔向系统压力加压。具有较大面积的控制活塞将定子环 保持在其偏心位置。

泵以低于压力控制器上设定的零行程压力的压力排出液压油。

控制阀芯由弹簧保持在某一位置。

下行控制

如果产生自产品压力 x 面积的力 FP 超过了弹簧的反作用力 FF，调节器阀芯则会向弹簧偏移。因此，位于大驱动柱塞后的腔体将与油箱连接，从而进行卸载。

连续受到系统压力作用而被加压的小驱动柱塞会将定子环 移至几乎接近中心位置。泵保持压力不变，流量降至零且泄漏被取代。

液压油的功率损耗和热量即可保持为小。

特性曲线 qV-p 保持垂直，且在设置不同压力值时平行移动。

行程内控制

当系统中压力降至所设零行程压力以下时，弹簧会将控制阀芯推回其原位置。

再次对大控制活塞进行加压，并将定子环 移至偏心位置。泵再次开始排油。

德国力士乐REXROTH叶片泵订货号和型号：

R900580381 PV7-1A/10-14RE01MC0-16

R900534143 PV7-1A/10-20RE01MC0-10

R900580382 PV7-1A/16-20RE01MC0-16

R900533582 PV7-1A/16-30RE01MC0-08

R900580383 PV7-1X/25-30RE01MC0-16

R900580383 PV7-1A/25-30RE01MC0-16

R900534508 PV7-1A/25-45RE01MC0-08

R900580384 PV7-1A/40-45RE37MC0-16

R900593330 PV7-1X/40-45RE37MD0-16

R900535588 PV7-1X/40-71RE37MC0-08

R900506808 PV7-1X/63-71RE07MC0-16

R900506809 PV7-1A/100-118RE07MC0-16

R900933323 PV7-17/25-30RE01MC5-16WH

力士乐REXROTH叶片泵PV7-1X/16-20RE01MC0-16

R900580382 PV7-1A/16-20RE01MC0-16

可变排量泵，尺寸20cm³，压力160bar，适用于工业应用，开路

工业使用中的高可靠性。低噪音和脉动水平。由于低滞后和高重复精度，控制行为精确。可与其他力士乐泵灵活组合。

压力控制器

带NBR密封件

产品属性

位移类型 变量

尺寸[cm³] 20

产品系列 PV7…C/D/N/W

大工作压力[bar] 160

大流量[l/min] 29

通过驱动 具有

旋转方向 顺时针旋转

轴端 圆柱形Ø25 mm，带装配键，ISO 3019-2

安装法兰 符合ISO 3019-2的4孔安装法兰100B4HW

液压油 HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 15.57

力士乐REXROTH叶片泵

R900506808 PV7-1X/63-71RE07MC0-16

R900506808 PV7-1A/63-71RE07MC0-16

可变排量泵，尺寸71 cm³，压力160 bar，适用于工业应用，开路

工业使用中的高可靠性。低噪音和脉动水平。由于低滞后和高重复精度，控制行为精确。可与其他力士乐泵灵活组合。

压力控制器

带NBR密封件

产品属性

位移类型 变量

尺寸[cm³] 71

产品系列 PV7…C/D/N/W

大工作压力[bar] 160

大流量[l/min] 108

通过驱动 具有

旋转方向 顺时针旋转

轴端 圆柱形Ø32 mm，带装配键，ISO 3019-2

安装法兰 符合ISO 3019-2的4孔安装法兰125B4HW

液压油 HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 36.31

力士乐REXROTH叶片泵

R900580381 PV7-1X/10-14RE01MC0-16

R900580381 PV7-1A/10-14RE01MC0-16

可变排量泵，尺寸14 cm³，压力160 bar，适用于工业应用，开路

工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复精度的低滞后，因此具有精确的控制行为。可与力士乐其他泵灵活组合。

旋转叶片变量泵

用于开路的工业应用

带NBR密封

铸铁外壳

产品属性

位移类型 变量

尺寸[cm³] 14

产品系列 PV7…C/D/N/W

压力[bar] 160

流量[l/min] 25.2

直通驱动器 具有

旋转方向 顺时针旋转

轴端 圆柱形，直径为20 mm，带装配键，ISO 3019-2

安装法兰 4孔安装法兰80B4HW，符合ISO 3019-2

液压油 HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 12.33

REXROTH安全阀DBDS6G1X/25
