力士乐安全阀DBDS6K18/315，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

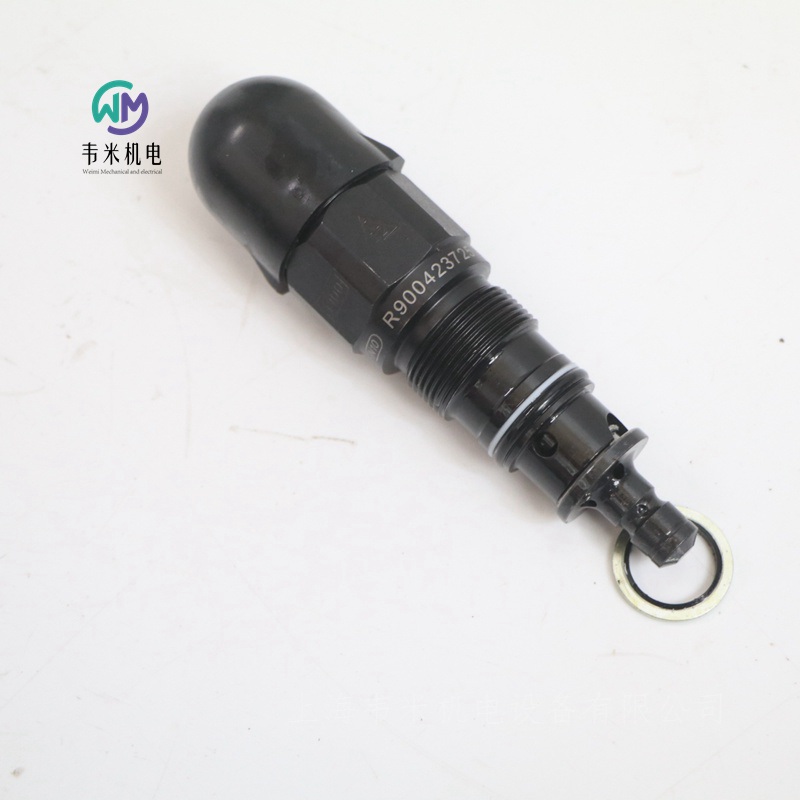

力士乐REXROTH溢流阀DBDS6K1X/315

R900423725 DBDS6K18/315

减压阀，直接控制

旋入式阀门

工作压力400巴（5800磅/平方英寸）

流速50 l/min（13 gpm）

拧入孔M28x1,5

产品特性

产品系列的分类

减压阀，直接控制

连接类型 拧入孔DBD NG6

产品系列类型 DBD..K

压力[bar] 400

连接数 2.

体积流量[l/min] 50

正常位置 关闭，无电

阀锥阀 座椅设计

连接类型 旋入式阀

直接预控 直接控制

拧入孔 M28x1,5

额定流量【l/min】 50

调整选项 带六角和保护帽的插座

连接 G 1/4

密封材料 NBR

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

产品类型 DBD..K

重量[kg] 0.386901

力士乐REXROTH伺服方向阀

R900772317 4WS2EM10-5X/60B11T315K31CV-114

规格 10，符号 V，外接放大器，24 V DC

液压阀，方向阀，方向伺服阀，伺服阀

高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。

外部先导油供应，内部先导油回油

直接驱动

产品属性

连接图 ISO 4401-05-05-05

产品系列 4WS（E）2E10

工作压力[bar] 315

流量[l/min] 130

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 60

尺寸 10

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 3.59

力士乐REXROTH伺服方向阀 4WS2EM10-5X/30B11ET315K31EV

R900949285 4WS2EM10-52/30B11ET315K31EV

规格 10，外接放大器，±15 V DC

高性能范围内的工业液压阀。根据液压符号可靠、快速地调节油流方向。通过内部活塞位置反馈实现高精度

喷嘴、带挡板的阀门

直动式

连接图 ISO 4401-05-05-0-05

压力 [bar] 315

连接类型 板材结构

额定流量 [l/min] 30

标称尺寸 10

驱动类型 电气带外接电子元件

连接数 4

开关位置数 3

电源电压 ±15 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 3.6

力士乐REXROTH四通伺服方向阀

型号4WS.2E...

通径 16

2X 系列

工作压力 210 / 315 bar

流量 320 L/min

技術參數

孔型  符合標準 DIN 24 340，A16 型

安裝位置  任意，應保證先導控制在系統啟動時有足夠的壓力（≥ 10 bar）！

儲藏溫度  - 20 至 + 80℃

使用環境溫度

- 30 至 + 70℃（帶外置放大器的閥）

- 20 至 + 60℃（帶內置放大器的閥）

重量

帶機械反饋  10kg

帶機械和電反饋與內置放大器  11kg

液壓參數（在粘度為 ν = 32 mm2/s 和 ϑ = 40 °C 時測得）

工作壓力（油口 A，B，P，X）  10 至 210 或 10 至 315bar

回油壓力，油口 T  峰值壓力 < 100bar，靜態 < 10bar

液壓油   符合 DIN 51 524 標準的礦物油（HL，HLP）；

油液溫度範圍  - 20 至 + 80℃；優先選擇 + 40 至 + 50℃

粘度範圍  15 至 380mm²/s；優先選擇 30 至 45mm²/s

電氣數據機械（M）

閥保護形式符合標準 EN 60 529  IP65

信號類型  模拟

每個線圈額定電流  50mA

每個線圈電阻  85Ω

60 Hz，100 % 額定電流時的電感

串联  0.96H

并联  0.24H

推薦的疊加的顫震信號：f = 400 Hz  幅值根據液壓系統而定，大為額定電流的 5 %

電氣數據，外置放大器

放大器（另行訂貨）歐洲制式 型號 VT-SR2

插頭

K8 型（外置放大器）插頭符合 VG 095 342 標準，另行訂貨，訂貨代碼：R900002460

K9 型插頭符合 E DIN 43 563-BF6-3/Pg11 標準，另行訂貨，訂貨代碼：R900223890（金属）

插頭中線圈的電氣接線（帶外置電子放大器的閥）

電氣接線可以是串聯的也可是並聯的，出於工作操作的安全和低的線圈電感，我們推薦使用並聯連接。

並聯回路： 插座 A 接 B 和 C 接 D。

串聯回路： 插座 B 接 C。

電氣控制從 A（+）到 D（-）會使閥上 P 口到 A 口，B 口到 T 口接通，反向連接則會使閥上 P 口到 B 口，A 口到 T 口接通。

用於閉環位置，力和速度的控制

二級伺服閥帶機械或機械與電反饋

第一級是噴嘴擋板放大器

板式連接結構：底板符合：DIN 24 340 A16 型，端口 X 和 Y （另行訂貨）

干扭矩馬達，磁隙間壓力油無污染

也可用作三通型閥

耐磨損閥芯反饋元件

三種控制方式

控制

外控電路以歐洲制式或模塊式，（另行訂貨）

或閥內置電子放大器

閥和電子放大器已調整和測試

控制油油泵，不用拆閥可進行控制油內外形式的供油、回油切換

可互換控制閥套

第一級的過濾可利用插頭外部進行

測試單元（電池供電，也可選電源供電）

注意：只對外控電子放大器的閥

帶內置放大器比例閥和伺服閥的測試單元

型號 VT-VET-1，1X 系列參考樣本 RC 29 685。

測試單元是用於對內置放大器比例閥和伺服閥的控制和功能測試。適合於測試工作電壓為 ± 15 V 或 24 V 的閥。

有以下幾種允許操作模式：

外部操作 → 工作電壓和給定值從操縱室傳到閥。

內部/外部操作 → 給定值通過測試單元；工作電壓從操縱室得到。

內部操作 → 工作電壓通過單獨電源提供；給定值通過測試單元得到。

給定值通過 BNC 插槽 → 可選的工作電壓

4WS（E）2EM 16-2X/...

4WS（E）2EM... 型閥為電控制，二級伺服方向閥，孔型符合DIN 24 340 A16 形。它們主要用於位置，力和速度控制閉環。

這類閥由一個電機械轉換器（力矩馬達），一個液壓放大器（噴嘴擋板原理），一個閥套（第 2 級）內的控制閥芯組成，閥芯通過一機械反饋連接到力矩馬達上。

在力矩馬達的線圈輸入一電信號，通過電樞的永久磁鐵產生一個力，這個力連到扭矩管上產生一個扭矩，通過扭矩管的連杆連接到擋板，使其離開兩噴嘴之間的中心位置，這樣就導致一個壓力差，作用於控制閥芯的端面。壓力差使得閥芯移動，由此壓力腔連到一執行器上，同時另一執行器與回油腔連接。控制閥芯通過一反饋彈簧（機械反饋）連到噴嘴擋板和力矩馬達上。控制閥芯不斷改變位置，直到反饋彈簧的反饋扭矩和力矩馬達的電磁轉矩相平衡，噴嘴擋板系統的壓差變為零。閥芯的行桯和通過先導控制閥的流量實現了閉環控制，與輸入電信號成正比。必須注意到，流量由閥的壓力差決定的。

外控電子放大器，型號 4WS2EM 16-2X/...（另行訂貨）

外控電子放大器（伺服放大器），用於控制閥，將模擬輸入信號（控制量）放大，這使得輸出控制電流能夠驅動閥。

內置放大器，型號4WSE2EM16-2X/...和4WSE2ED16-2X/...電子放大器用於模擬輸入信號的放大，與閥相配套。它內置於力矩馬達的蓋板內。閥的零點位置通過一外部電位器進行調節。

4WSE2ED 16-2X/...

這類閥除了通過反饋彈簧的機械控制，還有閥芯位置電信號的採集和控制。閥芯位置通過一個感應位移傳感器獲得。通過內置放大器，位移傳感器信號與給定值比較。任何可能的控制偏差進行電放大，作為一控制信號傳到力矩馬達上。有了這個附加的電反饋，由於電信號的閉環放大，使得在小信號範圍內有可能比機械式有更高的動態值。機械反饋保證了在電力供應故障情況下閥芯位於零點。

這類閥只配置內置放大器供貨。閥的零點可以通過外部電位計進行調節。

力士乐REXROTH四通伺服方向阀物料号和型号：

R900931560 4WS2EM16-25/150B12ET315K8DM

力士乐REXROTH单向阀

Z1S 6

规格 6

组件系列 4X

大工作压力 350 bar

大流量 40 l/min

用于垂直叠加的叠加阀

- 作为角阀

- 作为直通阀

油口安装面符合 ISO 4401-03-02-0-05

多种单通道和双通道阻塞功能

由于阀心采用高性能塑料制成，因此具有的密封性

防腐蚀设计

通过更换外部密封圈可轻松调节为用于特殊液压油

带测量油口，可选

可应要求作为单向节流阀提供

Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。

它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。

阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。

与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。

注意：

对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！

在组件侧，密封圈（常见）用于密封下游安装的装配。

已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。

德国力士乐REXROTH单向阀：

R901086051 Z1S6P05-41/V

R901086051 Z1S6P05-40/V

R901086052 Z1S6P30-40/V

R901086090 Z1S6D05-40/V

R901086058 Z1S6T05-40/V

R901124305 Z1S6T15-41/V

R901086059 Z1S6T30-40/V

力士乐REXROTH叠加式单向阀

R901124305 Z1S6T15-4X/V

R901124305 Z1S6T15-41/V

公称尺寸 6，T1 → T2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

开启压力1.5巴

T通道无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 T1→T2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78

力士乐REXROTH叠加式单向阀

R901086032 Z1S6E50-4X/V

公称尺寸 6，A1 → A2，B1 → B2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A和B无泄漏堵塞

开启压力5bar

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2，B1→B2

连接类型 叠加阀

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.76

力士乐REXROTH叠加式单向阀

R901086060 Z1S6T50-4X/V

公称尺寸 6，T1 → T2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

T通道无泄漏堵塞

开启压力5bar

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 T1→T2

连接类型 叠加阀

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.79

力士乐REXROTH叠加式单向阀

R901298613 Z1S6B15-4X/V

公称尺寸 6，B1 → B2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道B无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 B1→B2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78

力士乐REXROTH叠加式单向阀

R901086070 Z1S6A05-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

通道A无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78

力士乐REXROTH叠加式单向阀

R901086077 Z1S6B05-4X/V

公称尺寸 6，B1 → B2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

通道B无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 B1→B2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78

力士乐REXROTH叠加式单向阀

R901220126 Z1S6C15-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

直接驱动

通道A无泄漏堵塞

开启压力1.5巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78

力士乐REXROTH叠加式单向阀

R901086081 Z1S6C05-4X/V

公称尺寸 6，A1 → A2，带机械操作

液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀

高性能范围内的工业液压阀。根据液压符号可靠阻断油流

开启压力0.5巴

直接驱动

通道A无泄漏堵塞

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 Z1S6

工作压力[bar] 350

流量[l/min] 40

滑阀符号 A1→A2

连接类型 叠加式

尺寸 6.

驱动类型 机械驱动

端口数量 4.

切换位置数量 2.

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 0.78

力士乐安全阀DBDS6K18/315
