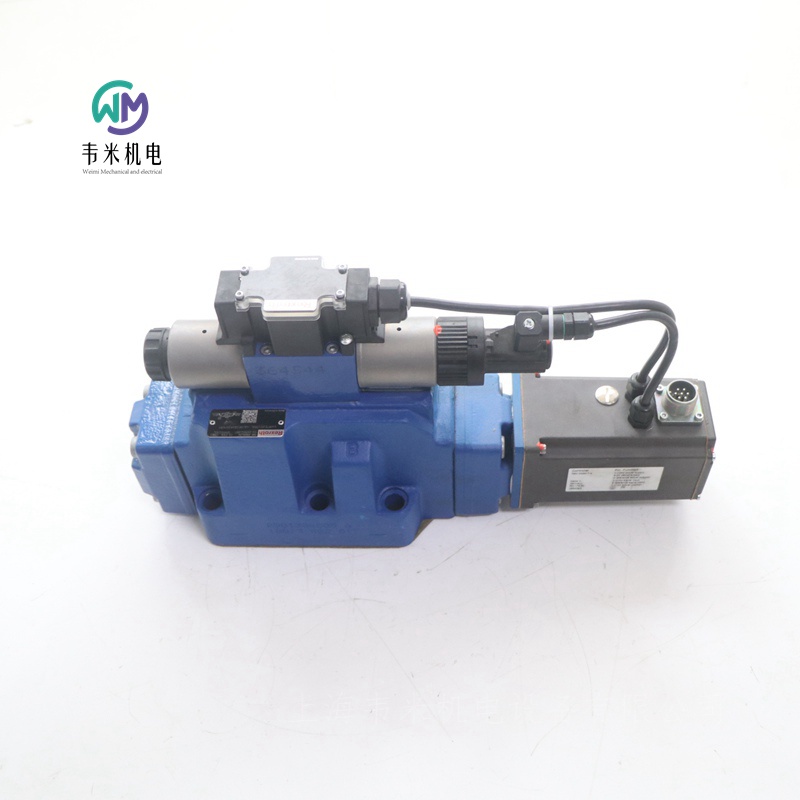

REXROTH比例阀4WRTE25V350L-46/6EG24K31/A1M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例阀R900954296

液压比例方向阀 4WRTE25V350L-4X/6EG24K31/A1M

R900954296 4WRTE25V350L-46/6EG24K31/A1M

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRTE

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 350

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 17.93

力士乐REXROTH比例阀R900974247

液压比例方向阀 4WREE6WA16-2X/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号WA

连接类型 底板安装

标称流量[l/min] 16

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，命令值0…10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.88

力士乐REXROTH比例阀R900933073

液压比例方向阀 4WREE10E25-2X/G24K31/A1V

R900933073 4WREE10E25-23/G24K31/A1V

公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 150

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 25

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器R900021267/R900217845，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

力士乐REXROTH比例阀R900931371

液压比例方向阀 4WREE10W50-2X/G24K31/A1V

R900931371 4WREE10W50-23/G24K31/A1V

公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 50

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.26

力士乐REXROTH比例阀R900927233

液压比例方向阀 4WREE10W75-2X/G24K31/A1V

R900927233 4WREE10W75-23/G24K31/A1V

公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号W

连接类型 底板安装

标称流量[l/min] 75

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

配套七芯插头：

金属R900021267

半金属R900217845

配套放大板

R900979889 VT-VRPA 2-2-1X/V0/T1

R900249811 VT-MRPA2-2-1X/V0/0

R900979888 VT-VRPA 2-2-1X/V0/T5

力士乐REXROTH比例阀R900927232

液压比例方向阀 4WREE10E1-75-2X/G24K31/A1V

R900927232 4WREE10E1-75-23/G24K31/A1V

公称尺寸 10, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 75

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.24

插入式连接器7P Z31 BF6-3PG11KSPEZ

R900021267

匹配连接器，连接器7极（6+PE）EN 175301-804

插入式连接器7P Z31 C01530F0060021

R900217845

匹配连接器，连接器7极（6+PE）EN 175301-804

阀放大器VT-VRPA 2-2-1X/V0/T1

R900979889

带2个电磁阀和位置反馈的比例方向阀的阀放大器

阀放大器VT-MRPA2-2-1X/V0/0

R900249811

带2个电磁阀和位置反馈的比例方向阀的阀放大器

阀放大器VT-VRPA 2-2-1X/V0/T5

R900979888

带2个电磁阀和位置反馈的比例方向阀的阀放大器

力士乐REXROTH比例阀R900927230

液压比例方向阀 4WREE10E75-2X/G24K31/A1V

R900927230 4WREE10E75-23/G24K31/A1V

公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

工业用高性能液压阀

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRE（E）6,10

工作压力[bar] 315

流量[l/min] 180

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 75

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 6.26

力士乐REXROTH4WREE6E32-2X/G24K31/A1V

R900907114 4WREE6E32-24/G24K31/A1V

公称尺寸 6，符号 E，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

工业高性能液压阀

滑阀

直动式

连接图 ISO 4401-03-02-0-05

压力 [bar] 315

体积流量 [l/min] 80

活塞符号 符号 E

控件 集成电子产品

连接类型 板材结构

额定流量 [l/min] 32

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 2.440

力士乐REXROTH液压比例方向阀 4WREE10W1-75-2X/G24K31/A1V

R900927234 4WREE10W1-75-23/G24K31/A1V

公称尺寸 10，符号 W1，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

工业高性能液压阀

滑阀

直动

连接图 ISO 4401-05-04-0-05

大压力 [bar] 315

大体积流量 [l/min] 180

活塞符号 符号 W1

控件 集成电子元件

连接类型 板式结构

额定流量 [l/min] 75

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 6.26

力士乐REXROTH液压比例方向阀 4WREE10V50-2X/G24K31/A1V

R900927235 4WREE10V50-23/G24K31/A1V

公称尺寸 10，符号 V，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

工业高性能液压阀

滑阀

直动

连接图 ISO 4401-05-04-0-05

大压力 [bar] 315

大体积流量 [l/min] 180

活塞符号 符号 V

控件 集成电子元件

连接类型 板式结构

额定流量 [l/min] 50

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 6.22

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀

4WREE6

规格 6

组件系列 3X

大工作压力 350 bar

大流量 80 l/min

额定流量 (Δp = 10 bar) 4 … 32 l/min

2 位 4 通或 3 位 4 通结构

用于底板安装

油口安装面符合 ISO 4401-03-02-0-05

调整体积流量的方向和大小

通过带对中螺纹的比例线圈进行起动

弹簧定中的控制滑板

带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)

4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。

设置

阀门的基本构成包括：

带连接面的壳体

带有压缩弹簧与弹簧座的控制阀芯

带对中螺纹的线圈

位置传感器

集成电子元件

可通过橡胶塞进行电气零电位调节

功能

线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置

通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作

将控制阀芯与电气输入信号成比例地向左移动

这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接

在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

带 2 个阀芯位置的阀门（型号 "4WREE…A…"）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。

OBE 中的压力补偿元件 "-967"

为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

注意：

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

PG 装配件不得打开。

产品选型示例：

4WREE6E16-30/V/24A1

4→4 个主油口

WRE→比例换向阀，直动式，带电子位置反馈

E→带集成电子元件 (OBE)

6→通径6

E1→机能符号

16→16 l/min（4 l/min，8 l/min，32 l/min）

30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）

V→FKM 密封件（M=NBR 密封件）

24→直流电压 24 V

A1→控制值输入 ±10 V（F1=控制值输入 4 ... 20 mA）

型号  4WREE

规格  6

重量

带两个线圈的阀  2.6kg

带一个线圈的阀  2.1kg

安装位置  任意位置，好为水平

周围温度范围  -20 … +60°C

存储温度范围含 UV 防护  +5 … +40°C

运输温度范围  -30 … +80°C

长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）

正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴

噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴

运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴

冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴

大相对湿度  95%

高表面温度  150°C

MTTFD 值符合 EN ISO 13849  150年

符合性

- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试

- RoHS 指令 2015/65/EU

- REACH 条例 (EC) 编号 1907/2006

环境兼容性气候  环境监测符合 EN 60068-2

液压

规格   6

大工作压力

接口 P  350bar

Anschluss A  350bar

油口 B  350bar

接口 T  210bar

建议大流量  80l/min

额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min

液压油  HL, HLP, HLPD, HVLP, HVLPD

液压油允许温度范围  -20 … +70°C（-40 … +50°C）

允许粘度范围  20 … 380mm²/s（30 … 46mm²/s）

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15

电气，集成电子元件 (OBE)

电压类型  直流电压

电源

公称电压  24VDC

下限  19V

上限  36V

大剩余波纹度  2.5Vpp

放大器的电流消耗

大  < 2A

脉冲电流  3A

电磁线圈的电阻

20 °C 时的低温值  2.65Ω

大高温值  4.05Ω

占空比  100%

高线圈温度  150°C

符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）

电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1

德国力士乐REXROTH比例阀物料号和型号：

R901496433 4WREE6E08-3X/V/24A1

R901496427 4WREE6E16-3X/V/24A1

R901496427 4WREE6E16-30/V/24A1

R901495957 4WREE6E16-30/V/24A1-655

R901496430 4WREE6E32-3X/V/24A1

R901496430 4WREE6E32-30/V/24A1

R901496435 4WREE6E32-3X/V/24F1

R901514694 4WREE6E32-3X/M/24F1

R901496448 4WREE6E1-32-3X/V/24F1

R901496446 4WREE6E1-32-30/V/24A1

R901496449 4WREE6W1-08-3X/V/24F1

R901496437 4WREE6W16-3X/V/24A1

R901523727 4WREE6W16-3X/V/24F1

R901496438 4WREE6W32-3X/V/24F1

R901496432 4WREE6W32-3X/V/24A1

R901496436 4WREE6V08-30/V/24A1

R901517467 4WREE6V16-3X/V/24F1

R901496440 4WREE6V16-30/V/24A1

R901496451 4WREE6W1-16-30/V/24F1

R901496451 4WREE6W1-16-3X/V/24F1

R901496441 4WREE6W1-32-3X/V/24F1

R901496442 4WREE6W1-32-3X/V/24A1

R901497575 4WREE6WA16-30/V/24A1

力士乐REXROTH比例阀R901496446

液压比例方向阀 4WREE6E1-32-3X/V/24A1

R901496446 4WREE6E1-32-30/V/24A1

公称尺寸 6, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WREE6

安装位置 任何

工作压力[bar] 350

流量[l/min] 80

滑阀符号 符号E1

连接类型 底板安装

标称流量[l/min] 32

大小 6.

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 2.64

REXROTH比例阀4WRTE25V350L-46/6EG24K31/A1M
