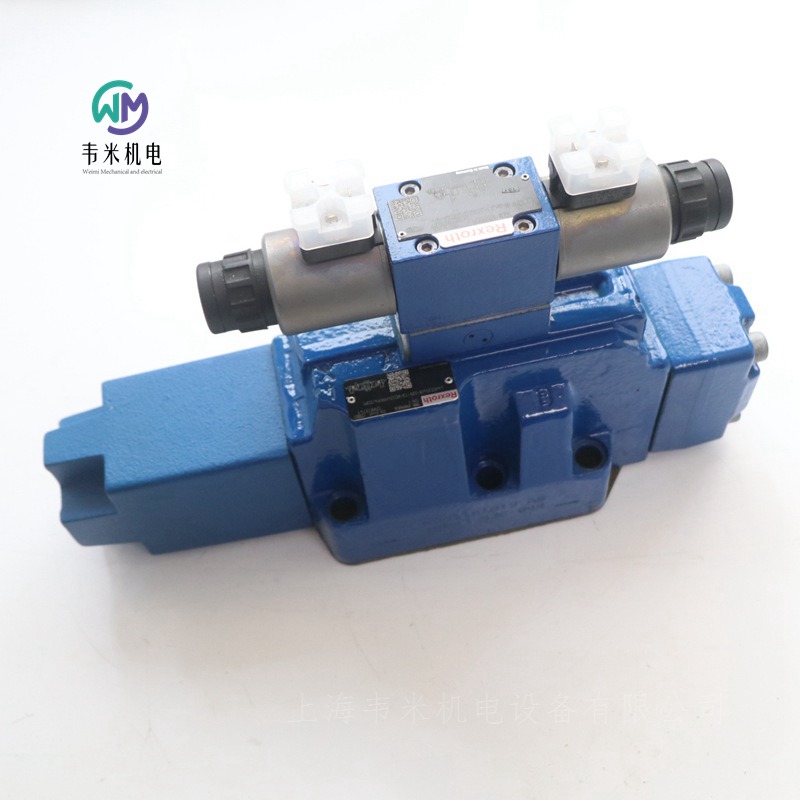

力士乐REXROTH比例阀R900968534

液压比例方向阀 4WRZ25W8-220-7X/6EG24N9EK4/D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

公称尺寸 25, , 符号 W8, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

滑阀

由伺服电动机控制的

内部先导油供应，外部先导油回油

带减压阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRZ（E）

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号W8

连接类型 底板安装

标称流量[l/min] 220

大小 25

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 20.56



力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀

4WRZ

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

辅助操纵装置，可选

弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。

5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。

设置：

阀门的基本构成包括：

带比例电磁铁的先导控制阀

带主控制阀芯和对中弹簧的主阀

功能：

线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。

主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。

→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。

→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈

→ 控制阀芯和主控制阀芯移回至中心位置

根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。

可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

德国力士乐REXROTH电液比例阀物料号和型号：

R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M

R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M

R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M

R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M

R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M

R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M

R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M

R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M

R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M

R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M

R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M

R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M

R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M

R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V

R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M

R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M

R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M

R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M

R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M

R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M

R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M

R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M

R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V

R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M

R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M

R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M

R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M

R900970810 4WRZ25E325-73/6EG24N9EK4/D3M

R900712186 4WRZ25E325-73/6EG24N9K4/D3M

R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M

R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M

R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M

R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M

R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M

R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M

R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M

R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M

R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M



力士乐REXROTH液压比例方向阀 4WREE6V16-3X/V/24A1

R901496440 4WREE6V16-30/V/24A1

公称尺寸 6，符号 V，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

直动

滑阀

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 符号 V

连接类型 板式结构

额定流量 [l/min] 16

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 2.64





力士乐REXROTH液压比例方向阀 4WREE6V08-3X/V/24A1

R901496436 4WREE6V08-30/V/24A1

公称尺寸 6，符号 V，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

直动

滑阀

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 符号 V

连接类型 板式结构

额定流量 [l/min] 8

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 2.6





力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀

4WRKE

规格 10, 16, 25, 27, 32, 35

组件系列 3X

大工作压力 350 bar

大流量 3000 l/min

带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀

调整体积流量的方向和大小

用比例电磁铁操纵

用于底板安装：孔图按 ISO 4401

电气位置反馈

弹簧对中的主控制阀芯

先导控制阀：单级比例方向阀

带位置控制的主级

4WRAP 6 W7.3X/G24… 型先导控制阀（一级）

先导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的先导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。

先导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下，两个执行机构都连接到油箱。如果两个线圈中的一个或励磁，则磁力会将阀的控制阀芯向弹簧或移动。一旦超过遮盖量，便会堵塞两个执行机构中的一个与油箱的连接，转而连接压力腔。流体从 P 流向主级的控制腔。

4WRKE 型阀门是二级比例方向阀。它们控制流动方向和流量。主级是受位置控制的，这样，控制阀芯位置在流量较大的情况下也不会受液动力的影响。

这种阀门主要由先导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号，则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变，都能产生差动电压。比较控制值和理论值期间，通过电子元件确定可能的控制偏差，并向先导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会一直移动，直到理论值与控制值相符。在控制状态下，主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节，可以将批量生产设备导致的偏差保持在较低水平。

不得让油箱管路排空运行；在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

阀门特征

二级阀的基本设置包括我们的比例阀模块。“主级零电位”的零电位调节是工厂预设的，可以通过控制电子元件中的电位计，在公称行程的 ±30 % 范围内进行调节。拆下盖壳体前面的保护塞后，方可对集成控制电子元件进行检修。必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由的人员执行。

注意！

零电位更改可能导致系统损坏，故只能由的人员执行!

德国力士乐REXROTH比例阀订货号和型号：

R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M

R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M

R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M

R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M

R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M

R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M

R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M

R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M

R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V

R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M

R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M

R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V

R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M

R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M



力士乐REXROTH比例阀R900722870

液压比例方向阀 4WRKE10E100P-3X/6EG24ETK31/A1D3M

R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M

公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度

滑阀

由伺服电动机控制的

内部先导油供应、内部先导油回油

具有精细控制范围的特性曲线线性

产品属性

连接图 ISO 4401-05-05-05

产品系列 4WRKE

工作压力[bar] 315

流量[l/min] 170

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 100

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 8.36



力士乐REXROTH液压比例方向阀 4WRKE16E200L-3X/6EG24EK31/A1D3M

R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M

公称尺寸 16，符号 E，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度。

线性特性曲线

滑阀

先导式

内控供油，外控回油

连接图 ISO 4401-07-07-0-05

大压力 [bar] 350

大体积流量 [l/min] 460

活塞符号 符号 E

连接类型 板式结构

额定流量 [l/min] 200

标称尺寸 16

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 11.271





力士乐REXROTH液压比例方向阀 4WRKE10E100L-3X/6EG24ETK31/A1D3M

R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M

公称尺寸 10，符号 E，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度

线性特性曲线

滑阀

先导式

内控供油，内控回油

连接图 ISO 4401-05-05-0-05

大压力 [bar] 315

大体积流量 [l/min] 170

活塞符号 符号 E

连接类型 板式结构

额定流量 [l/min] 100

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 8.391





力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-Link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-Link 接口的集成电子元件 (OBE)（可选配减振板 ）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-Link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀物料号和型号：

R901382323 4WRPEH6C3B15P-31/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

R901382315 4WRPEH6C3B40L-30/M/24A1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

0811404601 4WRPEH6C3B12L-20/G24K0/A1M

0811404602 4WRPEH6C3B24L-20/G24K0/A1M

R901382313 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

0811404611 4WRPEH6C4B12L-20/G24K0/A1M

0811404612 4WRPEH6C4B24L-2X/G24K0/A1M

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404720 4WRREH6VB40L-11/G24K0/B5M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

R901412522 4WRPEH6C4B12L-31/M/24A1-561

R901382372 4WRPEH6CB24L-30/M/24F1



力士乐REXROTH比例阀R901382323

液压比例方向阀 4WRPEH6C3B15P-3X/M/24A1

R901382323 4WRPEH6C3B15P-31/M/24A1

公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

带额外故障安全位置的安全切断

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPEH6

工作压力[bar] 350

流量[l/min] 30

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 15

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.98



力士乐REXROTH比例阀R901382315

液压比例方向阀 4WRPEH6C3B40L-3X/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

带额外故障安全位置的安全停机

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPEH6

工作压力[bar] 350

流量[l/min] 50

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 40

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.



力士乐REXROTH比例阀0811404720

液压比例方向阀 4WRREH6VB40L-1X/G24K0/B5M

0811404720 4WRREH6VB40L-11/G24K0/B5M

公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

工作压力[bar] 315

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 40

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

无线连接 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.25



力士乐REXROTH比例阀4WRPEH6C3B40L-3X/M/24F1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382350 4WRPEH6C3B40L-31/M/24F1

高功率范围的工业液压阀。根据液压符号可靠地控制油的流动方向。内部活塞位置反馈带来高精度

通过额外的故障安全位置安全关闭

闸阀

直接操作

产品特性

连接图像

ISO 4401-03-02-0-05

产品系列 4WRPEH6

压力[bar] 350.

体积流量[l/min] 50

活塞符号 符号C3

连接类型 板式结构

额定流量【l/min】 40

标称尺寸 6.

操作类型 带有集成电子设备的电气

连接数 4.

开关位置数量 4.

电源电压 24伏直流电

电气插头 设备插头7针（6°PE）

电气连接说明 符合EN 175201-804的装置插头7针（6°PE）

连通性 模拟，设定值4至20 mA

符合性说明 CE，电磁兼容性2014/30/EU

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.980



力士乐REXROTH液压比例方向阀 4WRPEH6C3B12L-3X/M/24A1

R901382312 4WRPEH6C3B12L-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 23

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 12

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.98367



力士乐REXROTH液压比例方向阀

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

公称尺寸 6，符号 C4，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 23

活塞符号 符号 C4

连接类型 板式结构

额定流量 [l/min] 12

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接

模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.98





力士乐REXROTH液压比例方向阀 4WRPEH6C3B40P-3X/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 50

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 40

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.99



力士乐REXROTH液压比例方向阀 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 50

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 24

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 2.985



力士乐REXROTH液压比例方向阀 4WRPEH6C3B04L-3X/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度

通过额外的故障安全位置安全切断

滑阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 8

活塞符号 符号 C3

连接类型 板式结构

额定流量 [l/min] 4

标称尺寸 6

驱动类型 电气带集成电子元件

连接数 4

开关位置数 4

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 3





力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPE10

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 … 80 l/min

用于 I4.0 的数字接口 IO-Link

可靠 - 经过验证且坚固耐用的设计

节能 - 不需要先导油，流量高压差低

灵活 - 适用于位置和速度控制

 - 响应灵敏度高，滞后小

安全 - 可借助 ISA 适配器切断第二线圈

IO-Link 接口，可选

三位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

结构

阀门的基本构成包括：

阀体

带有压缩弹簧的控制阀芯

带位置传感器的控制线圈（可选配电子元件保护膜）

行程线圈

带模拟接口或 IO-Link 接口的集成电子元件 (OBE) （可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 V 的情况下，电子元件将控制阀芯调节到中心位置。

错误检测

如果出现以下错误情况，电子元件将使控制线圈断电：

低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断

内部 IO-Link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

控制阀芯 在压缩弹簧的作用下保持在机械中心位置（（带有符号 V）不适用于液压中心位置）。

衰减阀板 "D"

衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜 (8)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

两位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

结构

阀门的基本构成包括：

阀体

带有压缩弹簧的控制阀芯

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。正控制值预设时，阀门从 P 到 B 或者从 A 到 T 打开。负控制时，控制阀芯位置无变化。

错误检测

如果出现以下错误情况，电子元件将使控制线圈断电：

低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。

仅在接口 "F1" 处：

低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。

仅在接口 "L1" 处：

使能未激活，通讯中断

内部 IO-Link 发生故障时

仅在接口 "C6" 处：

额外使能未激活

衰减阀板 "D"

衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀订货号和型号：

0811404766 4WRPE10CB80L-20/G24K0/F1M-810

0811404771 4WRPE10E80SJ-20/G24K0/A1M

R901396520 4WRPE10EA80SJ-3X/M/24A1

R901409007 4WRPE10Q3-80S-3X/M/24A1

R901409007 4WRPE10Q3-80S-30/M/24A1

R901392640 4WRPE10W6-80SJ-3X/M/24F1

0811404552 4WRPE10V80M-20/G24K0/A1M-837

R901392641 4WRPE10V80S-3X/M/24A1

R901514048 4WRPE10V80S-3X/V/24A1

0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M

R901396517 4WRPE10E1-80SJ-3X/M/24A1

0811404818 4WRPE10CB80M-2X/G24K0/A1M-846

0811404767 4WRPE10Q3-80M-2X/G24K0/A1M

0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797

0811404776 4WRPE10WC80SJ-2X/G24K0/B5M

0811404814 4WRPE10KB130P-2X/G24K0/B5M

0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830







力士乐REXROTH方向控制阀，直接操作，带集成数字轴控制器（IAC多以太网）

系列4WRPDH

通径6和10

组件系列2X

工作压力350巴

流量100升/分钟（∆p=35巴）

特征

打开

–集成数字轴控制功能（IAC多以太网）

–总线连接/服务接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）

可扩展

–2个可配置的模拟传感器输入

–1个线性位置测量系统输入（SSI、1Vpp或EnDat 2.2）

处境安全的

-内部安全功能（根据EN 13849-1，可用于4类/PL e）

–符合EMC指令2014/30/EU的CE要求

准确的

–液压控制器

–高响应灵敏度和低滞后

组成

IAC多以太网方向控制阀

电子设备主要由以下部分组成：

带伺服质量控制滑阀和套筒的直接操作方向控制阀

集成数字轴控制器，具有：

–模拟/数字接口（XH2）

–以太网接口（X7E1、X7E2）

–模拟传感器接口（X2M1、X2M2）

–数字传感器接口（X8M）

功能

IAC多以太网阀（基于方向控制阀的集成轴控制器）是一种数字方向控制阀，具有集成轴控制器和以下功能：

位置控制

压力/力控制

闭环速度控制

交替控制（位置-压力/力）

交替控制（流量-压力/力）

pQ功能（流量控制）

这实现了以下操作模式：

阀门直接控制

驱动控制位置控制

驱动控制定位

定位块操作

命令值通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）预设

向上级控制提供的实际值信号的反馈信息可选地通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）提供

控制器参数通过以太网接口（X7E1或X7E2）设置

安全功能

由于接头（XH2）上的控制电磁阀（启用引脚3，低信号），关闭功能被启用。

关闭后，阀门的控制滑阀处于故障安全位置。

电磁阀B的启用确认引脚8为“高”。

通过连接控制电磁阀（启用引脚3，高信号），可以通过命令值预设在两个方向上调节阀门。

电磁阀B的启用确认引脚8为“低”。

阀门的集成控制电子设备还允许根据EN 13849-1方向P→a关闭通道（根据应用观察故障安全位置）。

为此，必须提供合适的控制系统，以在方向相关的阀门信号“启用输入”和“启用确认”（阀门反馈的诊断信号）之间进行合理性检查，并在错误情况下做出反应。

根据EN 13849-1（取决于阀门类型），不可能以安全相关的方式关闭方向P→B。

监视

数字控制电子设备能够实现全面的监控功能/错误检测，包括：

欠电压

通信错误

模拟传感器输入和数字位置测量系统的电缆断裂

模拟/数字输出的短路监测

微控制器监测

集成电子设备的温度

注意：

停用时，4/4方向控制阀没有无泄漏的基本锁定。设计驱动器时必须考虑泄漏。当电源电压关闭时，驱动器可能会在功能方向P→B上短时间加速。

4WRPDH型阀门可用作切断元件。3或4（符合EN 13849-1的PL e）。对于这两种类型，需要额外的关闭元件来实现双通道关闭。

主要技术参数

通径NG 6 10

连接类型 板连接

连接图 ISO 4401-03-02-02-05   ISO 4401-05-04-0-05

重量 3.2kg   7.2kg

安装位置  任意

环境温度范围  –20…+60°C

储存温度范围  +5…+40°C

储存时间  1年

相对湿度（无凝结）  95%

防护等级符合EN 60529   IP65（如果正确安装的连接器使用）

表面温度  150°C

MTTFd值符合EN ISO 13849 150年标准

正弦测试符合EN 60068-2-6 10...2000赫兹/大10克/10个周期/3个轴

根据EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3轴进行噪声测试

运输冲击符合EN 60068-2-27 15 g/11 ms/3轴

一致性  CE符合EMC标准指令2014/30/EU  EN 61000-6-2和EN 61000-6-3

RoHS指令  2011/65/EU

运行压力

端口A、B、P  350bar

端口T  250bar

液压油温度范围  –20…+60°C

推荐粘度范围  20…100mm2/s

允许粘度范围  10…800mm2/s

液压油；符合ISO 4406（c）的清洁度等级  Class 18/16/13

滞后率  ≤0.2%

制造公差qVmax  ≤10%

温度漂移  零点漂移<0.25%/10 K

压力漂移  零点漂移<0.15%/100 bar

零点校准  ±1%（出厂）

德国力士乐REXROTH比例阀订货号和型号：

R901368366 4WRPDH6C3B04L-20/M/24SD6T

R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T

R901474989 4WRPDH6C5B40L-2X/M/24ND6T

R901474451 4WRPDH10C4B50L-2X/M/24ED6T

力士乐液压比例阀4WRZ25W8-220-73/6EG24N9EK4/D3M
