力士乐比例控制阀4WRPEH6C3B40L-31/M/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例阀R901382315

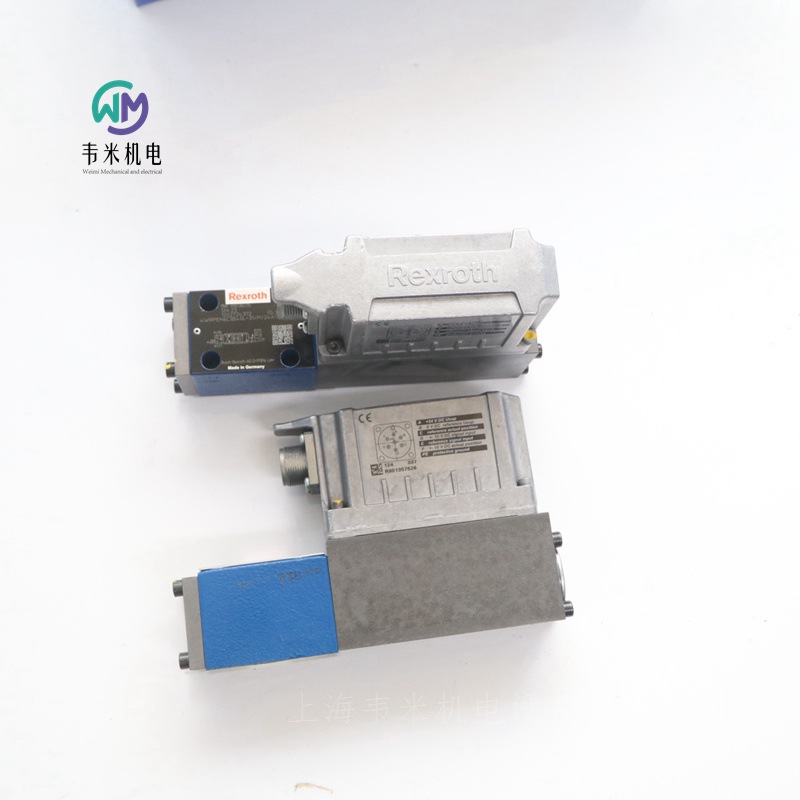

液压比例方向阀 4WRPEH6C3B40L-3X/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

带额外故障安全位置的安全停机

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPEH6

工作压力[bar] 350

流量[l/min] 50

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 40

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-Link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-Link 接口的集成电子元件 (OBE)（可选配减振板 ）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-Link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀物料号和型号：

R901382323 4WRPEH6C3B15P-31/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

R901382315 4WRPEH6C3B40L-30/M/24A1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

0811404601 4WRPEH6C3B12L-20/G24K0/A1M

0811404602 4WRPEH6C3B24L-20/G24K0/A1M

R901382313 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

0811404611 4WRPEH6C4B12L-20/G24K0/A1M

0811404612 4WRPEH6C4B24L-2X/G24K0/A1M

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404720 4WRREH6VB40L-11/G24K0/B5M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

R901412522 4WRPEH6C4B12L-31/M/24A1-561

R901382372 4WRPEH6CB24L-30/M/24F1

力士乐REXROTH比例阀R901368366

液压比例方向阀 4WRPDH6C3B04L-2X/M/24SD6T

R901368366 4WRPDH6C3B04L-20/M/24SD6T

公称尺寸 6, , 符号 C3, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高。

滑阀

直接驱动

线性的

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WRPDH

工作压力[bar] 350

流量[l/min] 8.

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 4.

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，12极（11+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 ±10 VDC或4。。。20mA，数字，Sercos III

符合性说明 CE符合EMC指令2014/30/EU，根据EN 61000-6-2和EN 61000-6-3进行测试；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.56

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀

4WRTE

规格 10 … 35

组件系列 4X

大工作压力 350 bar

大流量 3000 l/min

额定流量 25 … 1000 l/min

可靠 - 经过验证且坚固耐用的设计

安全性

-主级控制腔中存在自动压力补偿，借助先导控制阀实现

-主级控制阀芯位于弹簧对中的中心位置和/或偏移位置

-可选阀芯位置监控

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

4WRTE 型阀门是一个带电气位置反馈、集成电子元件 (OBE) 和可选阀芯位置监控的先导式方向控制阀。

设置

阀门基本构成包括3个主要组件：

带有主级控制阀芯和可选阀芯位置监控的壳体

带主级感应式位置传感器的集成电子元件（可选配电子元件保护膜）

带有控制阀芯/插口设备、感应式位置传感器和主级控制阀芯的中心位置压力反馈的先导控制阀

功能

比例电磁铁断电后，主级控制阀芯将通过对中弹簧和压力反馈保持在中心位置

主级控制阀芯通过先导控制阀进行控制 → 主级控制阀芯位于调节位置

通过更改比例电磁铁的线圈磁力以控制先导控制阀的控制阀芯

集成电子元件的控制值与理论值的连接

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。先导油回油从内部通过油口 T 或从外部通过 Y 泄至油箱

在控制值为 0 V 的情况下，电子元件将主级控制阀芯控制在中心位置。

阀芯位置监控

主级控制阀芯的阀芯位置通过位置感应开关进行检测，然后通过两个具有预设逻辑的转换输出进行显示。如果超过固定设置转换点，则控制阀芯遮盖中将监控与零位置的偏差（请参阅“附件”）。

可在用于监视功能的高级控制中使用这些切换信号。通过带两个信号输出插脚和两个电源插脚的 4 极连接器 M12x1 单独进行电气连接。

应用领域

阀门可以用于与安全相关的双通道应用（符合 EN 13849-1 标准的类别 3，PL d 和 类别 4，PL e），例如一个通道的关闭元件。阀门符合 EN 60204 标准中停机类别 0 的安全启动关闭要求。

如果需要安全要求，阀门的电源电压必须基于

所需的安全等级（类别 PL）进行安全断电。

根据应用和工作设备要求 - 符合 EN 13849-1 的特定标准，用户必须提供符合所需

诊断范围 DCavg 并使用高级控制的适当监控/可信性检查。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件

保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

电源电压故障

一旦出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

在控制腔的相同等级上通过先导控制阀进行的自动压力控制

在压力供应故障的情况下，通过对中弹簧实现主级控制阀芯的对中

主级控制阀芯的中心位置

注意：

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏。

对于带 E、E1-、W6- 和 W8- 符号的控制阀芯，对中弹簧将主级控制阀芯置于中心位置，V- 和 V1 控制阀芯已切换至优先方向 P 至 B 和 A 至 T，控制阀芯行程的公差范围为 1 % 至大 11 %。

PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门。

已在工厂完成了零电位的设置。注意：更改零电位可能导致系统损坏，故只能由的人员执行。

如果更换先导控制阀或电子元件，必须由受过指导的专家重新调节零电位。

“无代码”型号

外部先导油供油

外部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。

先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“E”

内部先导油供油

外部先导油回油

使用本型号时，先导油由主阀的通道 P 供给（内部）。

先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

在底板中，必须关闭油口 X。

型号“ET”

内部先导油供油

内部先导油回油

使用本型号时，先导油由主阀的通道 P 供给（内部）。

先导油直接流回主阀的 T 通道（内部）。

在底板中，必须关闭油口 X 和 Y。

型号“T”

外部先导油供油

内部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。

先导油直接流回主阀的 T 通道（内部）。

在底板中，必须关闭油口 Y。

德国力士乐REXROTH电液比例阀物料号和型号：

R901079555 4WRTE10E3-100L-4X/6EG24TK31/A1V

R900967019 4WRTE10R3-100S-4X/6EG24K31/A1M

R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M

R901052969 4WRTE10E100L-4X/6EG24TK31/A1M

R901011175 4WRTE10W6-100S-43/6EG24K31/A1M

R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M

R900969007 4WRTE10V50L-4X/6EG24K31/F1M

R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M

R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M

R900954258 4WRTE10V100L-4X/6EG24K31/A1M

R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M

R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V

R901316264 4WRTE10E25L-4X/6EG24K31/F1M

R900954260 4WRTE10V50L-43/6EG24ETK31/A1M

R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M

R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M

R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M

R901052558 4WRTE16E200L-4X/6EG24EK31/F1M

R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M

R900978862 4WRTE16W6-200L-40/6EG24K31/F1V

R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M

R901083707 4WRTE16V125P-4X/6EG24TK31/A5M

R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M

R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M

R900954277 4WRTE16V200L-4X/6EG24K31/A1M

R900954275 4WRTE16V125L-4X/6EG24K31/A1M

R900710344 4WRTE16V1-200L-46/6EG24K31/F1M

R900732662 4WRTE16E200P-4X/6EG24K31/A1M

R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M

R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V

R900732662 4WRTE16E200P-4X/6EG24K31/A1M

R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280

R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M

R900954281 4WRTE25E220L-46/6EG24K31/A1M

R900954281 4WRTE25E220L-4X/6EG24K31/A1M

R900954296 4WRTE25V350L-46/6EG24K31/A1M

R900954283 4WRTE25E350L-46/6EG24K31/A1M

R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M

R900700274 4WRTE25W6220L-4X/6EG24K31/A1M

R900733295 4WRTE25R350L-4X/6EG24K31/A1M

R900954294 4WRTE25V220L-4X/6EG24K31/A1M

R900975549 4WRTE25V350L-4X/6EG24K31/A5M

R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M

R901392994 4WRTE25V220P-4X/6EG24K31/A5V

R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M

R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M

R901212530 4WRTE25V220P-4X/6EG24EK31/A1M

R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M

R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M

R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280

R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M

R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M

R900781687 4WRTE27V500L-4X/6EG24K31/A1M

R901000410 4WRTE27V000L-41/6EG24K31/A1M-736

R900967043 4WRTE27E500P-4X/6EG24K31/A1M

R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M

R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M

R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M

R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M

R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280

R900954303 4WRTE32V600L-4X/6EG24K31/A1M

R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M

R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737

R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M

R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M

R900775780 4WRTE32E600P-4X/6EG24K31/A1M

R901227848 4WRTE32V600P-4X/6EG24K31/A1M

R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M

R901360910 4WRTE35V1000P-4X/6EG24K31/A1M

R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M

R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M

力士乐REXROTH比例阀R900954296

液压比例方向阀 4WRTE25V350L-4X/6EG24K31/A1M

R900954296 4WRTE25V350L-46/6EG24K31/A1M

公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。

滑阀

由伺服电动机控制的

线性的

外部先导油供应、外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRTE

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号V

连接类型 底板安装

标称流量[l/min] 350

大小 25

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，指令值±10 V

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 17.93

力士乐REXROTH比例阀4WRTE25E220L-4X/6EG24K31/A1M

R900954281 4WRTE25E220L-46/6EG24K31/A1M

标称尺寸25，符号E，带集成电子器件的电气，24 V DC

大功率工业液压阀，根据液压符号可靠的油流向调节，内部活塞位置反馈，精度高

线性特性

滑阀

预转向

外部控制供油，外部控制回油

产品特性

连接类型 ISO 4401-08-08-05

压力[bar] 350

体积流量[l/min] 870

活塞符号 符号E

控件 集成电子

连接类型 板式结构

额定流量【l/min】 220

标称尺寸 25

操作类型 带有集成电子设备的电气

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头7针（6+PE）

电气连接说明 符合EN 175201-804的装置插头7针（6+PE）

连通性 模拟，设定值±10 V

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 18.06

力士乐REXROTH液压比例方向阀 4WRTE25E350L-4X/6EG24K31/A1M

R900954283

公称尺寸 25，符号 E，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高

线性特性曲线

滑阀

领航

外控供油，外控回油

连接图 ISO 4401-08-08-0-05

大压力 [bar] 350

大体积流量 [l/min] 870

活塞符号 符号 E

控件 集成电子元件

连接类型 板式结构

额定流量 [l/min] 350

标称尺寸 25

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 17.88

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀

4WRZ

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

辅助操纵装置，可选

弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。

5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。

设置：

阀门的基本构成包括：

带比例电磁铁的先导控制阀

带主控制阀芯和对中弹簧的主阀

功能：

线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。

主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。

→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。

→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈

→ 控制阀芯和主控制阀芯移回至中心位置

根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。

可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

德国力士乐REXROTH电液比例阀物料号和型号：

R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M

R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M

R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M

R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M

R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M

R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M

R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M

R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M

R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M

R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M

R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M

R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M

R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M

R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V

R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M

R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M

R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M

R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M

R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M

R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M

R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M

R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M

R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V

R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M

R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M

R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M

R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M

R900970810 4WRZ25E325-73/6EG24N9EK4/D3M

R900712186 4WRZ25E325-73/6EG24N9K4/D3M

R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M

R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M

R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M

R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M

R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M

R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M

R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M

R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M

R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士乐REXROTH比例阀R900968534

液压比例方向阀 4WRZ25W8-220-7X/6EG24N9EK4/D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

公称尺寸 25, , 符号 W8, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

滑阀

由伺服电动机控制的

内部先导油供应，外部先导油回油

带减压阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRZ（E）

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号W8

连接类型 底板安装

标称流量[l/min] 220

大小 25

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 20.56

力士乐比例控制阀4WRPEH6C3B40L-31/M/24A1
