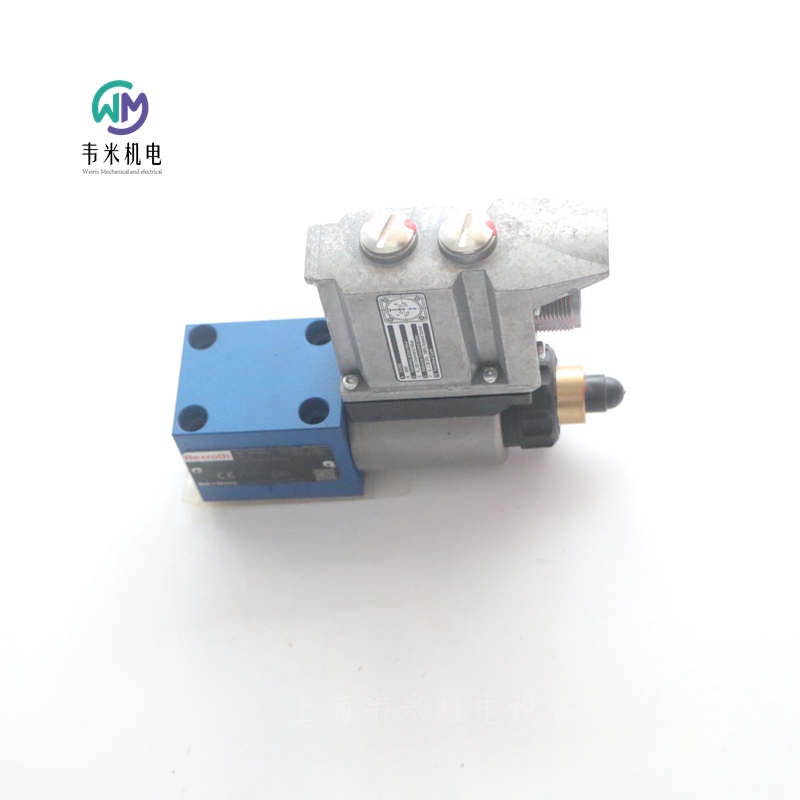

力士乐REXROTH比例溢流阀R901198613

比例溢流阀 DBETE-6X/420G24K31A1V

R901198613 DBETE-62/420G24K31A1V

公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力等级420巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带车载电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.6

力士乐REXROTH带集成电子元件的直动式比例溢流阀

DBETE

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

设定值压力特性曲线的制造公差小

DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

型号 DBETE – 带集成电子元件（OBE）

在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。

在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。

技术数据

型号 DBETE

重量  2.0kg； 2.15

安装位置 可选

存储温度范围  –20 至 +80°C

环境温度范围  –20 至 +50°C

液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）

工作压力 油口 P 420bar

压力设定  50...420bar

回流压力 油口 T 或 Y  分别施加零压力至油箱

流量  2l/min

液压油  符合 DIN 51524 规定的矿物油（HL，HLP）

液压油温度范围  –20 至 +80°C

粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s

液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2

滞环 小于压力设定的 4 %

反向死区  小于压力设定的 0.5 %

响应灵敏度  小于压力设定的 0.5 %

线性（流量 0.8 l/min）  设定压力的 ±3 %

控制值/压力特性曲线的容差为 0.8 l/min；增加的压力

控制值为 20% 时  小于压力设定的 ±1.5 %

控制值为 100 % 时  小于压力设定的 ±1.5 %

阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）

电气

线圈小电流  ≤ 100mA

线圈大电流  1600 ± 10 %mA

电磁线圈电阻

20 °C 时的低温值  5.5Ω

高温值  8.05Ω

占空比  100%

电气，集成元件（OBE）

电源电压

标称电压  24VDC

下限值  21VDC

上限值  35VDC

电流消耗  ≤ 1.5A

要求的保险丝   2A，慢速熔断

输入

电压  0 至 10V

电流  4 至 20mA

输出 实际电流值  1 mV 1mA

符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器

型号 DBETE

组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚

电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V

差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值参考电位

测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ

保护性接地导线 PE 连接至线圈和阀体

符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2

塑料型号， 材料编号 R900021267（另外单独购买）

金属型号，材料编号 R900223890 （另外单独购买）

电气连接

型号 DBETE 的连接电缆

 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽

 – 仅在供电侧将屏蔽连接到 PE

 – 允许长度为 100 m

电源设备的电源电压取决于供电电缆的长度。

型号 DBETE 的集成电子元件（OBE）

功能

通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。

借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。

电流调节器调节线圈电流，而不受电磁线圈电阻影响。

比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）。

至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。

德国力士乐REXROTH直动式比例溢流阀订货号和型号：

R901198613 DBETE-6X/420G24K31A1V

R901119906 DBETE-62/315YG24K31F1V

R901064544 DBETE-62/50YG24K31A1V

R901064548 DBETE-6X/350YG24K31A1V

R901064278 DBETE-6X/315YG24K31A1V

R901029966 DBETE-62/50G24K31A1V

R901064677 DBETE-6X/200YG24K31A1V

R901064677 DBETE-62/200YG24K31A1V

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

R901029968 DBETE-6X/200G24K31A1V

R901029969 DBETE-6X/315G24K31A1V

R901029969 DBETE-62/315G24K31A1V

R901029970 DBETE-62/350G24K31A1V

R901104476 DBETE-6X/420YG24K31A1V

R901045242 DBETE-6X/100G24K31F1V

R901045243 DBETE-6X/200G24K31F1V

R901045246 DBETE-62/315G24K31F1V

R901045248 DBETE-6X/350G24K31F1V

R901121103 DBETE-62/420G24K31F1V

R901236003 DBETE-6X/420YG24K31F1V

R901150563 DBETE-6X/100YG24K31F1V

力士乐REXROTH比例溢流阀，直动式、带集成电子放大板（OBE）DBETE

R901029967 DBETE-6X/100G24K31A1V

R901423919 DBETE-6X/100G24K31F1M

R901045242 DBETE-6X/100G24K31F1V

R901064545 DBETE-6X/100YG24K31A1V

R901150563 DBETE-6X/100YG24K31F1V

R988003769 DBETE-6X/100YG24K31F1V-1

R901093993 DBETE-6X/200G24K31A1M

R901029968 DBETE-6X/200G24K31A1V

R901064705 DBETE-6X/200G24K31A1V=LB

R901415729 DBETE-6X/200G24K31F1M

R901045243 DBETE-6X/200G24K31F1V

R901064677 DBETE-6X/200YG24K31A1V  马可波罗

R901103801 DBETE-6X/200YG24K31F1V

R901039512 DBETE-6X/250G24K31A1V

R901045244 DBETE-6X/250G24K31F1V

R901433959 DBETE-6X/250YG24K31A1M

R901064546 DBETE-6X/250YG24K31A1V

R901137745 DBETE-6X/315G24K31A1M

R901029969 DBETE-6X/315G24K31A1V

R901362533 DBETE-6X/315G24K31F1M

R901045246 DBETE-6X/315G24K31F1V

R901045246 DBETE-62/315G24K31F1V

R901194830 DBETE-6X/315YG24K31A1M

R901064278 DBETE-6X/315YG24K31A1V

R901119906 DBETE-6X/315YG24K31F1V

R901029970 DBETE-6X/350G24K31A1V

R901064699 DBETE-6X/350G24K31A1V=LB

R901045248 DBETE-6X/350G24K31F1V

R901197016 DBETE-6X/350YG24K31A1M

R901064548 DBETE-6X/350YG24K31A1V

R901209459 DBETE-6X/350YG24K31F1V

R901198613 DBETE-6X/420G24K31A1V

R901411345 DBETE-6X/420G24K31F1M

R901121103 DBETE-6X/420G24K31F1V

R901121103 DBETE-62/420G24K31F1V

R901425911 DBETE-6X/420YG24K31A1M

R901104476 DBETE-6X/420YG24K31A1V

R901236003 DBETE-6X/420YG24K31F1V

R901029966 DBETE-6X/50G24K31A1V

R901048602 DBETE-6X/50G24K31A1V=DE

R901045240 DBETE-6X/50G24K31F1V

R901064544 DBETE-6X/50YG24K31A1V

R901344569 DBETE-6X=350G24K31F1V

力士乐REXROTH液压比例方向阀 4WRTE25E350L-4X/6EG24K31/A1M

R900954283

公称尺寸 25，符号 E，电气带集成电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高

线性特性曲线

滑阀

领航

外控供油，外控回油

连接图 ISO 4401-08-08-0-05

大压力 [bar] 350

大体积流量 [l/min] 870

活塞符号 符号 E

控件 集成电子元件

连接类型 板式结构

额定流量 [l/min] 350

标称尺寸 25

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 17.88

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀

4WRZ

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

辅助操纵装置，可选

弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。

5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。

设置：

阀门的基本构成包括：

带比例电磁铁的先导控制阀

带主控制阀芯和对中弹簧的主阀

功能：

线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。

主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。

→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。

→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈

→ 控制阀芯和主控制阀芯移回至中心位置

根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。

可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

德国力士乐REXROTH电液比例阀物料号和型号：

R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M

R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M

R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M

R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M

R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M

R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M

R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M

R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M

R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M

R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M

R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M

R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M

R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M

R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V

R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M

R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M

R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M

R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M

R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M

R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M

R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M

R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M

R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V

R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M

R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M

R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M

R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M

R900970810 4WRZ25E325-73/6EG24N9EK4/D3M

R900712186 4WRZ25E325-73/6EG24N9K4/D3M

R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M

R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M

R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M

R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M

R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M

R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M

R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M

R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M

R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士乐REXROTH比例阀R900968534

液压比例方向阀 4WRZ25W8-220-7X/6EG24N9EK4/D3M

R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M

公称尺寸 25, , 符号 W8, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

滑阀

由伺服电动机控制的

内部先导油供应，外部先导油回油

带减压阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WRZ（E）

工作压力[bar] 350

流量[l/min] 870

滑阀符号 符号W8

连接类型 底板安装

标称流量[l/min] 220

大小 25

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 20.56

力士乐REXROTH先导式比例方向阀4WRZ25E325-7X/6EG24N9EK4/D3M

R900970810

公称尺寸 25，符号 E，电气带外接电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

带隐藏式手动操作

滑阀

领航

内控供油，外控回油

带减压阀

连接图 ISO 4401-08-08-0-05

大压力 [bar] 350

大体积流量 [l/min] 870

活塞符号 符号 E

连接类型 板式结构

额定流量 [l/min] 325

标称尺寸 25

驱动类型 电气带外接电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 3 针设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 20.44

力士乐REXROTH液压比例方向阀 4WRZE16W8-180-7X/6EG24N9K31/A1M

R901483053

规格 16，符号 W8，集成电子元件，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠控制油流方向

带隐藏式手动操作

滑阀

先导

外控供油，外控回油

不带减压阀

连接图 ISO 4401-07-07-0-05

大压力 [bar] 350

大体积流量 [l/min] 460

活塞符号 符号 W8

连接类型 板式结构

额定流量 [l/min] 180

标称尺寸 16

驱动类型 电气带集成电子元件

连接数 4

开关位置数 3

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 ±10 V

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 12.56

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀

4WRPH 6

规格 6

组件系列 2X

大工作压力 315 bar

大流量 40 l/min

额定流量 2 … 40 l/min

带伺服阀性能控制阀芯和套筒的直动式高频响阀

单侧操作，四位四通故障安全位置处于关闭状态

带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈

用于生产和测试系统的电液控制

用于底板安装：孔图按 ISO 4401

4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。

德国力士乐REXROTH比例阀订货号和型号：

0811404034 4WRPH6C3B12L-2X/G24Z4/M

0811404035 4WRPH6C3B24L-20/G24Z4/M

0811404036 4WRPH6C3B40L-20/G24Z4/M

0811404039 4WRPH6C4B40L-20/G24Z4/M

力士乐REXROTH比例阀0811404034

液压比例方向阀 4WRPH6C3B12L-2X/G24Z4/M

公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-02-94

产品系列 4WRPH 6

工作压力[bar] 315

流量[l/min] 22

滑阀符号 符号C3

连接类型 底板安装

标称流量[l/min] 12

大小 6.

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.72

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀

4WRPH 10

规格 10

组件系列 2X

大工作压力 315 bar

大流量 100 l/min

额定流量 50 … 100 l/min

带伺服阀性能控制阀芯和套筒的直动式高频响阀

单侧操作，四位四通故障安全位置处于关闭状态

带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈

用于生产和测试系统的电液控制

用于底板安装：孔图按 ISO 4401

4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。

德国力士乐REXROTH比例阀订货号和型号：

0811404060 4WRPH10C4B50L-20/G24Z4/M

0811404061 4WRPH10C4B100L-20/G24Z4/M

R901222250 4WRPH10C3B50L-20/G24K0/M-750

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-Link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-Link 接口 的集成电子元件 (OBE)（可选配减振板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-Link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 10

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 … 100 l/min

用于 I4.0 的数字接口 IO-Link

可靠-经过验证且坚固耐用的设计

安全-控制阀芯的故障安全位置处于关闭状态

节能-无需先导油

高质量-具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。

结构

4WRPEH 高频响阀主要包括：

带伺服阀性能控制阀芯和套筒的阀体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈断电

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断

内部 IO-Link 发生故障时

仅当接口为 "C6" 时：

额外使能未激活

衰减阀板 "D"

衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。

电子元件保护膜 "-967"

为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。

建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。

德国力士乐REXROTH比例阀订货号和型号：

0811404816 4WRPEH10CB50P-2X/G24/K0/F1M

R901558296 4WRPEH10CB50P-3X/M/24F1

0811404809 4WRPEH10CB100L-2X/G24K0/A1M

0811404817 4WRPEH10C3B100L-2X/G24K0/F1M

0811404765 4WRPEH10CB50L-2X/G24K0/F1M

0811404819 4WRPEH10C3B50L-2X/G24K0/F1M

0811404821 4WRPEH10C1B100L-2X/G24K0/A1M

R901526079 4WRPEH10C1B100L-3X/M/24A1

0811404801 4WRPEH10C3B100L-20/G24K0/A1M

0811404802 4WRPEH10C4B50L-2X/G24K0/A1M

0811404808 4WRPEH10C3B50L-2X/G24K0/B5M

0811404800 4WRPEH10C3B50L-2X/G24K0/A1M

0811404803 4WRPEH10C4B100L-2X/G24K0/A1M

R901411433 4WRPEH10C4B100L-30/M/24A1

0811404806 4WRPEH10CB100L-2X/G24K0/F1M

R901526070 4WRPEH10CB100L-3X/M/24F1

R901493886 4WRPEH10C3B100L-3X/M/24A1

R901544103 4WRPEH10C4B50L-3X/M/24F1-561

R901526122 4WRPEH10C3B50L-3X/M/24F1

R901228642 4WRPEH10C3B50L-2X/G24K0/F1V

R901549974 4WRPEH10C3B50L-3X/V/24F1

R901494254 4WRPEH10C4B50L-3X/M/24A1

R901526128 4WRPEH10C5B100P-3X/M/24A1

力士乐REXROTH比例阀R901526070

液压比例方向阀 4WRPEH10CB100L-3X/M/24F1

R901526070 4WRPEH10CB100L-32/M/24F1

公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 4WRPEH10

工作压力[bar] 350

滑阀符号 符号C

连接类型 底板安装

标称流量[l/min] 100

大小 10

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.78

力士乐REXROTH比例阀R901411433

液压比例方向阀 4WRPEH10C4B100L-3X/M/24A1

R901411433 4WRPEH10C4B100L-30/M/24A1

公称尺寸 10, , 符号 C4, , 通过集成电子元件实现电气控制, , 24 VDC

工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高

滑阀

直接驱动

集成电子

线性流动特性

产品属性

连接图 ISO 4401-05-04-05

产品系列 4小时10分

工作压力[bar] 350

流量[l/min] 120

滑阀符号 符号C4

连接类型 底板安装

标称流量[l/min] 100

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 4.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 指令值输入±10 V

符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.76

力士乐REXROTH比例阀

4WREEM系列

4/3比例方向阀

直接操作，集成电子设备

尺寸6和10

组件系列2X

工作压力315巴

流量：

90升/分钟（6通径）

180升/分钟（10通径）

特征

–直接操作的比例方向阀，用于控制流向和流量大小

–通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作

–电气位置反馈

–带B6接口的集成电子设备（OBE）

–监控控制滑阀位置

–有或没有步进功能

–弹簧中心控制滑阀

–对于子板安装：根据ISO 4401的端口模式

功能

4/3比例方向阀设计为板式直接操作装置。操作由带中心螺纹和可拆卸线圈的比例电磁阀实现。

电磁阀由内部电子设备控制。

在4WREEM...版本中，该阀门配备了sym-metric阀芯重叠，并具有操作方向和阀芯中心位置监测功能。

此外，4WREEM...J…模型具有阶跃函数来补偿这种重叠。这意味着滑阀重叠会很快通过。该阀门主要用于具有高安全要求的机器，例如液压机控制。

该阀门主要由以下部分组成：

–带连接面的外壳

–带压缩弹簧的控制滑阀

–带中心螺纹的电磁阀

–位置传感器

-集成电子

功能说明：

–在电磁阀断电的情况下，压缩弹簧将控制滑阀置于中心位置

–通过控制比例电磁阀直接操作控制滑阀

→控制滑阀向左的位移与电气输入信号成比例

→通过具有渐进流动特性的孔板型横截面从P连接到A，从B连接到T

–关闭电磁阀“b”

→压缩弹簧使控制滑阀回到中心位置

如果没有可用的启用信号，则输出级被锁定，阀门不起作用。输出级的操作准备情况可以通过引脚8查询。如果电源电压故障或没有可用的指令值，则阀控制滑阀通过定心弹簧保持在中心位置。在E滑阀的此位置：A、B、P和T被阻断，在W滑阀中：A和B连接到T。

监控功能：

–通过感应式位置传感器监测控制滑阀位置

-集成电子设备的输出信号可以通过外部安全控制进行评估，以检测阀门的任何故障

–通过关闭释放电压来阻断电源输出级

注意：根据EN13849，不允许关闭！

–输出级通过启用输入启用。

状态信息通过8发送

–将信号引出到连接器的信号输出引脚9、引脚10和引脚11

当超过阈值（+Xw和-Xw）时，触发逻辑开关状态信号

–在监控功能的高级控制中使用开关信号

用作安全相关部件的先决条件

液压回路：

–整个控制必须符合与应用相关的标准要求，例如EN693、EN12622或EN13849

–如果调用安全功能或控制检测到错误，关闭电源电压（引脚1和引脚2）和释放（引脚3）必须导致阀门关闭

–滑阀位置传感器倒置时，不得垂直操作阀门

注意！

由于设计原理，内部泄漏是阀门固有的，在整个生命周期内可能会增加。

油箱管路不得排空。在相应的安装条件下，需要安装预加载阀（预加载压力约为2巴）。

技术数据（对于这些参数之外的应用，请咨询我们！）

一般的

通径6 10

重量kg 2.4 6.5

安装位置水平，不得垂直安装

环境温度范围  –20至+50°C

储存温度范围  –20至+80°C

MTTFd值符合EN ISO 13849 150年1）

液压（使用HLP46测量，ϑ油=40°C±5°C）

大运行压力

–端口A、B、P  315bar

–端口T  210bar

Δp=10 bar l/min时的额定流量qV nom 4、8、16、32  ； 25、50、75

大允许流量 90l/min 180l/min

大允许零流量pe=100巴  ≤0.3l/min  ≤0.6l/min

液压油温度范围 –20至+80°C（推荐为+40至+50）

粘度范围  20至380mm2/s（推荐30至46）

液压系统的大允许污染程度，符合ISO 4406（c）的清洁度等级的流体 Class 20/18/15

滞后率≤0.1%

反转范围≤0.05%

响应灵敏度≤0.05%

液压变化时的零点漂移 <0.15%/10 K

流体温度和工作压力 <0.1%/100巴

液压系统中必须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的生命周期。

电气技术数据

电源电压

标称电压 24VDC

下限值 19VDC

上限值 35VDC

放大器的电流消耗 大2.0A+开关输出负载

冲击电流 3.0A+开关输出负载

指令值输入电压输入“B6”V±10，Re=100 kΩ

指令值输出  ±10V

占空比  100%

高线圈温度  高达150°C

防护等级符合DIN 40050 IP 65，带安装和锁定的插入式连接器

电气连接，配合连接器（尺寸单位为毫米）

根据DIN EN 175201-804单独订购材料号为R900752278（塑料版）的配对连接器，一个直径为12至14毫米的电缆。

根据DIN EN 175201-804单独订购材料号为R900884671（塑料版）的配对连接器，两个直径为6至8毫米的电缆。

德国力士乐REXROTH比例阀订货号和型号：

R900707192 4WREEM6E32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-2X/G24K34/B6V

R901037664 4WREEM6W1-32-22/G24K34/B6V

R900778032 4WREEM6E16J-2X/G24K34/B6V-735

R901008707 4WREEM10W75-21/G24K34/B6V

R901084068 4WREEM10R3-75-2X/G24K34/B6V

R901090746 4WREEM10E1-75-2X/G24K34/B6V

力士乐比例溢流阀DBETE-62/420G24K31A1V
