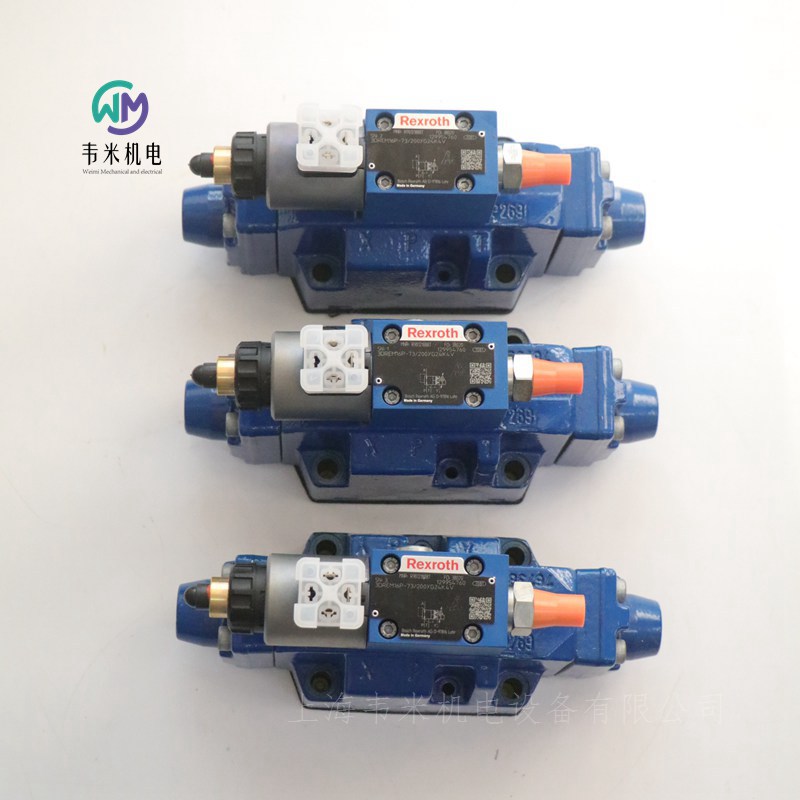

力士乐比例减压阀3DREM16P-73/200YG24K4V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例减压阀R901218887

减压阀 3DREM16P-7X/200YG24K4V

R901218887 3DREM16P-73/200YG24K4V

公称尺寸 16, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 3DRE（M）（E）

工作压力[bar] 315

流量[l/min] 300

滑阀符号 P→A

连接类型 底板安装

大小 16

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 9.7

力士乐REXROTH比例减压阀，

由伺服电动机控制的

类型：3DRE（M）和3DRE（M）E

尺码10和16

组件系列7X

设定压力315巴

流量300升/分钟

特征

三通阀

通过带可旋转线圈的比例电磁阀进行操作

用于底板安装

符合ISO 4401的移植模式

大压力限制，可选

来自单一来源的阀门和控制电子设备

集成电子设备（OBE）（3DRE（M）E型）：

–指令值压力特性曲线的制造公差很小

外部控制电子设备（3DRE（M）型）

线性指令值压力特性曲线

功能、部分

阀类型3DRE（M）和3DRE（M）E是电动先导操作的三通减压阀，具有致动器的压力限制。

它们用于降低（P到A）和限制（A到T）系统压力。

组成

阀门由两个主要组件组成：

带比例电磁阀的先导控制阀，可选带大压力限制

带主控制滑阀的主阀

功能

通过先导控制阀在端口A中降低压力的命令值相关设置。

在端口P减压的情况下，弹簧和将主控制滑阀保持在中心位置。通过这种方式，防止了致动器的启动跳跃。

先导流体从孔经由流量控制器、经由控制室流到节流间隙，经由管线流到端口Y。该连接将在零压力下引入油箱。

减压

控制室中的先导压力随指令值而增加。

弹簧室中的压力通过喷嘴和主控制滑阀向右移动而积聚。

液压油从P流向A。

端口A中的执行器压力在弹簧室中可用。

端口A中的压力增加到先导控制阀的设定压力会导致主滑阀向左移动。端口A中的压力几乎与先导控制阀处的设定压力相同。

压力限制

如果端口A中的压力超过先导控制阀的设定压力，主控制滑阀将进一步向左移动。

这将打开从A到T的连接，并将端口A中的压力限制在设定的命令值。

3DREM型

为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。

大压力限制是预先设定的，参考相关压力额定值。

3DREE和3DREME型（带集成电子设备（OBE））

在功能和设置方面，这些阀门对应于3DRE和3DREM类型。在先导控制阀处，还有一个带有控制电子设备的壳体。

电源和指令值电压被施加到连接器上。

在工厂，指令值压力特性曲线的调整具有很小的制造公差。

先导油供应

3DRE…XY型

外部先导油供应、外部先导油回油

先导油由单独的先导回路从外部供应。

先导油回油通过端口Y从外部进入油箱。

3DRE…Y型

内部先导油供应，外部先导油回油

先导油供应从主阀的通道P内部实现。

先导油回油通过端口Y从外部进入油箱。

在子板中，端口X关闭。

主要技术指标

一般的

尺寸NG 10 16

重量

3DRE和3DREM型 7.5kg 10.3kg

3DREE和3DREME型 7.6kg 10.4kg

安装位置 任意，好水平

储存温度范围 –20…+80°C

环境温度范围

3DRE和3DREM型，温度为-20…+70°C

3DREE和3DREME型，温度为-20…+50°C

液压的

大运行压力

端口P和X杆 350bar 315bar

端口A和T杆 315bar 250bar

端口Y杆 分离并减压至油箱

大设定压力通道A

压力等级50 bar 50bar 50bar

压力额定值100 bar 100bar 100bar

压力额定值200 bar 200bar 200bar

压力等级250 bar – 250bar

压力等级315巴 315bar –

带流量和指令的通道A中的小设定压力值为零，见第8页的特性曲线条形图 <5 <4

大压力限制（连续可调，在工厂设置）

压力额定值50bar  70bar

压力等级100巴 130bar

压力等级200巴 230bar

压力等级250巴（尺寸16） 270巴

压力等级315巴（尺寸10） 350巴

大流量 125l/min 300l/min

先导流量 1.1l/min

液压油温度范围 –20…+80°C

粘度范围 15…380mm2/s

滞后 ±3%

重复精度 <±2%

线性度 ±3.5%

指令值压力特性曲线的制造公差，与滞后特性曲线有关；压力增加

3DRE（M） <±1.5%

3DRE（M）E <±1.5

3DRE（M） <±5%

3DRE（M）E <±1.5%

阶跃响应Tu+Tg 命令值10%→90% <140ms

密封：NBR、FKM

液压油的信息：

所用液压油的点火温度必须比高表面温度高50 K。

可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。

阻燃-含水：

由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。

根据使用的液压油，环境和液压油温度不得超过50°C。为了减少进入部件的热量输入，需要调整比例阀和高响应阀的指令值曲线。

电气

版本 “G24” “G24-8”

小电磁阀电流 ≤100mA ≤100mA

大电磁阀电流 1600±10%mA 800±5%mA

电磁线圈电阻

20°C时的冷值 5.5Ω 20.6Ω

大热值 8.05Ω 33Ω

占空比 100% 100%

电气、集成电子（OBE）

电源电压

标称电压 24VDC

下限值 21VDC

上限值 35VDC

电流消耗 ≤1.5A

熔断器保护 2A（时滞）

输入

电压 0…10V

电流 4…20mA

输出：实际电流值 1mV/mA

阀门防护等级符合EN 60529 IP65（电气连接正确安装）

集成电子设备（OBE）

功能

电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。

通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。

电流控制器独立于电磁线圈电阻控制电磁电流。

用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，时钟频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。

为了检查电磁阀电流，可以在针脚F（+）和针脚C（–）之间的接头处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流。

德国力士乐REXROTH比例减压阀订货号和型号：

R900244331 3DRE10P-6X/315YG24K4V

R901218236 3DREM10P-7X/200YG24K4V

R901280845 3DREE10P-7X/200YG24K31F1V

R901246371 3DREE10P-7X/100YG24K31F1V

R901275767 3DREME10P-7X/100YG24K31F1V

R901218097 3DREME10P-7X/200YG24K31F1V

R901220113 3DREME10P-7X/200YG24K31A1V

R901293211 3DREME10P-7X50YG24K31A1V

R901240745 3DREME10P-7X/315YG24K31A1V

R901226627 3DREE16P-7X/200YG24K31F1V

R901218887 3DREM16P-7X/200YG24K4V

R901218887 3DREM16P-73/200YG24K4V

R901229466 3DREME16P-7X/250YG24K31A1V

R901218100 3DREME16P-7X/200YG24K31F1V

R901218100 3DREME16P-7X/200YG24K31F1V

力士乐REXROTH比例减压阀R901229466

减压阀 3DREME16P-7X/250YG24K31A1V

R901229466 3DREME16P-73/250YG24K31A1V

公称尺寸 16, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 3DRE（M）（E）

工作压力[bar] 315

流量[l/min] 300

滑阀符号 P→A

连接类型 底板安装

大小 16

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

无线连接 模拟，命令值0…10 V

符合性说明 CE–根据EMC指令2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 9.98

力士乐REXROTH液压比例方向阀

R900707192 4WREEM6E32-2X/G24K34/B6V

R900707192 4WREEM6E32-22/G24K34/B6V

公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度

滑阀

直接驱动

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 4WREEM6,10

工作压力[bar] 315

流量[l/min] 80

滑阀符号 符号E

连接类型 底板安装

标称流量[l/min] 32

大小 6.

驱动类型 带集成电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 连接器，12极（11+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，指令值±10 V

液压油 HL，HLP

密封 FKM

重量[kg] 2.54

力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀

SY(H)DFE 的先导控制阀。

VT-DFP.

组件系列 2X, 1X

用带电气反馈的比例电磁铁操纵

控制电子元件：

VT-DFP 适用于 SY(H)DFE1

-外部控制电子元件 VT 5041-3X

控制电子元件：

VT-DFPE 适用于 SY(H)DFEE

-集成式，模拟

控制电子元件：

VT-DFPC 适用于 SY(H)DFEC

-集成式，带 CAN 总线接口的数字电子元件

控制电子元件：

VT-DFPn 适用于 SY(H)DFEn

-集成式，带 CAN 总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPD 适用于 SY(H)DFED

-集成式，带以太网总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPF 适用于 SY(H)DFEF

-集成式，带以太网总线接口的数字电子元件

始终屏蔽控制值和实际值电缆。

与天线或无线电发射源之间的距离必须至少为 1 m。

切勿在电力线路附近铺设信号线。

有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。

配件

SYDFE1系列配件

外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示

R901236404

外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示

R901263598

外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示

R901196678

线圈插头的连接插头

R901017011

阀门位置传感器的连接插头

R900023126

泵位置传感器的连接插头

R900013674

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

板卡插槽 VT 3002-1-2X/32D

R900020153

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEE, SYDFEC, SYDFEN系列配件

不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEC 和 SYDFEN配件

不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0

R901066684

用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m

R901156928

用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器

R901117164

用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm

R901076910

用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线

R901071963

将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆

R901152127

SYDFED配件

不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

SYDFEF系列配件

不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头

R900021267

用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头

R901420483

用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头

R901420491

用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头

R901420496

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm²/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 ISO 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为保证正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。

2. 理论值输出信号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门

德国力士乐REXROTH比例流量阀订货号和型号：

R901451532 2WFC16S125L-1X/M/K4

R901451532 2WFC16S125L-10/M/K4

R901451941 2WFC25S220L-1X/M/K4

R901451939 2WFC25S140Q-10/M/K4

R901451944 2WFC32S320L-1X/M/K4

R901451948 2WFC40S500L-1X/M/K4

R901451952 2WFC50S1000L-1X/M/K4

R901436211 2WFCE16S160L-1X/M/24G1

R901436210 2WFCE16S160L-1X/M/24B1

R901436207 2WFCE16S160L-1X/M/24A1

R901424816 2WFCE16S125L-1X/M/24B1

R901424816 2WFCE16S125L-10/M/24B1

R901430244 2WFCE16S125L-1X/M/24G1

R901387450 2WFCE16S125L-1X/M/24A1

R901430247 2WFCE25S220L-1X/M/24G1

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

R901436213 2WFCE25S330L-1X/M/24A1

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

R901430250 2WFCE32S320L-1X/M/24G1

R901430249 2WFCE32S320L-1X/M/24B1

R901436317 2WFCE40S940L-1X/M/24A1

R901436317 2WFCE40S940L-10/M/24A1

R901388128 2WFCE40S500L-1X/M/24A1

R901430258 2WFCE40S500L-1X/M/24G1

R901436319 2WFCE40S940L-1X/M/24B1

R901388132 2WFCE50S1000L-1X/M/24A1

R901430271 2WFCE50S1000L-1X/M/24B1

R901430271 2WFCE50S1000L-10/M/24B1

R901436328 2WFCE50S1500L-1X/M/24G1

R901436328 2WFCE50S1500L-10/M/24G1

R901436321 2WFCE50S1500L-1X/M/24A1

R901436326 2WFCE50S1500L-1X/M/24B1

R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106

0811402614 FESX32CA-1X/320LZ4M

0811402620 FESX40CA-1X/500LZ4M

0811402622 FESXE40CA-1X/500LK0B1M

力士乐REXROTH比例节流阀

R901430247 2WFCE25S220L-1X/M/24G1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 220

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士乐REXROTH节流控制

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图

ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 220

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士乐REXROTH比例节流阀

R901436213 2WFCE25S330L-1X/M/24A1

规格 25，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BB-08-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 330

尺寸 25

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.76

力士乐比例减压阀3DREM16P-73/200YG24K4V
