力士乐减压阀DREM10-61/200YG24K4V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例减压阀R901277138

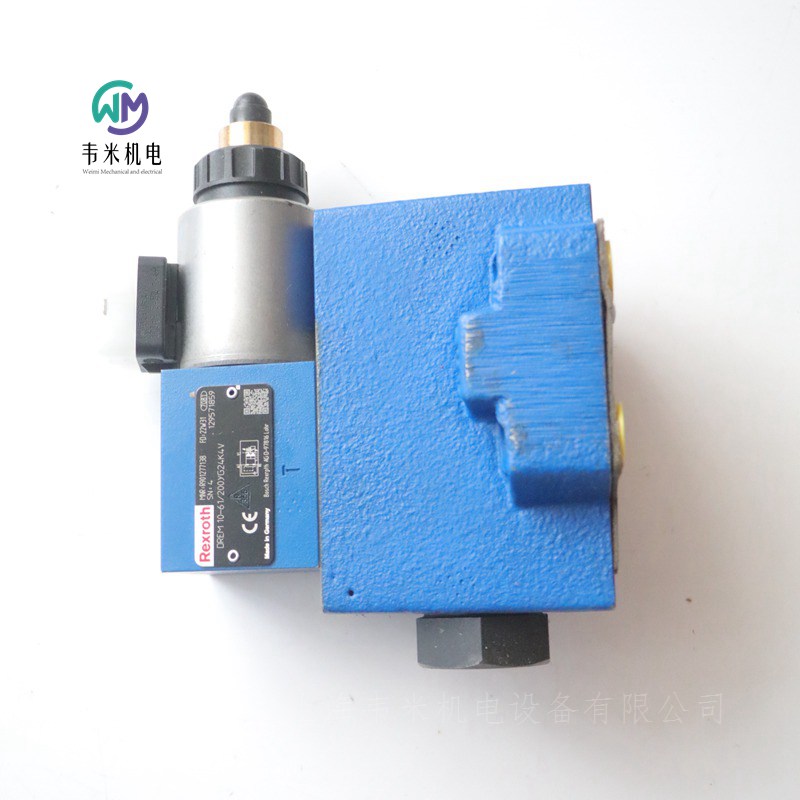

减压阀 DREM10-6X/200YG24K4V

R901277138 DREM10-61/200YG24K4V

公称尺寸 10, , B → A, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

产品属性

连接图 ISO 5781

产品系列

DRE（M）（E）10,20

工作压力[bar] 315

流量[l/min] 300

滑阀符号 B→A

连接类型 底板安装

大小 10

驱动类型 带外部电子设备的电气

端口数 3.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 4.8

力士乐REXROTH先导式比例减压阀

DRE(M) 10, DRE(M) 20

规格 10, 25

组件系列 6X

大工作压力 315 bar

大流量 300 l/min

安装位置  任意

重量  4.7kg  6kg

存储温度范围  -20 … +80℃

环境温度范围  -20 … +70℃

先导流量  0.8l/min

大流量  200l/min  300l/min

液压油温度范围  -20 … +80℃

粘度范围   15 … 380mm²/s

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)

滞后  ± 3.5%

重复精度  < ± 2%

线性  ± 2%

控制值压力特性曲线的制造公差  ± 3.5

阶跃响应  10 ... 90%  ≈ 130ms

特点

用于降低系统压力的阀

通过比例电磁铁操作

带可旋转和可拆卸线圈的比例电磁铁

用于底板安装：油口安装面符合 ISO 5781

A 到 Y 的第三条油路 (φ 7.5 mm)

线性化的压力/给定值特性曲线

瞬态响应良好

可在 A 和 B 之间安装可选单向阀

可选大压力限制

DRE(M) 型阀门属于先导式减压阀。这些阀可用于降低工作压力。

这些阀门的基本构成是带比例电磁铁的先导控制阀、带主阀心的主阀，以及可选单向阀。

型号 DRE...

可通过比例电磁铁根据控制值设置通道 A 中的压力。

在静止位置时 – 即通道 B 中没有压力时 – 弹簧将主阀芯保持在其初始位置。从通道 B 到通道 A 的连接关闭。因此可避免启动跃变。

施加在通道 A 中的压力通过孔作用于主阀芯的面。先导油从通道 B 穿过孔 流到恒定电流控制处，恒定电流控制保持先导流量恒定，与通道 A 和 B 之间的压降无关。先导流量从

恒定电流控制处流入弹簧腔，穿过孔和，通过阀座 流进通道Y并由此回流。通过相关放大器对通道 A 中所需压力进行预设。比例电磁铁将阀架向阀座方向移动，并将弹簧腔中的压力限制为设定值。如果通道 A 处压力低于预设控制值，则弹簧腔内的较高压力将会令主阀芯右移。从 B 到 A 的连接打开。如果已达到 A 处的调定压力，此时主阀芯处的力达到平衡 - 主阀芯处于控制位置。

通道 A 的阀芯端面 处压力 = 弹簧腔阀芯端面处压力 – 弹簧力

如果在立式液压油柱（例如，切断位置的液压缸活塞）中，要降低 A 处压力（例如），则可以通过控制电子元件预设较低的控制值，这样即可预选出较低的压力值，该压力值将立刻出现在弹簧腔内。作用于主阀芯表面 的 A 处的较高压力值将主阀芯推向保护塞的方向，到达切断位置。A 到 B 的连接堵塞，A 到 Y 的连接打开。弹簧处的力当前反向作用于主阀芯表面 的液压力。在此主阀芯位置处，液压油可从通道 A 经控制边流向 Y，进入回流。

当 A 处压力降至弹簧腔中的压力和弹簧的 ∆p 之和时，主阀芯将关闭控制边 A 到 Y 处插口中的大控制孔。

相对于 A 处新控制值的剩余压差约为 10 bar，当前压力只可通过控制孔卸载。如此即可在无压力下冲情况下实现良好瞬态响应。为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。通道 A 处部分充液流量同时可通过打开的主阀芯 A 到 Y 的控制边流入回流。

型号 DREM...

为了提供液压保护，防止比例电磁铁上出现不允许的高电气控制电流，导致油口 A 产生超额压力，可以选择安装一个弹簧负载溢流阀，用于限制大压力。此大压力限制为基于相关压力等级所设预设值。

德国力士乐REXROTH先导式比例减压阀订货号和型号：

R901214427 DRE10-6X/100YG24K4V

R901306349 DRE10-6X/200YG24-8K4M

R901279573 DREM10-6X/100YG24-8K4M

R901279577 DREM10-61/200YG24-8K4M

R901298578 DREM10-6X/315YMG24K4M

R901277135 DREM10-61/100YG24K4M

R901277138 DREM10-61/200YG24K4V

R901277139 DREM10-6X/315YG24K4M

力士乐REXROTH比例减压阀，先导式DRE(M) 10, DRE(M) 20

R901316842 DRE10-6X/100YG24-8K4M

R901338951 DRE10-6X/100YG24-8K4V

R901311469 DRE10-6X/100YG24K4M

R901214427 DRE10-6X/100YG24K4V

R901343607 DRE10-6X/100YMG24-8K4M

R901326343 DRE10-6X/100YMG24-8K4V

R901279262 DRE10-6X/100YMG24K4M

R901306349 DRE10-6X/200YG24-8K4M

R901340989 DRE10-6X/200YG24-8K4V

R901240661 DRE10-6X/200YG24K4M

R901214426 DRE10-6X/200YG24K4V

R901298576 DRE10-6X/200YMG24-8K4M

R901364840 DRE10-6X/200YMG24-8K4V

R901273229 DRE10-6X/200YMG24K4M

R901337102 DRE10-6X/315YG24-8K4M

R901346991 DRE10-6X/315YG24-8K4V

R901214422 DRE10-6X/315YG24K4V

R901324065 DRE10-6X/315YMG24-8K4M

R901274347 DRE10-6X/315YMG24K4M

R901322140 DRE10-6X/50YG24-8K4M

R901320542 DRE10-6X/50YG24-8K4V

R901324518 DRE10-6X/50YG24K4M

R901214429 DRE10-6X/50YG24K4V

R901393964 DRE10-6X/50YMG24-8K4M

R901442061 DRE10-6X/50YMG24-8K4V

R901274248 DRE10-6X/50YMG24K4M

R901387378 DRE20-6X/100YG24-8K4M

R901344914 DRE20-6X/100YG24K4M

R901214416 DRE20-6X/100YG24K4V

R901350327 DRE20-6X/100YMG24-8K4M

R901320625 DRE20-6X/100YMG24K4M

R901411633 DRE20-6X/100YMG24K4V

R901322765 DRE20-6X/200YG24-8K4M

R901240660 DRE20-6X/200YG24K4M

R901214411 DRE20-6X/200YG24K4V

R901325674 DRE20-6X/200YMG24-8K4M

R901295727 DRE20-6X/200YMG24K4M

R901321379 DRE20-6X/315YG24-8K4M

R901214407 DRE20-6X/315YG24K4V

R901354594 DRE20-6X/315YMG24-8K4M

R901330074 DRE20-6X/315YMG24K4M

R901214420 DRE20-6X/50YG24K4V

R901381849 DRE20-6X/50YMG24K4M

R901279573 DREM10-6X/100YG24-8K4M

R901279575 DREM10-6X/100YG24-8K4V

R901277135 DREM10-6X/100YG24K4M

R901277136 DREM10-6X/100YG24K4V

R901335080 DREM10-6X/100YMG24-8K4M

R901341154 DREM10-6X/100YMG24K4M

R901279577 DREM10-6X/200YG24-8K4M

R901279578 DREM10-6X/200YG24-8K4V

R901277137 DREM10-6X/200YG24K4M

R901277138 DREM10-6X/200YG24K4V

R901308586 DREM10-6X/200YMG24-8K4M

R901317613 DREM10-6X/200YMG24K4M

R901279579 DREM10-6X/315YG24-8K4M

R901279580 DREM10-6X/315YG24-8K4V

R901277139 DREM10-6X/315YG24K4M

R901277140 DREM10-6X/315YG24K4V

R901298568 DREM10-6X/315YMG24-8K4M

R901298578 DREM10-6X/315YMG24K4M

R901394447 DREM10-6X/315YMG24K4V

R901279570 DREM10-6X/50YG24-8K4M

R901279572 DREM10-6X/50YG24-8K4V

R901277131 DREM10-6X/50YG24K4M

R901277134 DREM10-6X/50YG24K4V

R901312671 DREM10-6X/50YMG24-8K4M

R901312402 DREM10-6X/50YMG24K4M

R901395820 DREM10-6X/50YMG24K4V

R901279573 DREM10-61/100YG24-8K4M

R901279575 DREM10-61/100YG24-8K4V

R901277135 DREM10-61/100YG24K4M

R901277136 DREM10-61/100YG24K4V

R901335080 DREM10-61/100YMG24-8K4M

R901341154 DREM10-61/100YMG24K4M

R901279577 DREM10-61/200YG24-8K4M

R901279578 DREM10-61/200YG24-8K4V

R901277137 DREM10-61/200YG24K4M

R901277138 DREM10-61/200YG24K4V

R901308586 DREM10-61/200YMG24-8K4M

R901317613 DREM10-61/200YMG24K4M

R901279579 DREM10-61/315YG24-8K4M

R901279580 DREM10-61/315YG24-8K4V

R901277139 DREM10-61/315YG24K4M

R901277140 DREM10-61/315YG24K4V

R901298568 DREM10-61/315YMG24-8K4M

R901298578 DREM10-61/315YMG24K4M

R901394447 DREM10-61/315YMG24K4V

R901279570 DREM10-61/50YG24-8K4M

R901279572 DREM10-61/50YG24-8K4V

R901277131 DREM10-61/50YG24K4M

R901277134 DREM10-61/50YG24K4V

R901312671 DREM10-61/50YMG24-8K4M

R901312402 DREM10-61/50YMG24K4M

R901395820 DREM10-61/50YMG24K4V

R901279583 DREM20-6X/100YG24-8K4M

R901279585 DREM20-6X/100YG24-8K4V

R901277143 DREM20-6X/100YG24K4M

R901277144 DREM20-6X/100YG24K4V

R901325676 DREM20-6X/100YMG24-8K4M

R901358389 DREM20-6X/100YMG24-8K4V

R901279587 DREM20-6X/200YG24-8K4M

R901279589 DREM20-6X/200YG24-8K4V

R901277145 DREM20-6X/200YG24K4M

R901277146 DREM20-6X/200YG24K4V

R901412371 DREM20-6X/200YMG24-8K4M

R901321265 DREM20-6X/200YMG24-8K4V

R901358457 DREM20-6X/200YMG24K4M

R901332777 DREM20-6X/200YMG24K4V

R901279590 DREM20-6X/315YG24-8K4M

R901279591 DREM20-6X/315YG24-8K4V

R901277148 DREM20-6X/315YG24K4M

R901277150 DREM20-6X/315YG24K4V

R901298577 DREM20-6X/315YMG24-8K4M

R901308861 DREM20-6X/315YMG24-8K4V

R901335461 DREM20-6X/315YMG24K4M

R901309198 DREM20-6X/315YMG24K4V

R901279581 DREM20-6X/50YG24-8K4M

R901279582 DREM20-6X/50YG24-8K4V

R901277141 DREM20-6X/50YG24K4M

R901277142 DREM20-6X/50YG24K4V

力士乐REXROTH比例插装阀

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

规格 32，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 国际标准化组织7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.77

力士乐REXROTH比例节流阀

R901430250 2WFCE32S320L-1X/M/24G1

规格 32，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.78

力士乐REXROTH比例节流阀

R901388128 2WFCE40S500L-1X/M/24A1

规格 40，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

线性流动特性

滑阀

先导式操作

产品属性

连接图 ISO 7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.4

力士乐REXROTH比例插装阀

R901451948 2WFC40S500L-1X/M/K4

规格 40，A → B，B → A，外接放大器，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO  7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.17

力士乐REXROTH比例插装阀

R901430258 2WFCE40S500L-1X/M/24G1

规格 40，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高

滑阀

先导式操作

产品属性

连接图 ISO 7368-BD-10-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A→B，B→A

连接类型 插装阀

标称流量[l/min] 500

尺寸 40

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，12极（11+PE）

电气连接说明 连接器12极（11+PE）符合EN 175201-804标准

连接性 模拟，指令值4…20mA

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

海豹 NBR

重量[kg] 7.42

力士乐REXROTH先导式比例方向插装阀

R901388132 2WFCE50S1000L-1X/M/24A1

节流控制

规格 50，A → B，B → A，集成电子元件，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BE-11-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 1000

尺寸 50

驱动类型 集成电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的连接器7极（6+PE）

连接性 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 10

力士乐REXROTH比例节流阀

R901451944 2WFC32S320L-1X/M/K4

规格 32，A → B，B → A，外接放大器，24 V DC

高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。

滑阀

先导式操作

线性流动特性

产品属性

连接图 ISO 7368-BC-09-2-A

产品系列 2WFC（E）

工作压力[bar] 420

滑阀符号 A–B，B–A

连接类型 插装阀

标称流量[l/min] 320

尺寸 32

驱动类型 带外部电子设备的电气

端口数量 2.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.54

力士乐REXROTH先导式比例方向插装阀

FES

规格 25, 32, 40, 50, 63

组件系列 3X

大工作压力 315 bar

温度范围  -20 … +80℃

大工作压力  315bar

粘度范围  15 … 380mm²/s

滞后  < 0.2%

响应灵敏度  < 0.1%

反向死区  < 0.15%

电压类型  直流电压

额定电流  1000mA

感应  6 ... 8mH

振荡器频率  2.5kHz

电气位置测量系统  差动节流

油路块安装技术中的先导式二通比例节流阀

安装尺寸符合 DIN ISO 7368

节流阀芯电动位置控制

可双向流通

如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动

与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制

用于外部模拟电子元件

FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。

技术设置：

阀门由四个主装配件组成：

用于先导油连接且带连接面的盖

带节流阀芯的主阀

带比例电磁铁的先导控制阀

节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。

流量取决于节流孔与节流阀芯的位置之间的 ∆p 。

使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。

NG25、32、40 规格的区域与区域的面积比  =  2 : 1，NG 50、63 规格的区域与区域的面积比  =  1.6 : 1。

流动方向 A → B（连接 X 至 A）；

流动方向 B → A（连接 X 至 B）；

可能通过 X 供油的外部先导油。

当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！

控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。

比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。

比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动

可与压力补偿器配合使用以提供压力补偿流量控制

一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。

一般功能：

打开节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

关闭节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

流量控制功能：

电源电压故障：

注意；

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！

力士乐REXROTH三通型号的直动式比例减压阀

3DREP(E) 6

规格 6

组件系列 2X

安装位置  任意位置，好为水平

重量  2kg

温度范围  -20 … +80℃

建议粘度范围  30 … 46

滞后  ≤ 5%

重复精度  ≤ 1%

响应灵敏度  ≤ 0.5%

反向死区  ≤ 1%

大工作压力 100 bar

大流量 15 l/min

电压类型  直流电压

信号类型  模拟

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装：孔图按 ISO 4401

手动应急操作，可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

控制阀芯，带压力测量阀芯

带对中螺纹的线圈

可选集成控制电子元件

功能：

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。

注意：

意外激活手动应急操作元件可能会导致不受控制的机器运动！

带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

控制值：

E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。

E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。

通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。

通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。

连接电缆：

推荐：

电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2

电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2

外径 6.5 至 11 mm

在供电侧将屏蔽连接到 PE。

德国力士乐REXROTH比例减压阀订货号和型号：

R900494167 3DREP6C-1X/25A24NK4M

R900962045 3DREP6A-2X/45EG24N9K4/M

R900954417 3DREP6A-2X/25EG24K4/M

R901323921 3DREP6A-2X/45EG24NJK31/V

R900955887 3DREP6C-20/25EG24N9K4/M

R901227875 3DREP6C-21/25EG24N9K4/V-674

R900547100 3DREP6C-1X/25A24N9K4M

R900956100 3DREP6C-2X/16EG24N9K4/M

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R900706205 3DREPE6C-21/45EG24N9K31/A1M

R900963713 3DREPE6C-2X/45EG24N9K31/A1V

R900925484 3DREPE6C-2X/25EG24N9K31/A1V

R900700593 3DREPE6C-2X/16EG24N9K31/A1V

R900958859 3DREPE6C-21=25EG24N9K31/F1M=00

R901418062 3DREPE6A-2X/16EG24N9K31/F1V

R900973965 3DREPE6C-2X=25EG24K31/F1M=00

R900930264 3DREPE6C-21=25EG24N9K31/A1V=00

R901051881 3DREPE6A-2X/45EG24N9K31/A1M

R900955784 3DREPE6C-2X/25EG24N9K31/A1M

R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士乐REXROTH比例减压阀R900955887

减压阀 3DREP6C-2X/25EG24N9K4/M

R900955887 3DREP6C-21/25EG24N9K4/M

公称尺寸 6, , P → A，P → B / A → T，B → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

滑阀

直接驱动

压力调节范围可达25巴

压力调节范围可达25巴

带隐蔽式辅助驱动装置

由伺服电动机控制的

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 3DREP（E）6

工作压力[bar] 100

流量[l/min] 15

滑阀符号 P→A，P→B/A→T，B→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.04

力士乐减压阀DREM10-61/200YG24K4V
