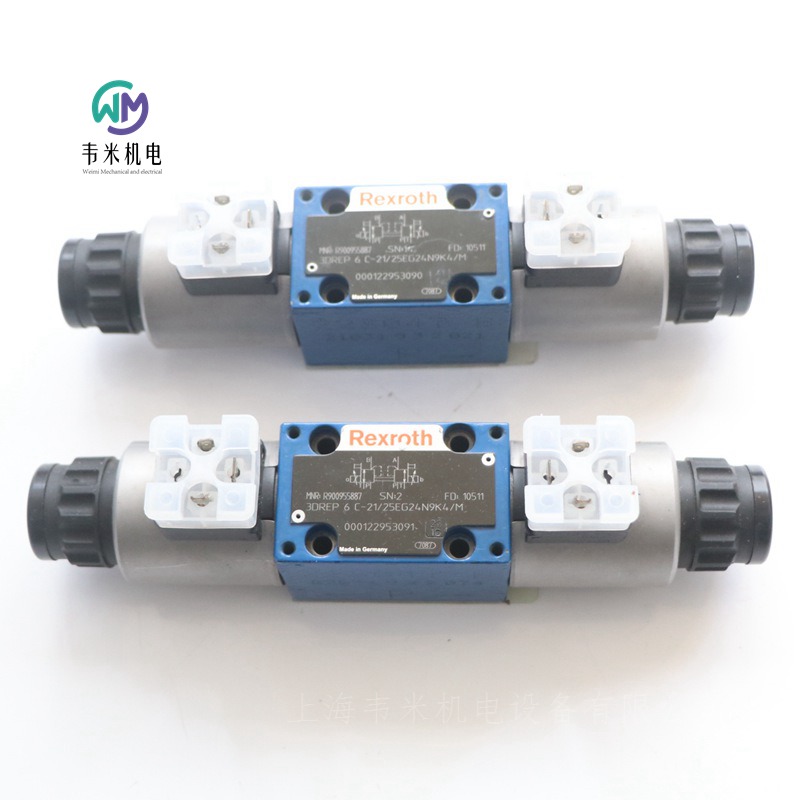

力士乐比例阀3DREP6C-21/25EG24N9K4/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例减压阀R900955887

减压阀 3DREP6C-2X/25EG24N9K4/M

R900955887 3DREP6C-21/25EG24N9K4/M

公称尺寸 6, , P → A，P → B / A → T，B → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。可靠地将压力降至指令值信号。

滑阀

直接驱动

压力调节范围可达25巴

压力调节范围可达25巴

带隐蔽式辅助驱动装置

由伺服电动机控制的

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 3DREP（E）6

工作压力[bar] 100

流量[l/min] 15

滑阀符号 P→A，P→B/A→T，B→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.04

力士乐REXROTH三通型号的直动式比例减压阀

3DREP(E) 6

规格 6

组件系列 2X

安装位置  任意位置，好为水平

重量  2kg

温度范围  -20 … +80℃

建议粘度范围  30 … 46

滞后  ≤ 5%

重复精度  ≤ 1%

响应灵敏度  ≤ 0.5%

反向死区  ≤ 1%

大工作压力 100 bar

大流量 15 l/min

电压类型  直流电压

信号类型  模拟

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装：孔图按 ISO 4401

手动应急操作，可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

控制阀芯，带压力测量阀芯

带对中螺纹的线圈

可选集成控制电子元件

功能：

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。

注意：

意外激活手动应急操作元件可能会导致不受控制的机器运动！

带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

控制值：

E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。

E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。

通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。

通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。

连接电缆：

推荐：

电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2

电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2

外径 6.5 至 11 mm

在供电侧将屏蔽连接到 PE。

德国力士乐REXROTH比例减压阀订货号和型号：

R900494167 3DREP6C-1X/25A24NK4M

R900962045 3DREP6A-2X/45EG24N9K4/M

R900954417 3DREP6A-2X/25EG24K4/M

R901323921 3DREP6A-2X/45EG24NJK31/V

R900955887 3DREP6C-20/25EG24N9K4/M

R901227875 3DREP6C-21/25EG24N9K4/V-674

R900547100 3DREP6C-1X/25A24N9K4M

R900956100 3DREP6C-2X/16EG24N9K4/M

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R900706205 3DREPE6C-21/45EG24N9K31/A1M

R900963713 3DREPE6C-2X/45EG24N9K31/A1V

R900925484 3DREPE6C-2X/25EG24N9K31/A1V

R900700593 3DREPE6C-2X/16EG24N9K31/A1V

R900958859 3DREPE6C-21=25EG24N9K31/F1M=00

R901418062 3DREPE6A-2X/16EG24N9K31/F1V

R900973965 3DREPE6C-2X=25EG24K31/F1M=00

R900930264 3DREPE6C-21=25EG24N9K31/A1V=00

R901051881 3DREPE6A-2X/45EG24N9K31/A1M

R900955784 3DREPE6C-2X/25EG24N9K31/A1M

R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士乐REXROTH比例减压阀

力士乐REXROTH比例减压阀，直接操作

力士乐REXROTH三通结构的比例减压阀，直动式3DREP(E) 6

R900954474 3DREP6A-2X/16EG24K4/M

R901411436 3DREP6A-2X/16EG24K4/M-674

R900954411 3DREP6A-2X/16EG24K4/V

R900974816 3DREP6A-2X/16EG24N9K4/M

R900967209 3DREP6A-2X/16EG24N9K4/V

R900954417 3DREP6A-2X/25EG24K4/M

R961005273 3DREP6A-2X/25EG24K4/M*ET

R900945686 3DREP6A-2X/25EG24K4/V

R961005270 3DREP6A-2X/25EG24K4/V*ET

R900955803 3DREP6A-2X/25EG24N9K4/M

R961005276 3DREP6A-2X/25EG24N9K4/M*ET

R901224634 3DREP6A-2X/25EG24N9K4/M-674

R901224524 3DREP6A-2X/25EG24N9K4/M-674=TE

R900945801 3DREP6A-2X/25EG24N9K4/V

R961005271 3DREP6A-2X/25EG24N9K4/V*ET

R901418347 3DREP6A-2X/25EG24N9K4/V-674

R901395467 3DREP6A-2X/45EG24JK31/V

R900954418 3DREP6A-2X/45EG24K4/M

R900962045 3DREP6A-2X/45EG24N9K4/M

R901224475 3DREP6A-2X/45EG24N9K4/M-674

R900617936 3DREP6A-2X/45EG24N9K4/ML

R900959129 3DREP6A-2X/45EG24N9K4/V

R901418765 3DREP6A-2X/45EG24N9K4/V-674

R901323921 3DREP6A-2X/45EG24NJK31/V

R900954491 3DREP6A-2X=16EG24K4/M=00

R900714944 3DREP6A-2X=16EG24K4/V=00

R900974818 3DREP6A-2X=16EG24N9K4/M=00

R900967212 3DREP6A-2X=16EG24N9K4/V=00

R900967983 3DREP6A-2X=25EG24K4/M=00

R900945836 3DREP6A-2X=25EG24K4/V=00

R901279571 3DREP6A-2X=25EG24N9K4/M-596=00

R901224433 3DREP6A-2X=25EG24N9K4/M-674=00

R900954492 3DREP6A-2X=25EG24N9K4/M=00

R900949625 3DREP6A-2X=25EG24N9K4/V=00

R900954493 3DREP6A-2X=45EG24K4/M=00

R901393244 3DREP6A-2X=45EG24N9K4/M

R901224470 3DREP6A-2X=45EG24N9K4/M-674=00

R900962057 3DREP6A-2X=45EG24N9K4/M=00

R900960654 3DREP6A-2X=45EG24N9K4/V=00

R901089114 3DREP6B-2X/16EG24N9K4/M

R901244923 3DREP6B-2X/16EG24N9K4/V

R900964865 3DREP6B-2X/25EG24K4/M

R961005283 3DREP6B-2X/25EG24K4/M*ET

R900961227 3DREP6B-2X/25EG24K4/V

R961005281 3DREP6B-2X/25EG24K4/V*ET

R900956636 3DREP6B-2X/25EG24N9K4/M

R961005279 3DREP6B-2X/25EG24N9K4/M*ET

R901195876 3DREP6B-2X/25EG24N9K4/M-674

R961005295 3DREP6B-2X/25EG24N9K4/M-674*ET

R900947955 3DREP6B-2X/25EG24N9K4/V

R961005272 3DREP6B-2X/25EG24N9K4/V*ET

R900928317 3DREP6B-2X/25EG24N9K4/V-628

R901058810 3DREP6B-2X/25EG24NJK31/M

R961005292 3DREP6B-2X/25EG24NJK31/M*ET

R900728553 3DREP6B-2X/45EG24K4/M

R901364621 3DREP6B-2X/45EG24K4/M-674

R900713629 3DREP6B-2X/45EG24N9K4/M

R901407191 3DREP6B-2X/45EG24N9K4/M-674

R901077122 3DREP6B-2X/45EG24NJK31/M

R901089105 3DREP6B-2X=16EG24N9K4/M=00

R901244922 3DREP6B-2X=16EG24N9K4/V=00

R900966128 3DREP6B-2X=25EG24K4/M=00

R900780118 3DREP6B-2X=25EG24K4/V=00

R901195874 3DREP6B-2X=25EG24N9K4/M-674=00

R900956637 3DREP6B-2X=25EG24N9K4/M=00

R900930539 3DREP6B-2X=25EG24N9K4/V-628=00

R901446036 3DREP6B-2X=25EG24N9K4/V-674=00

R900947956 3DREP6B-2X=25EG24N9K4/V=00

R901058807 3DREP6B-2X=25EG24NJK31/M=00

R900728554 3DREP6B-2X=45EG24K4/M=00

R901407196 3DREP6B-2X=45EG24N9K4/M-674=00

R900717941 3DREP6B-2X=45EG24N9K4/M=00

R901077126 3DREP6B-2X=45EG24NJK31/M=00

R900954419 3DREP6C-2X/16EG24K4/M

R961005274 3DREP6C-2X/16EG24K4/M*ET

R900978482 3DREP6C-2X/16EG24K4/V

R961005285 3DREP6C-2X/16EG24K4/V*ET

R900956100 3DREP6C-2X/16EG24N9K4/M

R961005278 3DREP6C-2X/16EG24N9K4/M*ET

R901279748 3DREP6C-2X/16EG24N9K4/M-674

R900944231 3DREP6C-2X/16EG24N9K4/V

R961005268 3DREP6C-2X/16EG24N9K4/V*ET

R961005269 3DREP6C-2X/16EG24N9K4/V-6*ET

R901366934 3DREP6C-2X/16EG24NJK31/M

R900735026 3DREP6C-2X/25EG24JD/M

R900974956 3DREP6C-2X/25EG24JK31/M

R961005284 3DREP6C-2X/25EG24JK31/M*ET

R901015797 3DREP6C-2X/25EG24JK31/V

R961005287 3DREP6C-2X/25EG24JK31/V*ET

R900954420 3DREP6C-2X/25EG24K4/M

R961005275 3DREP6C-2X/25EG24K4/M*ET

R901195627 3DREP6C-2X/25EG24K4/M-674

R900932154 3DREP6C-2X/25EG24K4/V

R961005267 3DREP6C-2X/25EG24K4/V*ET

R901276150 3DREP6C-2X/25EG24K4/V-674

R900754960 3DREP6C-2X/25EG24N5K4/M

R961005265 3DREP6C-2X/25EG24N5K4/M*ET

R901113735 3DREP6C-2X/25EG24N6JK10/V-899

R961005293 3DREP6C-2X/25EG24N6JK10/V-899*ET

R901047699 3DREP6C-2X/25EG24N6JK31/M

R961005291 3DREP6C-2X/25EG24N6JK31/M*ET

R900753106 3DREP6C-2X/25EG24N6K4/M

R901432622 3DREP6C-2X/25EG24N6K4/V

R961005294 3DREP6C-2X/25EG24N9JK10/M-899*ET

R900955887 3DREP6C-2X/25EG24N9K4/M

R961005277 3DREP6C-2X/25EG24N9K4/M*ET

R901205987 3DREP6C-2X/25EG24N9K4/M-674

R901368339 3DREP6C-2X/25EG24N9K4/M-977

R900754062 3DREP6C-2X/25EG24N9K4/M=PL

R900929529 3DREP6C-2X/25EG24N9K4/V

R961005266 3DREP6C-2X/25EG24N9K4/V*ET

R901227875 3DREP6C-2X/25EG24N9K4/V-674

R961005296 3DREP6C-2X/25EG24N9K4/V-674*ET

R900959251 3DREP6C-2X/25EG24NJK31/M

R961005280 3DREP6C-2X/25EG24NJK31/M*ET

R900961820 3DREP6C-2X/25EG24NJK31/V

R961005282 3DREP6C-2X/25EG24NJK31/V*ET

R900967702 3DREP6C-2X/45EG24JK31/M

R900954421 3DREP6C-2X/45EG24K4/M

R901352667 3DREP6C-2X/45EG24K4/V

R901412135 3DREP6C-2X/45EG24N5K4/M

R900955796 3DREP6C-2X/45EG24N9K4/M

R901374904 3DREP6C-2X/45EG24N9K4/M-674

R900947444 3DREP6C-2X/45EG24N9K4/V

R901298082 3DREP6C-2X/45EG24N9K4/V-674

R901108117 3DREP6C-2X/45EG24NJK31/M

R900954494 3DREP6C-2X=16EG24K4/M=00

R900978553 3DREP6C-2X=16EG24K4/V=00

R901279747 3DREP6C-2X=16EG24N9K4/M-674=00

R900961946 3DREP6C-2X=16EG24N9K4/M=00

R900944232 3DREP6C-2X=16EG24N9K4/V=00

R901366936 3DREP6C-2X=16EG24NJK31/M=00

R900737480 3DREP6C-2X=25EG24JD/M=00

R900975380 3DREP6C-2X=25EG24JK31/M=00

R901015796 3DREP6C-2X=25EG24JK31/V=00

R901195626 3DREP6C-2X=25EG24K4/M-674=00

R900954495 3DREP6C-2X=25EG24K4/M=00

R901276145 3DREP6C-2X=25EG24K4/V-674=00

R900935218 3DREP6C-2X=25EG24K4/V=00

R900754961 3DREP6C-2X=25EG24N5K4/M=00

R901113732 3DREP6C-2X=25EG24N6JK10/V-899=00

R901047698 3DREP6C-2X=25EG24N6JK31/M=00

R900753107 3DREP6C-2X=25EG24N6K4/M=00

R901432623 3DREP6C-2X=25EG24N6K4/V=00

R901136485 3DREP6C-2X=25EG24N9JK10/M-899=00

R901205990 3DREP6C-2X=25EG24N9K4/M-674=00

R901319901 3DREP6C-2X=25EG24N9K4/M-977=00

R900956101 3DREP6C-2X=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900959420 3DREP6C-2X=25EG24N9K4/M=LB

R901227879 3DREP6C-2X=25EG24N9K4/V-674=00

R900930267 3DREP6C-2X=25EG24N9K4/V=00

R900972053 3DREP6C-2X=25EG24NJK31/M=00

R900962549 3DREP6C-2X=25EG24NJK31/V=00

R901008747 3DREP6C-2X=25EG24NK4/M-20=00

R901008953 3DREP6C-2X=25EG24NK4/M-20=PL

R961005286 3DREP6C-2X=25EG24NK4/M-20=PL*ET

R901403208 3DREP6C-2X=25EG24NK4/M=00

R901243790 3DREP6C-2X=45EG24JK31/M=00

R900954496 3DREP6C-2X=45EG24K4/M=00

R900958036 3DREP6C-2X=45EG24N9K4/M=00

R900947445 3DREP6C-2X=45EG24N9K4/V=00

R901108114 3DREP6C-2X=45EG24NJK31/M=00

R961005264 3DREP6C-2X/25EG24N6K4/M*ET

R900954422 3DREPE6A-2X/16EG24K31/A1M

R901045206 3DREPE6A-2X/16EG24K31/F1M

R901013558 3DREPE6A-2X/16EG24N9K31/A1M

R901123196 3DREPE6A-2X/16EG24N9K31/A1V

R901418062 3DREPE6A-2X/16EG24N9K31/F1V

R900954423 3DREPE6A-2X/25EG24K31/A1M

R900967164 3DREPE6A-2X/25EG24K31/A1V

R901069746 3DREPE6A-2X/25EG24K31/F1M

R901010399 3DREPE6A-2X/25EG24N9K31/A1M

R900925526 3DREPE6A-2X/25EG24N9K31/A1V

R901033013 3DREPE6A-2X/25EG24N9K31/F1M

R900975912 3DREPE6A-2X/25EG24N9K31/F1V

R900954424 3DREPE6A-2X/45EG24K31/A1M

R900717553 3DREPE6A-2X/45EG24K31/A1V

R901051881 3DREPE6A-2X/45EG24N9K31/A1M

R900943289 3DREPE6A-2X/45EG24N9K31/A1V

R900978110 3DREPE6A-2X/45EG24N9K31/F1M

R900954485 3DREPE6A-2X=16EG24K31/A1M=00

R901045208 3DREPE6A-2X=16EG24K31/F1M=00

R901013571 3DREPE6A-2X=16EG24N9K31/A1M=00

R901123191 3DREPE6A-2X=16EG24N9K31/A1V=00

R901418063 3DREPE6A-2X=16EG24N9K31/F1V=00

R900954486 3DREPE6A-2X=25EG24K31/A1M=00

R900967303 3DREPE6A-2X=25EG24K31/A1V=00

R901069751 3DREPE6A-2X=25EG24K31/F1M=00

R901010402 3DREPE6A-2X=25EG24N9K31/A1M=00

R900930257 3DREPE6A-2X=25EG24N9K31/A1V=00

R901033016 3DREPE6A-2X=25EG24N9K31/F1M=00

R900976058 3DREPE6A-2X=25EG24N9K31/F1V=00

R900954487 3DREPE6A-2X=45EG24K31/A1M=00

R900717554 3DREPE6A-2X=45EG24K31/A1V=00

R901051884 3DREPE6A-2X=45EG24N9K31/A1M=00

R900944177 3DREPE6A-2X=45EG24N9K31/A1V=00

R900978612 3DREPE6A-2X=45EG24N9K31/F1M=00

R901060430 3DREPE6B-2X/16EG24K31/A1M

R900956182 3DREPE6B-2X/25EG24K31/A1M

R900967160 3DREPE6B-2X/25EG24K31/A1V

R900959338 3DREPE6B-2X/25EG24K31/F1M

R901014844 3DREPE6B-2X/25EG24K31/F1V

R900955862 3DREPE6B-2X/25EG24N9K31/A1M

R900931050 3DREPE6B-2X/25EG24N9K31/A1V

R901076954 3DREPE6B-2X/25EG24N9K31/F1M

R900943943 3DREPE6B-2X/25EG24N9K31/F1V

R901060431 3DREPE6B-2X/45EG24K31/A1M

R901100346 3DREPE6B-2X/45EG24K31/F1M

R901016018 3DREPE6B-2X/45EG24N9K31/A1M

R900925013 3DREPE6B-2X/45EG24N9K31/A1V

R900929865 3DREPE6B-2X/45EG24N9K31/A1V=LB

R901312055 3DREPE6B-2X/45EG24N9K31/F1M

R901060432 3DREPE6B-2X=16EG24K31/A1M=00

R900959332 3DREPE6B-2X=25EG24K31/A1M=00

R900967557 3DREPE6B-2X=25EG24K31/A1V=00

R900959339 3DREPE6B-2X=25EG24K31/F1M=00

R901014845 3DREPE6B-2X=25EG24K31/F1V=00

R900959333 3DREPE6B-2X=25EG24N9K31/A1M=00

R900932157 3DREPE6B-2X=25EG24N9K31/A1V=00

R901076955 3DREPE6B-2X=25EG24N9K31/F1M=00

R900944584 3DREPE6B-2X=25EG24N9K31/F1V=00

R901060433 3DREPE6B-2X=45EG24K31/A1M=00

R901100344 3DREPE6B-2X=45EG24K31/F1M=00

R901016016 3DREPE6B-2X=45EG24N9K31/A1M=00

R900930259 3DREPE6B-2X=45EG24N9K31/A1V=00

R900954425 3DREPE6C-2X/16EG24K31/A1M

R901003312 3DREPE6C-2X/16EG24K31/F1M

R901003121 3DREPE6C-2X/16EG24K31/F1V

R901015676 3DREPE6C-2X/16EG24N9K31/A1M

R900700593 3DREPE6C-2X/16EG24N9K31/A1V

R900782219 3DREPE6C-2X/16EG24N9K31/F1M

R900976079 3DREPE6C-2X/16EG24N9K31/F1V

R901108008 3DREPE6C-2X/16EG24NJK31/F1M

R901212436 3DREPE6C-2X/16EG24NJK31/F1V

R901395470 3DREPE6C-2X/25EG24JK31/F1V

R900954427 3DREPE6C-2X/25EG24K31/A1M

R900925527 3DREPE6C-2X/25EG24K31/A1V

R900973913 3DREPE6C-2X/25EG24K31/F1M

R900955853 3DREPE6C-2X/25EG24K31/F1V

R901218809 3DREPE6C-2X/25EG24N6K31/A1M

R900955784 3DREPE6C-2X/25EG24N9K31/A1M

R961005245 3DREPE6C-2X/25EG24N9K31/A1M*ET

R900925484 3DREPE6C-2X/25EG24N9K31/A1V

R961005248 3DREPE6C-2X/25EG24N9K31/A1V*ET

R901018511 3DREPE6C-2X/25EG24N9K31/A1V=LB

R900958848 3DREPE6C-2X/25EG24N9K31/F1M

R961005244 3DREPE6C-2X/25EG24N9K31/F1M*ET

R900926984 3DREPE6C-2X/25EG24N9K31/F1V

R961005247 3DREPE6C-2X/25EG24N9K31/F1V*ET

R900766917 3DREPE6C-2X/25EG24NJK31/A1M

R961005249 3DREPE6C-2X/25EG24NJK31/A1M*ET

R901107152 3DREPE6C-2X/25EG24NJK31/F1M

R900948409 3DREPE6C-2X/25EG24NJK31/F1V

R961005246 3DREPE6C-2X/25EG24NJK31/F1V*ET

R900954428 3DREPE6C-2X/45EG24K31/A1M

R901094369 3DREPE6C-2X/45EG24K31/A1V

R900706205 3DREPE6C-2X/45EG24N9K31/A1M

R900963713 3DREPE6C-2X/45EG24N9K31/A1V

R901012117 3DREPE6C-2X/45EG24N9K31/F1M

R900970698 3DREPE6C-2X/45EG24N9K31/F1V

R900785794 3DREPE6C-2X/45EG24NJK31/A1M

R900954488 3DREPE6C-2X=16EG24K31/A1M=00

R901003315 3DREPE6C-2X=16EG24K31/F1M=00

R901003157 3DREPE6C-2X=16EG24K31/F1V=00

R901015677 3DREPE6C-2X=16EG24N9K31/A1M=00

R900717942 3DREPE6C-2X=16EG24N9K31/A1V=00

R900782220 3DREPE6C-2X=16EG24N9K31/F1M=00

R900700514 3DREPE6C-2X=16EG24N9K31/F1V=00

R901115821 3DREPE6C-2X=16EG24NJK31/F1M=00

R901212434 3DREPE6C-2X=16EG24NJK31/F1V=00

R900954489 3DREPE6C-2X=25EG24K31/A1M=00

R900930263 3DREPE6C-2X=25EG24K31/A1V=00

R900973965 3DREPE6C-2X=25EG24K31/F1M=00

R900956684 3DREPE6C-2X=25EG24K31/F1V=00

R901439992 3DREPE6C-2X=25EG24N5K31/A1M=00

R901218805 3DREPE6C-2X=25EG24N6K31/A1M=00

R900958788 3DREPE6C-2X=25EG24N9K31/A1M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R901123602 3DREPE6C-2X=25EG24N9K31/A1M=LB

R900930264 3DREPE6C-2X=25EG24N9K31/A1V=00

R900938345 3DREPE6C-2X=25EG24N9K31/A1V=LB

R900958859 3DREPE6C-2X=25EG24N9K31/F1M=00

R900930265 3DREPE6C-2X=25EG24N9K31/F1V=00

R900766916 3DREPE6C-2X=25EG24NJK31/A1M=00

R901107153 3DREPE6C-2X=25EG24NJK31/F1M=00

R900948830 3DREPE6C-2X=25EG24NJK31/F1V=00

R900954490 3DREPE6C-2X=45EG24K31/A1M=00

R901094368 3DREPE6C-2X=45EG24K31/A1V=00

R901004594 3DREPE6C-2X=45EG24N9K31/A1M=00

R900963721 3DREPE6C-2X=45EG24N9K31/A1V=00

R901012120 3DREPE6C-2X=45EG24N9K31/F1M=00

R900970699 3DREPE6C-2X=45EG24N9K31/F1V=00

R901001163 3DREPE6C-2X=45EG24NJK31/A1M=00

力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀

DBEME

组件系列 7x

大工作压力 350 bar

用于限制系统压力的先导式阀门

通过比例电磁铁控制

用于底板安装和螺纹连接：油口安装面符合 ISO 6264

大压力限制

阀和控制电子元件都出自同门

设定值压力特性曲线的制造公差小的集成电子元件 (OBE)

功能

DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

型号 DBEME...

施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。

由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。

如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。

德国力士乐REXROTH比例溢流阀订货号和型号：

R901344448 DBEME10-71/315YG24K31A1M

R901353062 DBEME10-7X/200YG24K31A1M

R901353063 DBEME10-7X/315XYG24K31A1M

R901401760 DBEME10-7X/315YG24K31F1M

R901358181 DBEME10-7X/100YG24K31A1M

R901335395 DBEME20-71/100YG24K31A1V

R901353065 DBEME20-7X/200YG24K31A1M

R901353067 DBEME20-71/315XYG24K31A1M

R901353070 DBEME20-7X/315YG24K31A1M

R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181

比例溢流阀 DBEME10-7X/100YG24K31A1M

R901358181 DBEME10-70/100YG24K31A1M

公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

阀座

由伺服电动机控制的

压力额定值100巴

模拟电路

产品属性

连接图 ISO 6264

产品系列 DBEM（E）

工作压力[bar] 350

流量[l/min] 700

滑阀符号 P→T，P→Y

连接类型 底板安装

大小 10

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，命令值0…10 V

符合性说明 CE–电磁兼容性2014/30/EU

液压油 HL、HLP、HETG、HFC

密封 NBR

重量[kg] 4.62

力士乐REXROTHR901335395

比例溢流阀 DBEME20-7X/100YG24K31A1V

R901335395 DBEME20-71/100YG24K31A1V

公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

阀座

由伺服电动机控制的

压力额定值100巴

模拟电路

产品属性

连接图 ISO 6264

产品系列 DBEM（E）

工作压力[bar] 350

流量[l/min] 700

滑阀符号 P→T，P→Y

连接类型 底板安装

大小 20

驱动类型 带车载电子设备的电气

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 连接器，7极（6+PE）

电气连接说明 符合EN 175201-804的7极（6+PE）连接器

无线连接 模拟，命令值0…10 V

液压油 HL、HLP、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 5.46

力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M

R901344448 DBEME10-71/315YG24K31A1M

规格 10，P → T，集成电子元件，24 V DC

高性能范围内的工业液压阀。对设信号进行可靠的压力释放。

先导式

锥座设计的连续压力阀

压力 [bar] 350

活塞符号 P → T

连接类型 板材结构

标称尺寸 10

驱动类型 电气带集成电子元件

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 7 针设备插头 (6 + PE)

电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804

连接 模拟，设定值 0 … 10 V

符合性说明 CE - 电磁兼容性 2014/30 / EU

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 4.66

力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）

型号 DBET 和 DBETE

规格 6

组件系列 6X

工作压力 420 bar

流量 2 l/min

-用于限制系统压力的直动式操作阀

-通过比例线圈起动

-带对中螺纹和可拆卸线圈的比例线圈

-用于底板安装:

底板油口符合 ISO 4401-03-02-0-05 标准

-型号 DBETE 集成电子元件（OBE）:

控制值/压力特性曲线的低制造公差

-型号 DBET 外部控制电子元件

模块化设计的放大器，欧洲板卡格式以及插头式放大器

独立可调的上下斜坡

可微调控制值/压力特性曲线

附件（不包括在供货范围内）

– 符合数据表 RC 45052 的 NG6 型号底板

G 341/01（G1/4），材料编号 R900424447

G 341/60（G3/8），材料编号 R901027119

– 型号 DBET 的外部控制:

模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223

数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的欧洲板卡格式

模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的欧洲板卡格式

作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化

– 配合连接器

用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011

用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890

功能

一般表述

类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。

阀主要由外壳，比例线圈，阀座以及阀芯组成。

基本原理

要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加小控制电流于比例线圈，从而产生小压力。

型号 DBETE – 带集成电子元件（OBE）

在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。

在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。

技术数据

型号 DBET ；DBETE

重量  2.0kg； 2.15

安装位置 可选

存储温度范围  –20 至 +80°C

环境温度范围 °C –20 至 +70°C； –20 至 +50°C

液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）

工作压力 油口 P 420bar

压力设定  50...420bar

回流压力 油口 T 或 Y  分别施加零压力至油箱

流量  2l/min

液压油  符合 DIN 51524 规定的矿物油（HL，HLP）

液压油温度范围  –20 至 +80°C

粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s

液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2

滞环 小于压力设定的 4 %

反向死区  小于压力设定的 0.5 %

响应灵敏度  小于压力设定的 0.5 %

线性（流量 0.8 l/min）  设定压力的 ±3 %

控制值/压力特性曲线的容差为 0.8 l/min；增加的压力

控制值为 20% 时  小于压力设定的 ±1.5 %

控制值为 100 % 时  小于压力设定的 ±5 %；小于压力设定的 ±1.5 %

阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）

电气

线圈小电流  ≤ 100mA

线圈大电流  1600 ± 10 %mA

电磁线圈电阻

20 °C 时的低温值  5.5Ω

高温值  8.05Ω

占空比  100%

电气，集成元件（OBE）

电源电压

标称电压  24VDC

下限值  21VDC

上限值  35VDC

电流消耗  ≤ 1.5A

要求的保险丝   2A，慢速熔断

输入

电压  0 至 10V

电流  4 至 20mA

输出 实际电流值  1 mV 1mA

符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器

电气连接

型号 DBET

配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）

型号 DBETE

组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚

电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V

差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值参考电位

测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ

保护性接地导线 PE 连接至线圈和阀体

符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2

塑料型号， 材料编号 R900021267（另外单独购买）

金属型号，材料编号 R900223890 （另外单独购买）

电气连接

型号 DBETE 的连接电缆

 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽

 – 仅在供电侧将屏蔽连接到 PE

 – 允许长度为 100 m

电源设备的电源电压取决于供电电缆的长度。

型号 DBETE 的集成电子元件（OBE）

功能

通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。

借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。

电流调节器调节线圈电流，而不受电磁线圈电阻影响。

比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）

。

至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。

力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀

DBET

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

模块化设计的放大器，欧洲板卡格式，并作为插头式放大器

可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节

DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

德国力士乐REXROTH直动式比例溢流阀订货号和型号：

R901170278 DBET-6X/200G24-8K4V

R901170279 DBET-6X/315G24-8K4V

R901187998 DBET-1-6X/100G24XEJV

R901194745 DBET-6X/350YG24K4M

R901065546 DBET-62/350YG24K4V

R901065549 DBET-6X/100YG24K4V

R901108319 DBET-62/420G24K4V

R901000842 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

R901000845 DBET-6X/100G24K4V

R901000846 DBET-6X/200G24K4V

R901000847 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

R901000848 DBET-62/350G24K4V

力士乐REXROTH比例溢流阀

R901000847

比例溢流阀 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC

高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。

提升阀座设计中的比例压力阀

直接驱动

压力等级315巴

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 DBET（E）

工作压力[bar] 420

流量[l/min] 2.

滑阀符号 P→T

连接类型 底板安装

大小 6.

驱动类型 带外部电子设备的电气

端口数 2.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.42

力士乐REXROTH比例溢流阀R901000842

比例溢流阀 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC

力士乐比例阀3DREP6C-21/25EG24N9K4/M
